Приложение.

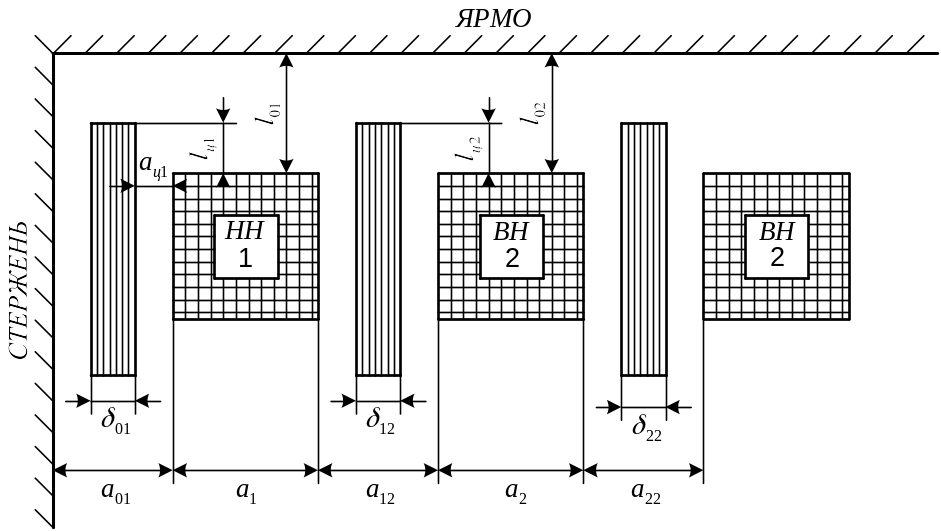

Рисунок № 1.
Приложение.
Таблица № 1.
Номинальные размеры сечения и изоляция
круглого медного и алюминиевого
обмоточного провода марки
и
с толщиной изоляции на две стороны
мм:
Диаметр, мм2 |
Сечение, мм2 |
Увеличение массы, % |
1 |
2 |
3 |
Марка - медь |
||
1.18 1.25 |
1.094 1.23 |
6.0 5.5 |
Марка - медь Марка - алюминий |
||
1.32 1.40 1.50 1.60 1.70 1.80 1.90 2.00 2.12 2.24 2.36 2.50 2.65 2.80 3.00 3.15 3.35 3.55 3.75 4.00 4.10 4.25 4.50 4.75 5.00 5.20 |
1.37 1.51 1.77 2.015 2.27 2.545 2.805 3.14 3.53 3.94 4.375 4.91 5.515 6.16 7.07 7.795 8.81 9.895 11.05 12.55 13.2 14.2 15.9 17.7 19.63 21.22 |
5.0 5.0 4.5 4.0 4.0 3.5 3.5 3.0 3.0 3.0 2.5 2.5 2.5 2.5 2.5 2.0 2.0 2.0 1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.5 |
Марка - алюминий |
||
5.30 6.00 8.00 |
22.06 28.26 50.24 |
1.5 1.5 1.0 |
Примечание: без скобок указана номинальная толщина изоляции. Размеры катушек считать по толщине изоляции, указанной в скобках.
Таблица № 2.
Номинальная междуслойная изоляция в многослойных цилиндрических обмотках.
Суммарное рабочее напряжение двух слоев обмотки, В |
Число слоев кабельной бумаги на толщину листов, мм |
Выступ междуслойной изоляции на торцах обмотки (на одну сторону), мм |
1 |
2 |
3 |
до 1000 от 1001 до 2000 от 2001 до 3000 от 3001 до 3500 от 3501 до 4000 от 4001 до 4500 от 4501 до 5000 от 5001 до 5500 |
|
10 16 16 16 22 22 22 22 |
Таблица № 3.
Минимальная ширина охлаждающих каналов в обмотках. Масляные трансформаторы.
Вертикальные каналы |
|||
Длина канала, мм |
Обмотка – обмотка, мм |
Обмотка – цилиндр, мм |
Обмотка – стержень, мм |
1 |
2 |
3 |
4 |
до 300 300 – 500 500 – 1000 1000 – 1500 |
4 – 5 5 – 6 6 – 8 8 – 10 |
4 5 5 – 6 6 – 8 |
4 – 5 5 – 6 6 – 8 8 – 10 |
