Гигрометры

Основной частью волосного гигрометра (рис. 9) является обезжиренный человеческий волос, обладающий свойством изменять свою длину под влиянием изменения влажности. При уменьшении относительной влажности волос (1), укрепленный на раме (7), укорачивается, при увеличении – удлиняется. Верхний конец волоса прикреплен к регулировочному винту (10), с помощью которого можно менять положение стрелки (5) на шкале (6) гигрометра. Нижний конец волоса соединен с блоком в виде дужки, сидящей на стержне. Грузик этого блока служит для натяжения волоса. На оси блока укреплена стрелка, свободный конец которой при изменении влажности перемещается по шкале.

Рисунок Волосной гигрометр

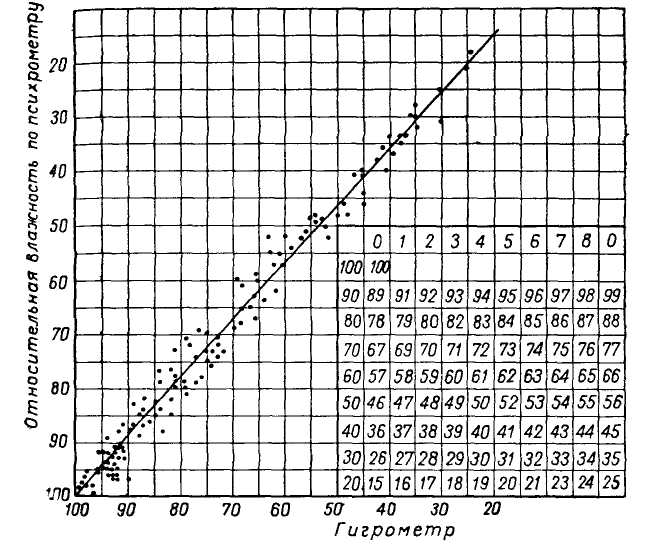

Ц ена деления шкалы гигрометра – 1% относительной влажности. Деления на шкале неравномерны: при небольших значениях влажности они крупнее, при больших – мельче, поскольку изменение длины волоса идет быстрее при малых величинах и медленнее при больших ее значениях. Гигрометр рассчитан на работу при температурах окружающего воздуха от -50 до +55ºС.Прибор устанавливают в той же психрометрической будке, где помещается станционный психрометр, закрепляя на штативе между сухим и смоченным термометрами. При продолжительном действии гигрометры становятся менее чувствительными к изменению влажности: волос вытягивается и загрязняется, поэтому приходится часто сверять прибор с психрометром и находить поправки. Для этого применяется графический прием. На координатную сетку наносят точки одновременных наблюдений относительной влажности по психрометру и гигрометру за длительный период (например, за осенние месяцы). Через середину полосы, где точки легли более густо, проводят плавную линию так, чтобы по обе стороны от нее было по возможности одинаковое количество точек (рис. 10). В дальнейшем, пользуясь этой линией, для любого показания гигрометра можно найти соответствующее значе-ние относительной влажности по псих-рометру. Например, если отсчет по гигрометру был 75%, то исправленное значение относительной влажности будет 73%.

Для более удобного пользования графиком составляют переводную таблицу. В первом вертикальном столбце (десятки) и в первой горизонтальной строке (единицы) дается шкала гигрометра. В клетки выписываются значения относительной влажности, снятые с кривой. Пользуясь таблицей, по показаниям гигрометра находят исправленные значения относительной влажности. Регулировка гигрометра (установка стрелки на соответствующее деление шкалы) должна быть проведена до составления графика поправок.
