11. Преимущества и недостатки однофазной однополупериодной схемы.
Однофазная однополупериодная схема:
Преимущество-простота
Недостатками такой схемы выпрямления являются: Высокий уровень пульсации выпрямленного напряжения, низкий КПД, значительно больший, чем в других схемах, вес трансформатора и нерациональное использование в трансформаторе меди и стали, большое обратное напряжение на диоде, большое максимальное значение прямого тока через диод,намагничивание сердечника трансформатора постоянной составляющей выпрямленного тока (вынужденное намагничивание), что приводит к увеличению сечения провода первичной обмотки и размеров всего трансформатора.Из-за перечисленных недостатков однофазная однополупериодная схема применяется лишь в маломощных выпрямительных устройствах, где низкое использование трансформатора оправдывается экономией, полученной от применения в схеме одного диода.
12. Однофазная мостовая схема. Из каких элементов состоит? Принцип действия. Ток и напряжение в отдельных элементах схемы при положительной и отрицательной полуволнах.
ОСНОВНЫ ЭЛЕМЕНТЫ
Основными элементами, параметры которых подлежат расчету в схемах выпрямления, являются вентильные элементы и трансформатор. Исходными данными при расчете служат выпрямленные напряжения Ud и ток ld, а также действующее значение напряжения питающей сети Ux.
ПРИНЦИП ДЕЙСТВИЯ
На вход схемы подается переменное напряжение (для простоты будем рассматривать синусоидальное), в каждый из полупериодов ток проходит через два диода, два других диода закрыты (рис.1 а, б).

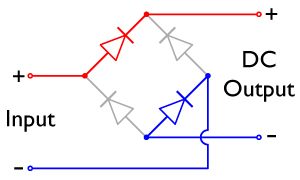

Рис. 1 а) Выпрямление положительной полуволны

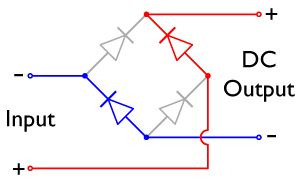

Рис. 1 б) Выпрямление отрицательной полуволны
В результате такого преобразования на выходе мостовой схемы получается пульсирующее напряжение вдвое большее частоты напряжения на входе (рис.2 а, б, с)

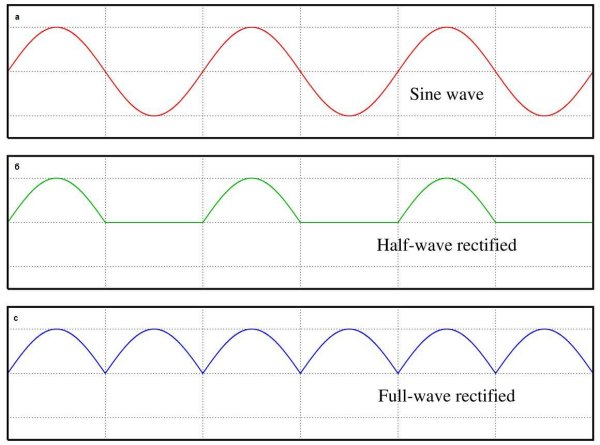

Рис. 2. а) исходное напряжение (напряжение на входе), б) однополупериодное выпрямление, с) двухполупериодное выпрямление.
13. Поясните по электрической схеме блока, как протекает ток в мостовом однофазном выпрямителе. Осциллограмма на входе и выходе выпрямителя ток в нагрузке.
выпрямитель -двухполпериодный. он пропускает ток через нагрузку как при положительной полуволне(открыты диоды vd1 vd2)так и при отриц полуволне (открыты диоды vd2 vd4

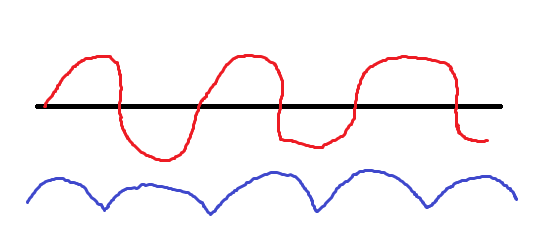

осциллограмма:

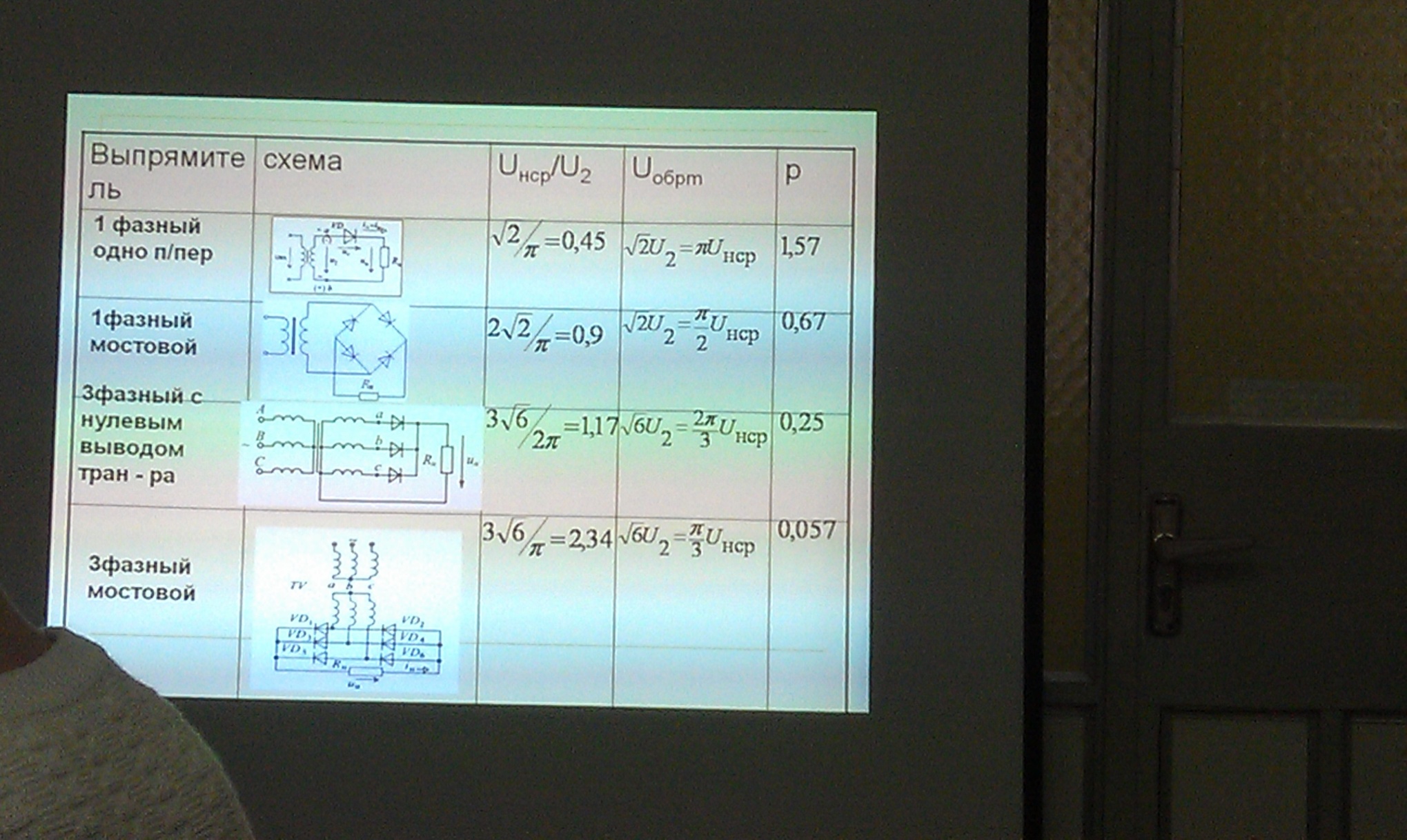

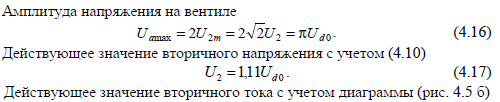

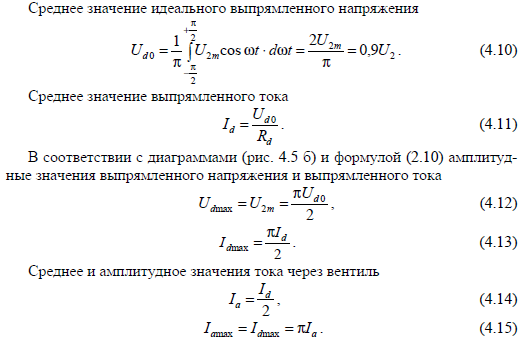

14. среднее значение выпрямительного тока и напряжения для однофазной мостовой схемы. Чему равно обратное напряжение? Коэффициент пульсации. Сравните с аналогичными показателями для однофазной однополупериодной схемы.
Коэффициентом пульсаций называется отношение амплитуды первой гармоники колебаний выпрямленного напряжения к среднему значению выпрямленного напряжения.

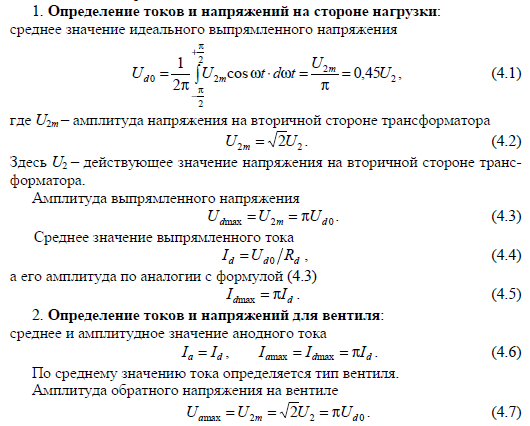

показатели для однофазной однополупериодной схемы:
15. Преимущества и недостатки однофазной мостовой схемы
Преимущества однофазной мостовой схемы:
1) меньше амплитуда обратного напряжения на вентилях;
2) меньше расчетная мощность трансформатора и проще его изготовле-
ние;
3) схема может работать без трансформатора.
В качестве недостатков однофазной мостовой схемы можно отметить: большее количество диодов и протекание тока в каждом полупериоде по двум диодам одновременно. Последнее свойство однофазных мостовых выпрямителей снижает их КПД из-за повышенного падения напряжения на полупроводниковых структурах вентилей.
