Порядок сканирования

Ультразвуковое исследование гонад осетровых рыб проводится во фронтальной плоскости, при этом датчик удерживается правой рукой оператора и плотно прижимается к поверхности тела в районе 3-4 брюшных жучек (счет ведется от брюшных плавников), так, чтобы один край датчика находился прямо над жучками (рис. 23).

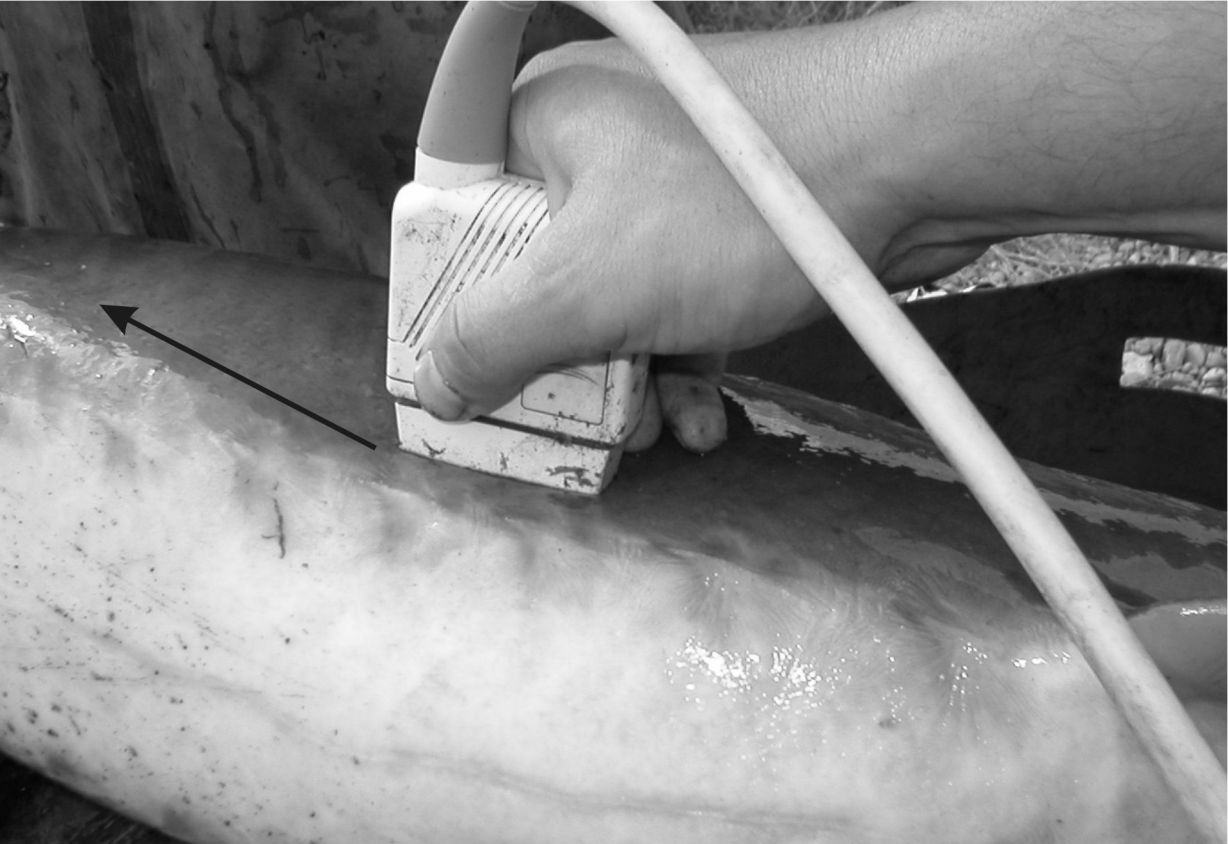

Рис.23 Правильное положение датчика при сканировании во фронтальной плоскости, датчик передвигается в направлении от хвоста к голове

Периодическими наклонами датчика влево-вправо находится оптимальный фронтальный разрез, далее, в случае если есть необходимость, датчик медленно перемещается в выбранной плоскости в направлении головы примерно до середины тела (Рис. 24). При этом изучается динамическая картинка, которая в ряде случаев более информативна, чем статическое («замороженное») изображение.

Рис. 24 Положение датчика при колебательных движениях для поиска наиболее информативной плоскости среза.

В случаях, когда обнаружение гонады затруднено или требуется установить положение генеративной ткани в гонаде, необходимо провести сканирование в поперечном направлении. Поперечный срез делается также в районе 3-4 жучек. Изучить гонаду на всем протяжении можно, перемещая датчик к голове рыбы. Однако поперечный срез, как правило, менее информативен и носит вспомогательный характер. Наиболее продуктивно, после обнаружения гонады на поперечном срезе аккуратно повернуть датчик по часовой стрелке, не теряя гонаду из поля зрения, до получения качественного фронтального среза. Далее исследование ведется в обычном режиме (Рис. 25).

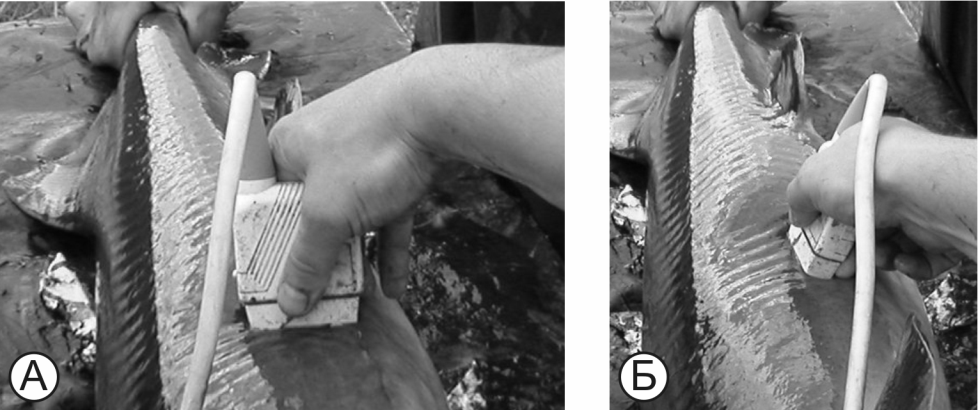

Рис. 25 Последовательность операций при затруднениях в обнаружении гонад: А –первоначальное положение датчика;Б – положение датчика после поворота

Обнаружение гонад на ультразвуковых фронтальных срезах

На фронтальном срезе видны следующие ткани и органы в порядке от сканирующей поверхности датчика (Рис. 25):

1. кожа – в виде тонкой гиперэхогенной зоны;

2. подкожная жировая клетчатка, узкая (2-3 мм) зона средней эхогенности;

3. мышечная ткань – широкая зона смешанной эхогенности, на которой собственно мышечная ткань (средней яркости) чередуется с межмиотомными перегородками из соединительной ткани (на мониторе выглядят как наклонные, почти вертикальные более яркие, чем мышцы узкие полосы);

4. серозная оболочка брюшной полости – выглядит как яркая ровная четкая граница;

5. собственно гонада – может быть покрыта или не покрыта оболочкой, и имеет структуру различной эхогенности;

6. кишечник – имеет вид полой пустой трубки, или, заполненной жидким вязким содержимым, перемещающемся при увеличении давления на датчик. В задней части расположен толстый отдел кишечника и в нем обычно легко идентифицируется спиральный клапан;

7. в зависимости от направления среза (угла наклона датчика) кишечник может идентифицироваться или не идентифицироваться, в последнем случае под верхней гонадой будет расположена вторая гонада и далее (при соответствующей глубине сканирования) органы и ткани располагаются в обратном порядке.

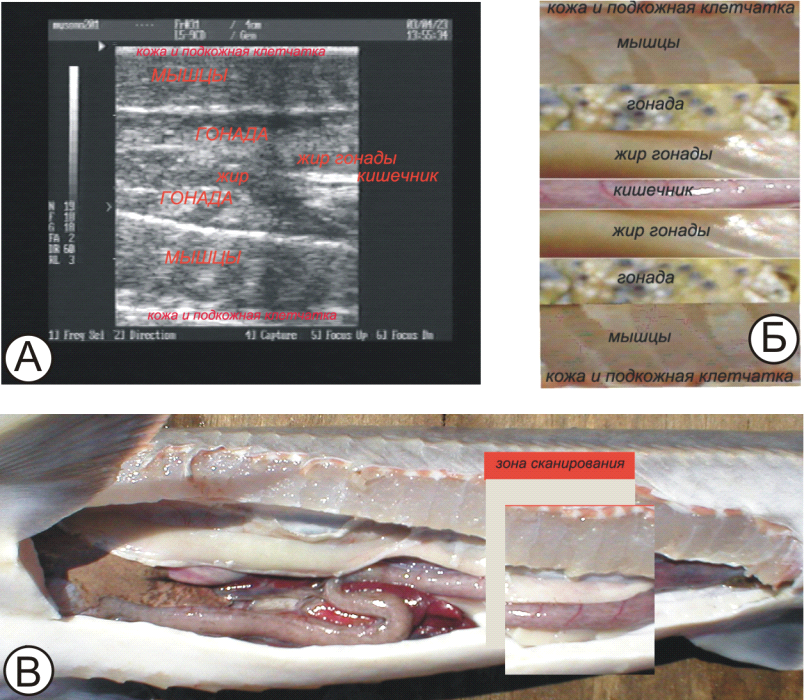

Рис. 26. Локализация органов и тканей на фронтальном ультразвуковом срезе: А – эхограмма с комментариями; Б – схема среза с комментариями; В – зона сканирования
