3.2 Выбор системы вентиляции и их конструирование
В данной курсовой работе запроектирована естественная канальная вентиляция для заданного жилого здания. Канальными системами естественной вентиляции называются системы, в которых подача наружного воздуха или удаление загрязненного осуществляется по специальным каналам, предусмотренным в конструкциях здания, или приставным воздуховодом. Воздух в этих системах перемещается вследствие разности давлений наружного и внутреннего воздуха.
Вытяжная естественная канальная вентиляция состоит:
вертикальных внутристенных каналов с отверстиями, закрытыми жалюзийными решетками;
сборных горизонтальных воздуховодов и вытяжной шахты.
Загрязненный воздух из помещений поступает через жалюзийную решетку в канал, поднимается вверх, достигая сборных воздуховодов, и оттуда выходит через шахту в атмосферу.
Для
усиления вытяжки воздуха из помещений
на шахте часто устанавливают
специальную насадку – дефлектор. Работа
дефлектора основана на использовании
энергии потока воздуха – ветра, который,
ударяясь о поверхность дефлектора и
обтекая его, создает возле большей части
его периметра разрежение, что и усиливает
вытяжку воздуха из помещений. Дефлекторы
изготовляют различных конструкций и
размеров. Наиболее распространены
рефлекторы ЦАГИ. На рисунке 4 показан
дефлектор ЦАГИ круглой формы [1, с.213].

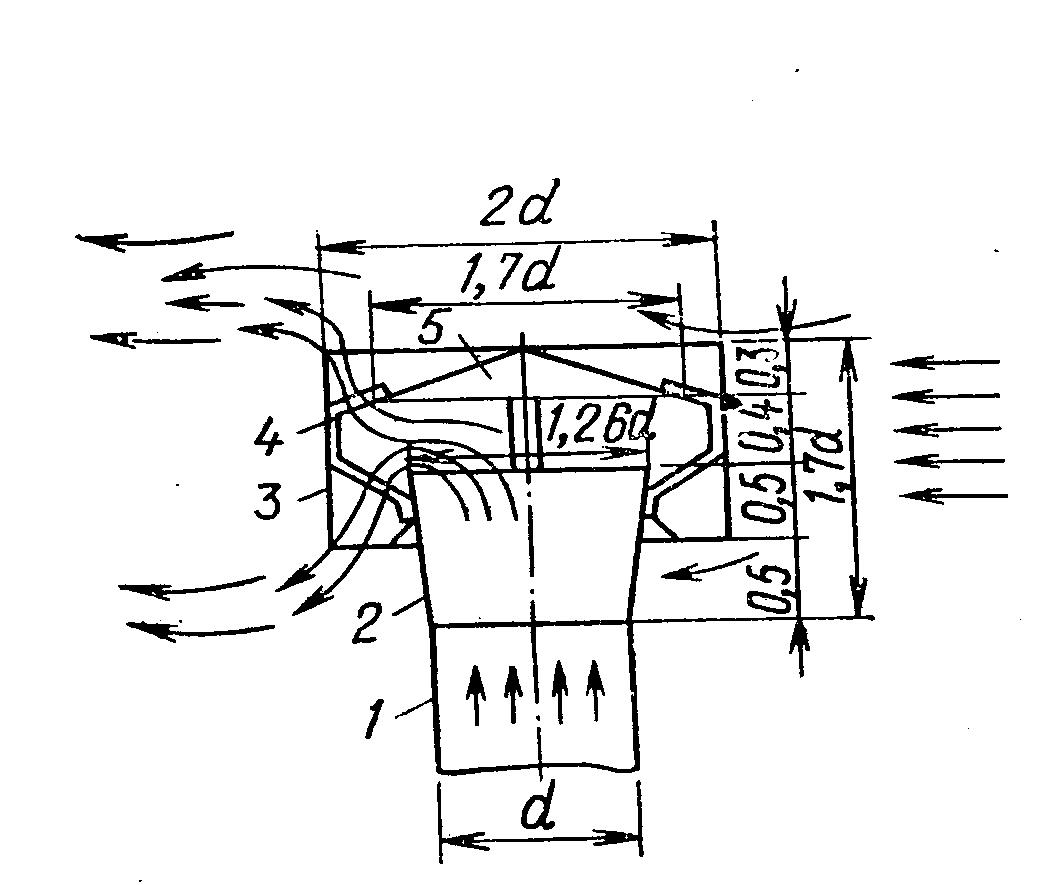

Рисунок 4 – Схема дефлектора ЦАГИ: 1 – патрубок; 2 – диффузор; 3 – корпус дефлектора; 4 – лапки для крепления зонта-колпака; 5 – зонт-колпак
Теплые чердаки рекомендуется предусматривать для зданий высотой 9 этажей и более.
В кирпичных внутренних стенах размеры каналов принимаются кратными 1/2 кирпича (140x140, 140x270, 270x270, 270x400 и т.д.). Наименьший канал - 1/2х1/2 кирпича (140x140). Запрещается расположение вентиляционных каналов в наружных стенах здания. В домах квартирного типа допускается объединение вентиляционных каналов из туалетной и ванной комнат. Обособленно выполняются вентиляционные каналы из кухонь.
Приставные каналы выполняются из гипсошлаковых плит толщиной 35 мм и других материалов. Наименьший размер сборных горизонтальных каналов на чердаках – 200 х 200 мм.
Вытяжные отверстия в жилых зданиях располагают на расстоянии 0,5-0,7 м от потолка. Вытяжные отверстия снабжаются решетками с подвижными и неподвижными жалюзями. Наименьший размер вытяжной решетки –
150 x 150 мм.
Протяженность сборных каналов на чердаках от места присоединения вертикального вытяжного канала до выбросной шахты не должна превышать 8 м, ближайшими по ходу воздуха к вытяжной шахте должны быть вытяжные каналы верхних этажей.
Сборные горизонтальные воздуховоды на чердаке здания размещают по железобетонному перекрытию с подстилкой одного ряда плит утеплителя, которые заливают цементным раствором слоем не менее 5 мм. Наименьший размер сборных горизонтальных каналов на чердаках - 200 х 200 мм с уклоном 0,01 – 0,015 к вытяжной шахте.
Минимальная высота выброса воздуха над кровлей должна составлять: при скатных кровлях – 0,7 м, но не более чем на 0,5 м выше конька; при плоских кровлях – 0,5 м выше парапета кровли. Допускается объединение вытяжных вентиляционных каналов через 4–5 этажей в высотных зданиях.
