10.2 Вспомогательные устройства контрольных приспособлений
К вспомогательным устройствам контрольных приспособлений относятся:
- передаточные устройства между контролируемым объектом и измерительным устройством;
- узлы крепления измерительных устройств.
Передаточные устройства служат для передачи отклонения измеряемого параметра от детали к измерительному устройству.
Они необходимы для предохранения от непосредственного соприкосновения измерительного стержня с проверяемой деталью, чтобы предупредить его от повреждений и преждевременного износа.
Позволяют вынести измерительное устройство в удобное место. В ряде случаев передаточные устройства применяют для увеличения отклонения проверяемого параметра, что повышает точность измерения.
В качестве передаточных устройств служат рычажные, рычажно-зубчатые, рычажно-пружинные и др. механизмы.
Для крепления измерительных устройств служат разрезные втулки, специальные кронштейны в поворотных стойках (крепление за ушко), специальные подставки и др. узлы. Узлы крепления измерительных устройств в контрольных приспособлениях нормализованы.
11 Сборочные приспособления
Сборочными приспособлениями называются устройства, предназначенные для сокращения времени, повышения качества и облегчения сборки изделий или их элементов.
Сборочные приспособления также как и другие виды приспособлений могут быть универсальными и специальными. Их применение зависит от масштаба производства. Универсальные приспособления широко применяются в индивидуальном и мелкосерийном производстве. В крупносерийном и массовом производствах они имеют очень небольшое применение.
Специальные приспособления проектируются для определенной операции сборки конкретного изделия и для других операций и других изделий не могут быть использованы.
В зависимости от характера действия приспособления для сборки могут быть ручными, механическими и автоматическими.
11.1 Универсальные сборочные приспособления
Универсальные приспособления, применяемые для сборки, можно подразделить на несколько групп:

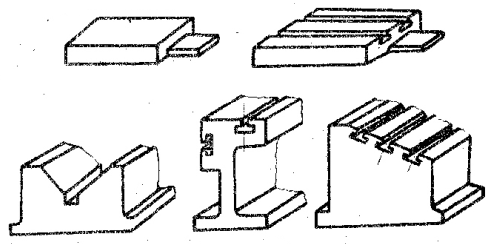

Плиты, угольники, призмы и др. (рис. 11.1). Они служат для установки, выверки взаимного расположения и закрепления собираемых элементов. Рабочие поверхности их тщательно обрабатываются, имеют Т-образные пазы для закрепления собираемых объектов. Они устанавливаются на подставки (верстаки) или фундаменты, выверяются в горизонтальном положении по уровню. Такие приспособления изготавливаются из чугуна.
Рис. 11.1. Плиты, угольники, призмы.
Струбцины (рис. 11.2). Служат для временного скрепления деталей и узлов собираемых изделий, для выполнения таких операций как правка, запрессовка, распрессовка и т.д. Применяются винтовые, эксцентриковые и пневматические струбцины. По конструкции струбцины делятся на открытые (имеют С-образный корпус) и закрытые с корпусом в виде рамки.
Рис. 11.2. Струбцины.
Домкраты. Они служат для поддержки и выверки громоздких и тяжелых деталей и узлов, обеспечивая их вертикальные и горизонтальные перемещения.
Устройства для подъема и перемещения деталей и узлов при сборке. Для этих целей используются блоки, подъемники, краны. Захват и перемещение деталей осуществляется посредством цепей, крюков, канатов и специальных зажимов. При подвижной сборке изделие перемещают по рольгангу, склизу или в специальных приспособлениях, закрепленных на транспортирующем устройстве (на цепном или пластинчатом транспортере, конвейере).
Вспомогательные устройства. К ним относятся: металлические и деревянные клинья, подкладки (для установки и выверки собираемых деталей), планки, болты, прихваты (для крепления деталей и узлов к плитам), козлы, доски (для раскладки подготовленных к сборке деталей) и др.
