Технические характеристики горизонтально-протяжного станка 7б57
Габариты, мм: |
9400x2500x1910 |
Начало серийного производства: |
1971 |
Мощность двигателя главного движения, кВт: |
37 |
Масса станка с выносным оборудованием, кг: |
13500 |
Класс точности: |
Н |
Модель ЧПУ: |
- |
4). Станок внутришлифовальный 3А227.
Рис. 5.4. Станок внутришлифовальный 3А227.
Станки модели 3А227 предназначены для обработки отверстий и торцев в деталях типа втулок, зубчатых колес, фланцев, шкивов инструментальных конусов, шпинделей.
Габариты станка с баком эмульсии и электрошкафом (длина/ширина/высота), мм – 2815х1900х1750; Масса станка с баком эмульсии, эл.шкафом и гидронасосной станцией, кг – 4300; Диаметры шлифуемых отверстий, мм: 20—100; Наибольшая длина шлифования (длина устанавливаемого изделия) при наибольшем диаметре отверстия, мм: 125; Наибольший диаметр устанавливаемого изделия, мм: 400; Диаметр отверстия шлифовальной бабки для внутришлифовального шпинделя с ременным приводом, мм; 100;
Расстояние от зеркала стола до оси шпинделя изделия, мм: 275; Расстояние от оси шпинделя изделия до подошвы станины, мм: 1200; Наибольшее расстояние от опорного торца фланца шпинделя до торца корпуса шлифовальной бабки, мм: 880; Расстояние от торца нового круга торцешлифовального приспособления до опорного торца фланца шпинделя изделия (наибольш.—наименьш.), мм: 280—120; Наибольший угол поворота бабки изделия, град.: 45; Наибольшее наладочное поперечное перемещение бабки изделия, мм: - вперед (от рабочего): 120; - назад (на рабочего): 30; Поперечное перемещение шлифовальной бабки, мм: - за один оборот маховика (грубое/наладочное/--тонкое): 2,5—0,25; - на одно деление лимба: 0,001; - от рычага ручной дозированной подачи: 0,001; - наибольшее наладочное вперед (от рабочего): 50; - наибольшее наладочное: 10; Величины поперечной подачи мм/дв.ход на сторону 0,002; 0,004; 0,006; Перемещение стола за один оборот маховика, мм: 19; Скорость движения стола, м/мин: - при правке круга: 0,1-2; - при шлифовании: 1-7; - при быстром продольном подводе и отводе: 10; Наибольший ход стола, мм: 450; Продольное перемещение торцевого шлифовального круга, мм: - наибольшее наладочное: 160; - наибольшее рабочее (тонкое): 4; - за один оборот маховика наладочного перемещения: 27; - за один оборот маховика рабочей (тонкой) подачи: 0,1; - на одно деление: 0,0025; Частота вращения шпинделя изделия (регулировка бесступенчатая), об/мин: 140—1000; Частота вращения внутришлифовальных шпинделей, об/мин: 9000; 12000; 18000; 24000; Частота вращения торцевого шпинделя, об/мин: 5600;4 Общая мощность всех устанавливаемых на станке электродвигателей, кВт: 9,9.
5). Станок круглошлифовальный 3А130.
Рис. 5.5. Станок круглошлифовальный 3А130.
Технические характеристики станка 3А130:
Наибольший диаметр заготовки, мм |
280 |
Наибольшая длина заготовки, мм |
630 |
Наибольший диаметр шлифуемого отверстия, мм |
160 |
Наибольшие размеры шлифовального круга, мм |
|
Пределы частоты вращения шпинделя Min об/мин |
25 |
Пределы частоты вращения шпинделя Max об/мин |
720 |
Класс точности станка по ГОСТ 8-82, (Н,П,В,А,С) |
П |
Частота вращения шпинделя бабки изделия, об/мин |
8 |
Мощность двигателя кВт |
4 |
Габариты станка Длинна Ширина Высота (мм) |
3060_2000_1650 |
Масса, кг |
3780 |
6). Станок плоскошлифовальный 3Е711В.

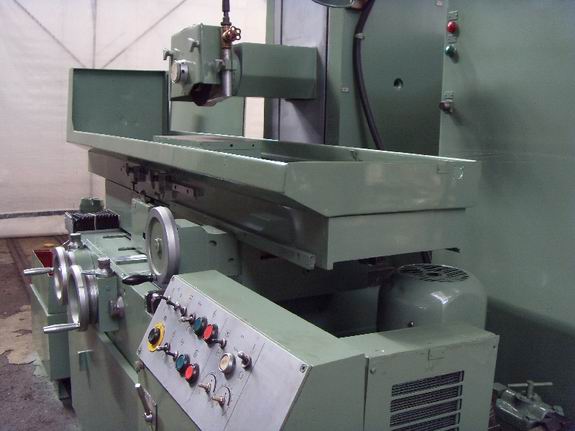

Рис. 5.6. Станок плоскошлифовальный 3Е711В.
Технические характеристики станка плоскошлифовального 3Е711В:
1. Наибольшие размеры обрабатываемого изделия, мм: - длина: 630; - ширина: 200; - высота при новом круге: 375; 2. Размеры рабочего стола, мм: - длина: 630; - ширина: 200; 3. Ширина паза, мм: 14 4. Расстояние между пазами, мм: 50; 5. Количество пазов: 3; 6. Наибольшее ручное продольное перемещение стола, мм: 700; 7. Наибольшее ручное поперечное перемещение стола, мм: 250; 8. Скорость продольного перемещения стола (регулируется беступенчато), м/мин: - наибольшая: 35; - наименьшая: 2; 9. Изменение длины продольного перемещения стола при изменении его скорости в пределах 2-35 м/мин, не более, мм: 200; 10. Наибольшее растояние от оси шпинделя до зеркала стола, мм: 500; 11. Скорость ускоренного перемещения крестового суппорта, м/мин: 1,5; 12. Диаметр конца шлифовального шпинделя, мм: 40; 13. Размеры шлифовального круга, мм: - тип ПП - наибольший наружный диаметр: 250; - наименьший наружный диаметр: 160; - высота: 40 (50); - диаметр отверстия: 76; 14. Наибольшая скорость резанья, м/с: 35; 15. Цена деления лимба вертикальной подачи, мм: 0,002; 16. Цена деления лимба тонкой вертикальной подачи, мм: 0,0005; 17. Автоматическая вертикальная подача на реверс суппорта или на двойной ход стола (регулируется ступенчато через 0,002мм), мм: - наибольшая: 0,08; - наименьшая: 0,002; 18. Автоматическая поперечная подача на ход стола (регулируется бесступенчато), мм: - наибольшая, не более: 30; - наименьшая, не менее: 0,3; 19. Максимальный вес обрабатываемого изделия (с плитой, приспособлением), кг: 220; 20. Количество электродвигателей на станке: 7; 21. Мощность привода шлифовального круга, кВт: 4; 22. Габаритные размеры, мм: - без учета приставного оборудования и хода подвижных частей: длина: 2000; ширина: 1770; высота: 1920; - с учетом приставного оборудования и хода подвижных частей: длина: 2689; ширина: 1770; высота: 1920; 23. Масса станка, кг: - без приставного оборудования: 2600; - с приставным оборудованием: 3200.
7). Станок зубошлифовальный 5М841.
Рис.5.7. Станок зубошлифовальный 5М841.
Станки модели 5м841 предназначены для шлифования эвольвентного профиля зубьев термически обработанных ццилиндрических прямо- и косозубых колес наружного зацепления с модификацией по длине и высоте зуба.
Характеристики зубошлифовального станка 5М841:
Наибольший D устанавливаемого изделия, мм: 400; Наименьший D окружности впадин, мм: 30; Наибольшая длина заготовки в центрах, мм: 440; Модуль, мм: 1.5-10; Число зубьев: 6-200; Наибольшая ширина зубчатого венца,мм: - для прямозубых колес: 160; - для косозубых колес при наклоне зуба: 15 град.: 155; 30 град.: 140; 45 град.: 115; Наибольший угол наклона зубьев, град.: 45; Диаметр шлифовального круга, мм: 350; Количество двигателей, шт.: 8; Мощность привода шлиф. круга, кВт: 1.5; Суммарная мощность эл. двигателей, кВт 7.92 Точность обработки, DIN: 4-5; Габаритные размеры полуавтомата: длина, мм: 2850; ширина, мм: 2315; высота, мм: 2085; Масса полуавтомата, кг: 8000.
Инструмент:
Резец проходной, резец расточной
Протяжка шлицевая;
Фреза червячная;
Шлифовальные круги.
