Билет 26

1. Характеристики структуры и массы полотен трикотажных бельевых. Структурные характеристики трикотажных полотен.

Толщина ̶ важная характеристика трикотажного по­лотна, от которой зависят его физико-механические свойства: теплозащитные, проницаемость, жесткость, масса и т. п. От толщины трикотажного полотна зависят так же ширина и конструкция швов, припуски при конструи­ровании одежды и другие технологические операции при ее изготовлении.

Поверхностная плотность ,г/м^2, определяют по формуле:

где М_1, М_2, М₃ – масса квадратов полотна, г; S_Ф – площадь пробы, м².

Поверхностная плотность может быть рассчитана также по формуле

где П_г, П_в – плотность по горизонтали и вертикали; L_ni – длина нити в пет­ле, мм; Т_i – линейная плотность нитей, текс.

Наиболее важными характеристиками структуры являются размер и форма элементарного звена ̶ петли (длина нити в петле, протяженность, степень распрямленности, степень ориентации, модуль петли); взаимное расположение элементарных звеньев в трикотажном полотне (петельный шаг, вы­сота петельного ряда, плотность, степень заполнения, перекос петельных столбиков).

Длина нити в петле L_п, мм, ̶ это длина нити элементарного звена в распрямленном состоянии. Экспериментальное определение длины нити в петле осуществляется только для распускаемых поперечно-вязаных трикотажных полотен. Для определения вырезают полоску длиной 100 мм и шириной, равной 100 петельным столбикам для однолицевых полотен и 50 петельным столбикам—для двухлицевых полотен. Распуская полоску ряд за рядом, изме­ряют каждую пятую нить (всего пять нитей) на масштабной линей­ке с точностью до 1 мм. При этом нить натягивают так, чтобы она распрям­илась. Среднюю длину нити в петле рассчитывают по формуле

где сумма длин замеренных нитей, мм; общее число петель.

Протяженность элементарного звена петли ̶ это мак­симальное расстояние между его частями в заданном направ­лении, обычно по длине и ширине трикотажного полотна h (рис. 6.5).

Рис. 6.5. Cтруктура трикотажа

Для некоторых хлопчатобумажных трикотажных полотен простых переплетений, например глади, высота петли, мм, может быть приближенно рассчитана по формуле

где В – высота петельного ряда, мм; d_p – расчетный диаметр, мм.

Протяженность по ширине а, мм, рассчитывается по фор­муле

где η – сдвиг соединительной нити (протяжки); А – петельный шаг, мм.

Степень распрямленности элементарного звена определяют по формулам:

где ψ – элементарное звено, а – протяженность элементарного звена соответственно по длине и ширине.

Степень ориентации элементарного звена опреде­ляют как отношение суммы

_;

_,

где ψ – элементарное звено; а – протяженность элементарного звена соответственно по длине и ширине.

Степень ориентации элементарного звена опреде­ляют как отношение суммы проекции его участков на заданном направлении к длине нити в петле. Степень ориентации эле­ментарного звена по длине и по ширине рассчитывается по формулам:

_;

_,

где ΣП_д и ΣП_ш – сумма проекции участков петли соответственно на продоль­ном направлении (по длине) и по ширине.

Модуль петли рассчитывают по формуле

_,

где d_y - условный диаметр нити.

Петельный шаг – расстояние между петельными столбиками рассчитывается по формуле

_,

где П_г — плотность по горизонтали.

Высота петельного ряда – расстояние между петельными рядами рассчитывается по формуле

_,

где П_в – плотность по вертикали.

Переплетение определяет количество и вид элементарных звеньев, а также порядок их соединения в петельные ряды и столбики, т. е. их взаимосвязь.

Переплетения это многочисленные сочетания нитей (эле­ментов) и их элементарных звеньев, разделяются па главные (базисные), производные от главных, комбинированные, узор­ные, или рисунчатые. Различают переплетения для поперечно- и основовязаного, одинарного и двойного трикотажа. В поперечно-вязаном трикотаже петельный ряд образуется одним или двумя-тремя элементами (нитями), а в основовязаном - системой ни­тей (основой), в которой отдельная нить образует в ряду по одной или по две петли. Двойной трикотаж в отличие от оди­нарного вырабатывают на машинах с двумя игольницами (фонтурами).

Наиболее распространенными базисными переплетениями являются гладь, трико, ластик.

Гладь – лицевая и изнаночная стороны трикотажа различны: лицевая сторона имеет гладкую и равномерную поверхность с заметными петельными столбиками в виде продольных полос, на изнаночной стороне хорошо видны ряды дуг головок петель и соединительных протяжек (рис. 6.6,а,б).

Трико - переплетение для основовязаного трикотажа. В по­лотне этого переплетения петли наклонены в стороны, противо­положные протяжкам (рис. 6.6, в).

Ластик – переплетение двойного поперечно-вязаного трико­тажа. Трикотаж таких переплетений двухлицевой. При растя­жении его по ширине хорошо видны чередующиеся лицевые и изнаночные столбики (рис. 6.6,г).

Производные переплетения – это переплетения, получаемые соединением элементарных звеньев в виде петель с одной или двумя удлиненными протяжками через один, два и более пе­тельных столбиков (рис. 6.6, д). Комбинированные переплетения образуются соединением двух и более нитей элементарными звеньями разнообразной формы (рис. 6.6, е).

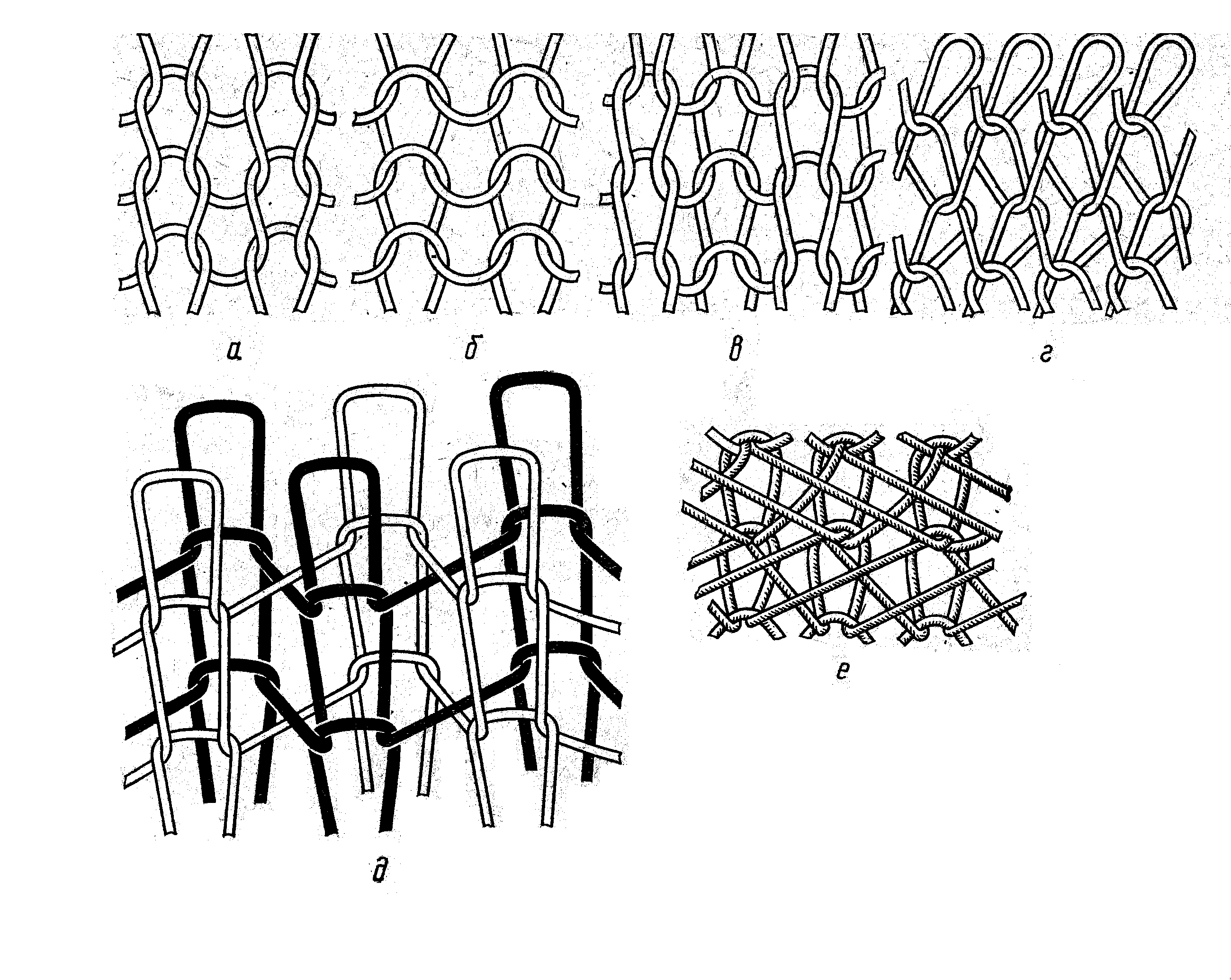

Рис. 6.6. Переплетения трикотажа:

а – гладь с лицевой стороны полотна; б – гладь с изнаночной стороны полотна; в – трико; г – ластик; д – двуластик; е – трико-сукно

Линейное заполнение Е, %, характеризует заполне­ние нитями участка трикотажа по высоте петельного ряда или по ширине петельного шага. Расчет линейного заполнения три­котажа затруднен вследствие сложной формы элементарных звеньев и их взаимного расположения. Для трикотажа простых переплетений, например глади, линейное заполнение можно рассчитать по формулам, предложенным проф. А. Н. Соловье­вым:

по вертикали

_,

по горизонтали

_.

Величины линейного заполнения являются переменными и изменяются от минимальных до максимальных, превышающих первые в 2 раза. Минимальные значения определяют по линиям тп и kl (см. рис. 6.5), а максимальные — по линиям т'п' и k'l'.

Поверхностное заполнение трикотажа E_s, %, опре­деляется отношением проекции нитей в элементе к площади элемента, ограниченного высотой петельного ряда и шириной петельного шага. Для трикотажных полотен простых перепле­тений поверхностное заполнение можно рассчитать по формуле проф. А. Н. Соловьева:

_.

Объемное заполнение трикотажа Е_v, %, определяет­ся отношением объема нитей в элементе трикотажа к объему элемента:

_,

где – средняя плотность трикотажа г/м³ , которую рассчитывают по формуле

_,

М – поверхностная плотность, г/м²; В – толщина трикотажа, мм; средняя плотность нитей, г/м³.

Заполнение массы Е_м, % определяется отношением массы нитей трикотажа к макси­мальной его массе (при полном заполнении всего объема трико­тажа веществом, из которого состоят нити):

_,

где плотность вещества нитей, г/см³.

Объемная пористость R_v, %, выражает долю воздуш­ных промежутков между нитями и рассчитывается по формуле

_.

Общая пористость R_M, % характеризует долю всех воздушных промежутков в трикотаже как межнитевых, так и внутринитевых:

_.

Коэффициент объемности трикотажа

_.

Угол перекоса петельного ряда – это угол наклона пе­тельного ряда к линии, перпендикулярной продольному сгибу полотна, а угол перекоса петельного столбика – угол наклона петельного столбика к продольному сгибу полотна или кромке. Замеры угла перекоса проводят, используя линейку и специальный прибор – угломер, который состоит из рамки, градусной шкалы и стрелки (рис. 6.7).

Рис. 6.7. Схема определения перекоса петельных столбиков
