Порядок виконання роботи.

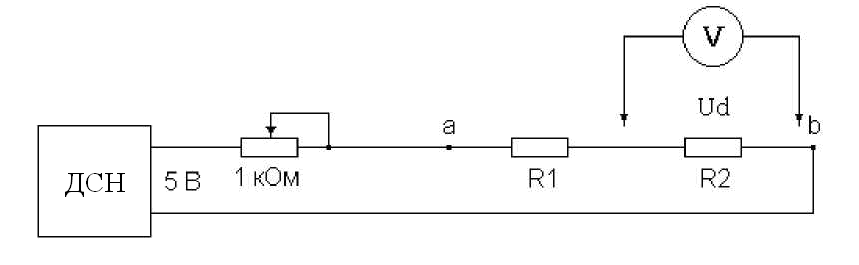

1. Для експериментального визначення дійсного класу точності вольтметра (аналогового або цифрового) зібрати лабораторну установку, схема якої представлена на рисунку 2.2.

Рис.2.2. Схема підключення апаратури

Використовувана в роботі апаратура:

1. Джерело стабілізованої постійної напруги (ДСН), з номіналом 5 В;

2. Прилади, що перевіряються: аналоговий вольтметр або цифровий вольтметр.

3. Магазини зразкових активних опорів R₁ і R₂, які утворюють дільник напруги між точками «а» і «b».

4. Багатооборотний змінний резистор R, номіналом 1кОм.

2. Підготувати лабораторний стенд до експериментальної оцінки класу точності прилада.

Сумарний опір ділянки кола між точками «а» і «b» в ході експериментів повинен зберігатися незмінним, щоб забезпечити постійність навантаження джерела стабілізованої напруги (ДСН). Опір ділянки, що рекомендується, рівний 100 Ом, тобто

R1+R2 = 100 (Ом). (2.4)

Змінний опір 1 кОм використовується для установки на дільнику R1, R2 (на ділянці "а b") напруги, рівної 1 В. Щоб виставити цей номінал, потрібно:

•Встановити на першому магазині опорів величину R1=0 (Ом) (закоротити);

•На другому магазині задати номінал R2 = 100 (Ом);

•Підключити до точок «а» і «в» вольтметр і, змінюючи величину змінного опору 1 кОм, встановити на табло вольтметра значення рівне 1 В.

3. Провести вимірювання необхідні для експериментальної оцінки класу точності вольтметра.

Для цього потрібно підключити на опір R1, прилад, що перевіряється. Встановити перемикач діапазонів вимірювання у вольтметра в положення 1 В, і провести оцінку систематичної та випадкової похибки вимірювання в п'яти рисках шкали відповідно до номера варіанта:

1 варіант – 0.1; 0.3; 0.5; 0.7; 0.9 (В),

2 варіант – 0.2; 0.4; 0.6; 0.8; 1.0 (В) .

Для отримання цієї напруги на опорі R2, необхідно розрахувати дільник напруги (R1/R2), зберігаючи незмінність опору ділянки "а b", тобто забезпечуючи справедливість умови (2.4).

Оцінку систематичної і випадкової похибок слід виконувати відповідно до методики, викладеній в розділі "теоретичні відомості" даної лабораторної роботи. Як представницька вибірка прийняти число вимірювань N=10. (Примітка - При перевірці цифрового вольтметра виміри слід проводити в режимі одноразового вимірювання).

4. Всі проведені розрахунки і експериментальні дані оформити у вигляді таблиць.

5. За результатами роботи зробити відповідні висновки, зіставити отримані результати з даними заводу-виробника.

Зміст звіту

1. Мета лабораторної роботи.

2. Короткий огляд теоретичних відомостей з зазначенням основних розрахункових формул.

3. Схема підключення апаратури.

4. Таблиця розрахунку дільника напруги R1/R2 (табл. 2.1)

5. Результати вимірювання в заданих рисках шкали приладу (табл. 2.2).

6. Результати експериментального визначення класу точності приладу в табличній формі (табл. 2.3).

7. Висновки.

Таблиця 2.1.

Результати розрахунку дільника напруги

U, В	R1	R2
0,1 (0,2)
0,3 (0,4)
0,5 (0,6)
0,7 (0,8)
0,9 (1)

Таблиця 2.2.

Результати вимірювання в заданих рисках шкали приладу.

U, В	№
	1	2	3	4	5	6	7	8	9	10
0,1 (0,2)
0,3 (0,4)
0,5 (0,6)
0,7 (0,8)
0,9 (1)

Таблиця 2.3.

Результати експериментального визначення класу точності приладу

U, В	MX
0,1 (0,2)
0,3 (0,4)
0,5 (0,6)
0,7 (0,8)
0,9 (1)
