3. Оформление проекта
Расчетно-пояснительная записка должна быть написана темными чернилами (пастой) на белой писчей бумаге формата А4 (297 х 210 мм). Титульный и заглавный листы записки оформляют в соответствии с ГОСТ 2.105—79, а каждую страницу — на основании требований ЕСКД (ГОСТ 2.104-68, ГОСТ 2.108-68).. Текст от края листа должен отстоять на 5 мм слева, на 3...5 мм справа и на 10 мм сверху и снизу. На заглавном листе вдоль нижней стороны рамки располагают основную надпись.
Все справочные и нормативные материалы должны иметь ссылку на литературные источники. Для этого в тексте в квадратных скобках указывают порядковый номер источника по списку литературы.
Все расчеты в пояснительной записке приводят так: дают расчетную формулу с пояснениями входящих в нее величин, затем подставляют их численные значения и получают результат. При необходимости расчет должен быть проиллюстрирован эскизом.
Графическую часть выполняют, используя условные обозначения из ГОСТ 21.614-88, ГОСТ 2.755-87 и ГОСТ 21.608-84. Наиболее часто употребляемые в проектах по освещению условные графические обозначения элементов электрических схем приведены в приложении 35. При этом строительную часть плана и разреза помещений и таблицу надписей расчетной схемы вычерчивают линиями в 2...3 раза меньшей толщины, чем электрические и светотехнические элементы. Пример выполнения элементов графической части приведен на рисунке 3.1.
Аппараты защиты осветительных сетей следует располагать по возможности группами в доступных для обслуживания местах. Рассредоточенная установка устройств защиты допускается при питании освещения от распределительных магистралей [1].

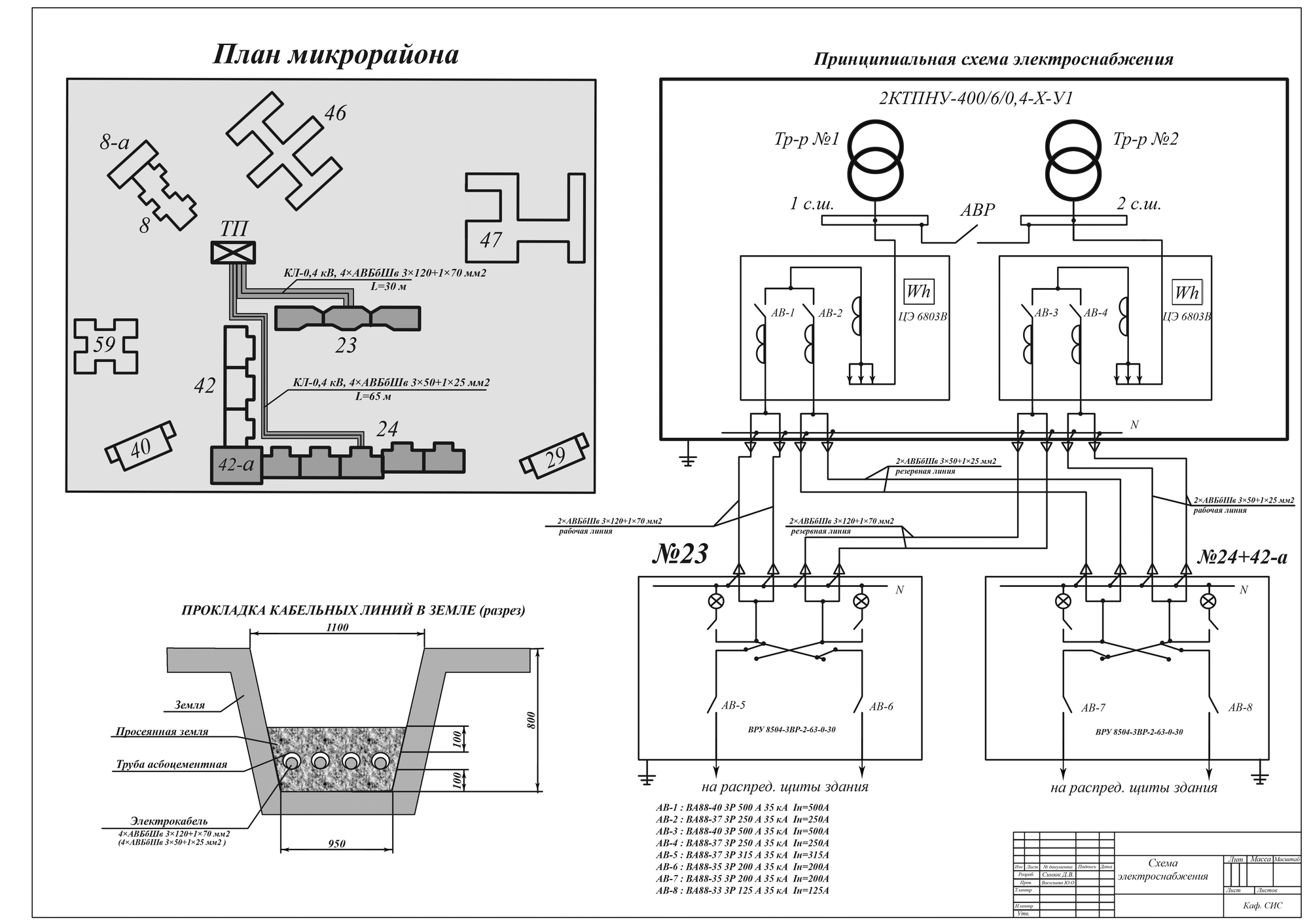

Рис. 3.1. Образец 1 выполнения графической части проекта
4. Задание на выполнение проекта
На рис 4.1 приведен генеральный план жилого района, а в табл. 4.2 — установленная мощность коммунально-бытовых потребителей.
Варианты заданий приведены в таблице 4.1 . Вариант задания указывает преподаватель
Таблица 4.1. Нагрузки комунально-бытовых потребителей
Номер варианта |
Номер здания на генеральном плане |
Номер варианта |
Номер здания на генеральном плане |
Номер варианта |
Номер здания на генеральном плане |
Номер варианта |
Номер здания на генеральном плане |
01 |
44, 49, 12 |
06 |
10, 23, 12 |
11 |
12, 14, 29 |
16 |
15, 47, 11А |
02 |
23, 29, 15 |
07 |
40, 46, 47 |
12 |
9, 23, 49 |
17 |
42А, 24, 23 |
03 |
10,49, 29 |
08 |
48, 23, 14А |
13 |
8, 24, 47 |
18 |
8, 23, 47 |
04 |
13, 21, 15 |
09 |
15, 47, 11А |
14 |
48, 23, 29 |
19 |
10, 46, 14А |
05 |
41, 8, 23 |
10 |
46, 10, 23 |
15 |
40, 46, 47 |
20 |
44, 29, 15 |
Рис.4.1. Генеральный план жилого района
Номер корпуса |
Наименование потребителя |
Этаж ность |
Единица измерения |
Вместимость F,м2 (площадь) |
Удельный показатель |
cos/tg |
Количество лифтов |
руст, кВт |
kс.л. |
44
|
Жилой дом |
9 |
Квартира |
180 |
0,45 |
0,92/0,42 |
6 |
11 |
0,55 |
44А
|
Гастроном |
- |
м2 торг.пл. |
377 |
0,11 |
0,75/0,88 |
- |
- |
- |
44 Б |
Промтоварный магазин |
- |
м2 торг.пл |
1000 |
0,08 |
0,85/0,62 |
- |
- |
- |
41
|
Жилой дом |
16 |
Квартира |
111 |
0,88 |
0,92/0,42 |
2 |
9; 11 |
1,0 |
40
|
Жилой дом |
16 |
Квартира |
111 |
0,88 |
0,92/0,42 |
2 |
9; 11 |
1,0 |
59
|
Детский сад |
- |
Место |
160 |
0,40 |
0,96/0,29 |
- |
- |
- |
42А
|
Парикмахерская |
- |
Кресло |
9 |
1,3 |
0,97/0,25 |
- |
- |
- |
42
|
Жилой дом |
9 |
Квартира |
105 |
0,88 |
0,92/0,42 |
3 |
11 |
0,75 |
8
|
Жилой дом |
16 |
Квартира |
125 |
0,88 |
0,92/0,42 |
4 |
9; 11 |
0,90 |
8А |
Молочно-разда-точныи пункт |
- |
Объект/м2 |
1 |
10 |
0,90/0,48 |
- |
- |
- |
24
|
Жилой дом |
9 |
Квартира |
173 |
0,45 |
0,92/0,42 |
5 |
11 |
0,55 |
23
|
Жилой дом |
16 |
Квартира |
223 |
0 82 |
0,92/0,42 |
6 |
9; 11 |
0,75 |
46
|
Детский сад |
- |
Место |
280 |
0,40 |
0,96/0,29 |
- |
- |
- |
9
|
Жилой дом |
16 |
Квартира |
125 |
0,88 |
0,92/0,42 |
4 |
9; 11 |
0,90 |
29
|
Жилой дом |
16 |
Квартира |
111 |
0,88 |
0,92/0 42 |
2 |
9; 11 |
1,0 |
47
|
Школа |
- |
Место |
1176 |
0,14 |
0,95/0,33 |
- |
- |
- |
48
|
Детский сад |
- |
Место |
280 |
0,40 |
0,96/0,29 |
- |
- |
- |
21
|
Жилой дом |
16 |
Квартира |
111 |
0,88 |
0,92/0,42 |
2 |
9: II |
1,0 |
14А
|
Жилой дом |
9 |
Квартира |
103 |
0,88 |
0,92/0,42 |
3 |
11 |
0,75 |
49
|
Школа |
- |
Место |
1176 |
0,14 |
0,95/0,33 |
- |
- |
|
10
|
Жилой дом |
16 |
Квартира |
125 |
0,88 |
0,92/0,42 |
4 |
9; 11 |
0,90 |
10А |
Гастроном |
- |
м2торг. пл.
|
300 |
0,11 |
0,75/0,88 |
- |
- |
- |
11
|
Жилой дом |
12 |
Квартира |
360 |
0,88 |
0,92/0,42 |
6 |
11 |
0,75 |
11А
|
Сбербанк |
- |
Объект |
1 |
10 |
0,90/0,48 |
- |
- |
- |
14
|
Жилой дом |
9 |
Квартира |
172 |
0,88 |
0,92/0,42 |
5 |
11 |
0,55 |
15
|
Жилой дом |
17 |
Квартира |
250 |
0,82 |
0,92/0,42 |
8 |
9; 11 |
0,65 |
12
|
Жилой дом |
9 |
Квартира |
180 |
0,45 |
0,95/0,42 |
5 |
11 |
0,55 |
13А
|
Жилой дом |
16 |
Квартира |
118 |
0,88 |
0,92/0,42 |
4 |
9; 11 |
0,90 |
13
|
Жилой дом |
9 |
Квартира |
154 |
0,45 |
0,92/0,42 |
4 |
11 |
0,65 |
Таблица 4.2. Нагрузки комунально-бытовых потребителей
Приложение 3
|
|
Выключатель |
|||
Напряжение, кВ. |
Количество выключателей |
воздушный |
масляный |
||
При отключенном токе, кА. |
|||||
|
|
до 40 |
более 40 |
до 30 |
более 30 |
1 |
2 |
3 |
4 |
5 |
6 |
35 |
До 3 |
19 |
- |
12 |
- |
|
Более 3 |
16 |
22 |
10 |
12 |
|
1 |
60 |
- |
50 |
- |
110 |
2-4 |
40 |
- |
30 |
40 |
|
Более 4 |
36 |
- |
25 |
36 |
|
1 |
80 |
- |
- |
- |
150 |
2-4 |
60 |
- |
- |
- |
|
Более 4 |
50 |
- |
- |
- |
220 |
До 4 |
90 |
- |
80 |
- |
|
Более 4 |
70 |
110 |
65 |
100 |
Приложение 6
Марка провода |
Наружный диаметр, м. |
Длительно допустимый ток, А (вне помещений) |
Активное погонное сопротивление, Ом/км |
АС-35 |
8,4 |
175 |
0,85 |
АС-50 |
9,6 |
210 |
0,65 |
АС-70 |
11,4 |
265 |
0,46 |
АС 95 |
13.5 |
330 |
0,33 |
АС 120 |
15,2 |
380 |
0,27 |
АС 150 |
17,0 |
445 |
0,21 |
АС-185 |
19,0 |
510 |
0,17 |
АС –240 |
21,6 |
605 |
0.130 |
АС-300 |
23,5 |
690 |
0.108 |
АС –400 |
27,2 |
825 |
0.080 |
Примечание: Длительно допустимые токовые нагрузки соответствуют температуре нагрева проводов, равной 70° С. Активное сопротивление определено при температуре 20° С. б) Погонное индуктивное сопротивление сталеалюминевых проводов, Ом/км.
Приложение 7 Характеристика силовых трансформаторов с РПН
MBA |
Тип |
Каталожные данные |
Расчетные данные |
|||||||
U*, кВ |
% |
PD. кВт |
Р™, кВт |
% |
Rt Ом |
хт Ом |
q« кв Ар |
|||
ВН |
НН |
|||||||||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
1,0 |
ТМН-1000/35 |
35 |
6,3,10,5 |
6,5 |
11,9 |
2,75 |
1.5 |
16,0 |
87,5 |
15,0 |
1.6 |
ТМН-1600/3 5 |
35 |
6,3;10,5 |
6,5 |
17,25 |
3,65 |
1,4 |
9,1 |
54,9 |
22,4 |
2,5 |
ТМН-2500/35 |
35 |
6,3; 10,5 |
6,5 |
24,25 |
5,10 |
1,1 |
5,2 |
35,0 |
27,5 |
4,0 |
ТМН-4000/35 |
35 |
6,3;10,5 |
7,5 |
33,50 |
6,70 |
1,0 |
2,8 |
25,2 |
40,0 |
6,3 |
ТМН-3300/35 |
35 |
6.3;10,5 |
7,5 |
46,50 |
9,40 |
0.9 |
1,6 |
16.1 |
56,7 |
10 |
ТДН- 10000/35 |
36,75 |
6.3; 10,5 |
8,0 |
65 |
14,5 |
0,8 |
0,87 |
10,8 |
80 |
16 |
ТДН- 16000/35 |
36,75 |
6,3;10,5 |
8,0 |
90 |
21 |
0,75 |
0.48 |
6,75 |
120 |
25 |
ТДН- 25000/35 |
36,75 |
6,3;10,5 |
8,0 |
125 |
29 |
0,70 |
0,27 |
43 |
175 |
32 |
ТДН- 32000/35 |
36,75 |
6,3; 10,5 |
11,5 |
180 |
33 |
0,70 |
ОДЗ |
4,85 |
224 |
40 |
ТДН- 40000/35 |
36,75 |
6,3;10,5 |
8,5 |
225 |
39 |
0,65 |
0,20 |
2.90 |
260 |
63 |
ТДН- 63000/35 |
36.75 |
6,3;10,5 |
11,5 |
280 |
55 |
0,60 |
0,10 |
2,50 |
378 |
2,5 |
ТМН-2500/110 |
ПО |
6,6; 11 |
10,5 |
22 |
5 |
1,5 |
46,60 |
555 |
37,5 |
6,3 |
ТМН-6300/110 |
115 |
6,6; 11 |
10,5 |
50 |
10 |
1.0 |
16,60 |
220 |
63 |
10 |
ТДН- 10000/110 |
115 |
6,6; 11 |
10,5 |
60 |
14 |
0,9 |
7,95 |
139 |
90 |
16 |
ТДН- 16000/110 |
115 |
6.6; 11 |
10,5 |
85 |
21 |
0.85 |
4,28 |
86,7 |
136 |
25 |
ТРДН-25000/110 |
115 |
10,5; 10,5 |
10,5 |
120 |
29 |
0.8 |
2,54 |
55,9 |
200 |
32 |
ТРДН-25000/110 |
115 |
10.5.10,5 |
10,5 |
145 |
35 |
0,75 |
1,87 |
43,5 |
240 |
40 |
ТРДН-40000/110 |
115 |
10,5; 10,5 |
10,5 |
175 |
42 |
0,7 |
1,44 |
34,8 |
280 |
63 |
ТРДН-63000/110 |
115 |
6,3;6,3 |
10,5 |
260 |
59 |
0,65 |
0,87 |
22 |
410 |
80 |
ТРДН-80000/110 |
121 |
10.5; 10,5 |
10,5 |
315 |
70 |
0,6 |
0,65 |
17.3 |
480 |
32 |
ТРДН-32000/220 |
230 |
6,6;6,6 |
12 |
167 |
53 |
0,9 |
8,66 |
198,5 |
288 |
63 |
ТРДН-63000/220 |
230 |
11; 11 |
12 |
300 |
82 |
0,8 |
4,00 |
100,0 |
504 |
100 |
ТРДН-100000/220 |
230 |
|
12 |
360 |
115 |
0.7 |
1,9 |
63.0 |
700 |
160 |
ТРДН-160000 |
230 |
11; 11 |
12 |
526 |
167 |
0,6 |
1,08 |
39,7 |
960 |
Длительно допустимые токовые нагрузки проводов и кабелей с резиновой или пластмассовой изоляцией*, А
Сечение жилы, мм2 |
Вид прокладки, материал и число жил |
|||||||||
В земле |
В воздухе |
|||||||||
Медь |
Алюминий |
Медь |
Алюминий |
|||||||
две |
три |
две |
три |
одна |
две |
три |
одна |
две |
три |
|
2,5 |
44 |
38 |
34 |
29 |
30 |
27 |
25 |
23 |
21 |
19 |
4 |
55 |
49 |
42 |
38 |
41 |
38 |
35 |
31 |
29 |
27 |
6 |
70 |
60 |
55 |
46 |
50 |
50 |
42 |
38 |
38 |
32 |
10 |
105 |
90 |
80 |
70 |
80 |
70 |
55 |
60 |
55 |
42 |
16 |
135 |
115 |
105 |
90 |
100 |
90 |
75 |
75 |
70 |
60 |
25 |
175 |
150 |
135 |
115 |
140 |
115 |
95 |
105 |
90 |
75 |
35 |
210 |
180 |
160 |
140 |
170 |
140 |
120 |
130 |
105 |
90 |
50 |
265 |
225 |
205 |
175 |
215 |
175 |
145 |
165 |
135 |
110 |
70 |
320 |
275 |
245 |
210 |
270 |
215 |
180 |
210 |
165 |
140 |
95 |
385 |
330 |
395 |
255 |
325 |
260 |
220 |
250 |
200 |
170 |
120 |
445 |
385 |
340 |
295 |
385 |
300 |
260 |
295 |
230 |
200. |
150 |
505 |
435 |
390 |
335 |
440 |
350 |
305 |
340 |
270 |
235 |
185 |
570 |
500 |
440 |
385 |
510 |
405 |
350 |
390 |
310 |
270 |
Длительно допустимые токовые нагрузки небронированных одножильных силовых кабелей с бумажной пропитанной изоляцией, прокладываемых в воздухе, А
Сечение жилы, мм2 |
Материал жилы и номинальное напряжение кабеля, кВ |
|||||||||
Медь |
Алюминий |
|||||||||
до 3 |
6 |
10 |
20 |
35 |
до 3 |
6 |
10 |
20 |
35 |
|
10 |
85 |
75 |
_ |
_ |
_ |
65 |
60 |
_ |
_ |
_ |
16 |
120 |
110 |
90 |
— |
— |
90 |
85 |
70 |
— |
— |
25 |
145 |
135 |
125 |
105/110 |
— |
110 |
105 |
95 |
80/85 |
— |
35 |
170 |
155 |
145 |
125/135 |
— |
130 |
120 |
110 |
95/105 |
— |
50 |
215 |
200 |
190 |
155/165 |
— |
165 |
155 |
145 |
120/130 |
— |
70 |
260 |
240 |
225 |
185/205 |
— |
200 |
185 |
175 |
140/160 |
— |
95 |
305 |
280 |
265 |
220/255 |
_ |
235 |
215 |
205 |
170/195 |
— |
120 |
330 |
300 |
285 |
245/290 |
240/265 |
255 |
230 |
220 |
190/225 |
185/205 |
150 |
360 |
325 |
310 |
270/330 |
265/300 |
275 |
250 |
240 |
210/255 |
205/230 |
185 |
385 |
350 |
335 |
290/360 |
285/335 |
295 |
270 |
260 |
225/275 |
220/255 |
240 |
435 |
395 |
380 |
320/395 |
315/380 |
335 |
305 |
290 |
245/305 |
245/290 |
300 |
460 |
420 |
405 |
350/425 |
340/420 |
355 |
325 |
310 |
270/330 |
260/330 |
Примечания: 1 Нагрузки относятся к работе на переменном токе, при этом свинцовые оболочки соединены между собой и заземлены на обоих концах, число рядом лежащих кабелей — 3, расстояние между кабелями в свету не более 125 и не менее 35 мм. 2. Для кабелей 20 и 35 кВ нагрузки даны для двух видов прокладки: в ряд (указаны в числителе) и треугольником (в знаменателе).
2КТП-6(10)/0,4 |
Комплектные трансформаторные подстанции типа 2КТПП-6(10)/0,4 кВ предназначены для приема, преобразования и распределения электрической энергии трехфазного электрического тока частоты 50 или 60 Гц в сетях электроснабжения электроприемников промышленных предприятий. Подстанции изготавливают на базе высоковольтных ячеек собственного производства и низковольтных шкафов собственной сборки. В качестве силовых трансформаторов могут применяться как масляные, так и сухие трансформаторы. Размещение подстанций может быть как одно-, так и двухрядное с шинным мостом. Устройства релейной защиты и автоматики обеспечивают защиту от однофазных замыканий, перегрузки и режим АВР на стороне низкого напряжения. Имеется возможность учета и измерения электроэнергии на вводе и линейных фидерах. Учет активной и реактивной мощности осуществляется на базе электронных счетчиков. Технические характеристики 2КТПП-6(10)/0,4 кВ
2КТПП допускают эксплуатацию в условиях климатического исполнения У, категории размещения 3. Рабочее значение температуры окружающего воздуха................. от -25 °С до +40°С. Относительная влажность окружающего воздуха.............. не более 80% при +25° С. Высота над уровнем моря до............................................................................... 1000 м. Степень защиты оболочки........................................................................................ IP31 Режим работы............................................................................................. непрерывный Могут применяться сухие и масляные трансформаторы, КТП двухтрансформаторная, с односторонним обслуживанием. Габаритные размеры, мм:
-линейный.................................................................................................. 1000x600x2100 |
