5. Просмотр результатов расчёта.
Выделяем тот элемент схемы, результаты расчёта которого необходимо просмотреть. Для просмотра результатов удобнее использовать контекстное меню, вызываемое щелчком правой кнопки мыши на каком-либо элементе (элемент выделять необязательно). В зависимости от элемента схемы из контекстного меню могут быть выбраны следующие пункты:
• Параметры… - при этом открывается окно для задания исходных данных:
- в модуле APM Trans – диалоговое окно «Основные параметры»;
- в модуле APM Shaft – окно редактора с геометрией вала;
- в модуле APM Bear – окно задания геометрии подшипника.
• Данные пользователя – этот пункт становится активным (и отмечается по умолчанию флажком) в том случае, если были изменены какие-либо данные, устанавливаемые по умолчанию.
• Результаты расчёта… - при этом открывается окно результатов выбранного элемента схемы.
• Точность… - данный пункт меню становится активным, если вызов контекстного меню происходит при позиционировании курсора на подшипнике и вызывает открытие диалогового окна «Точность изготовления», позволяющего пользователю либо самому задать (изменить) параметры точности подшипника либо выбрать из базы данных.
• Условия работы… - данный пункт меню относится только к подшипникам. При вызове данного пункта открывается диалоговое окно «Условия работы», позволяющее задать (изменить) параметры нагрузки подшипника.
• Печать… - с помощью диалоговых окон позволяет задать параметры печати в модулях APM Trans, APM Shaft, APM Bear.
• Печать в RTF… - с помощью диалоговых окон позволяет сохранять файлы в формате *.rtf в модулях APM Trans, APM Shaft, APM Bear.
• Исходный контур… - данный пункт меню становится активным, если вызов контекстного меню происходит при позиционировании курсора на зубчатой передаче и вызывает открытие диалогового окна «Исходный контур», с помощью которого можно задать стандарт, по которому будут рассчитаны геометрические параметры зубчатых колёс.
• Материал вала… - данный пункт меню становится активным, если вызов контекстного меню происходит при позиционировании курсора на валу и вызывает открытие диалогового окна «Материал вала», позволяющего пользователю либо самому задать (изменить) параметры материала вала либо выбрать из базы данных.
• Удалить – позволяет удалить из схемы выбранный элемент редуктора.

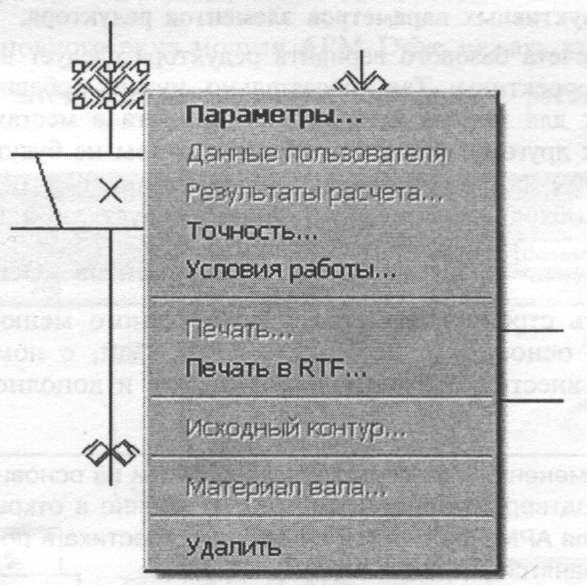

Рис. 4.
6. Корректировка конструктивных параметров элементов редуктора.
После проведения расчёта базового варианта редуктора следует внести в конструкцию элементов некоторые коррективы. Для вала нужно обязательно внести концентраторы напряжений (галтели или канавки для выхода шлифовального круга) в местах перехода от одного диаметра секции к другому, иначе эти концентраторы не будут учитываться при расчёте. Для редактирования вала его сначала нужно выделить, затем нажать кнопку «Параметры выделенного элемента» на панели инструментов «Основная» (меню Вид/Параметры), либо выбрать строку Параметры… контекстного меню (см. пункт 5). В результате откроется основное окно модуля APM Shaft, с помощью которого в конструкцию вала можно внести коррективы.
Для сохранения внесённых корректив нужно выйти из основного окна (меню Файл/Выход), а затем в открывшемся диалоговом окне подтвердить выход.
Если пользователя не устраивают геометрия зубчатых колёс, конфигурация вала, тип подшипника, подобранные программой, но может также внести необходимые коррективы.
