7. Генерация чертежа вала.

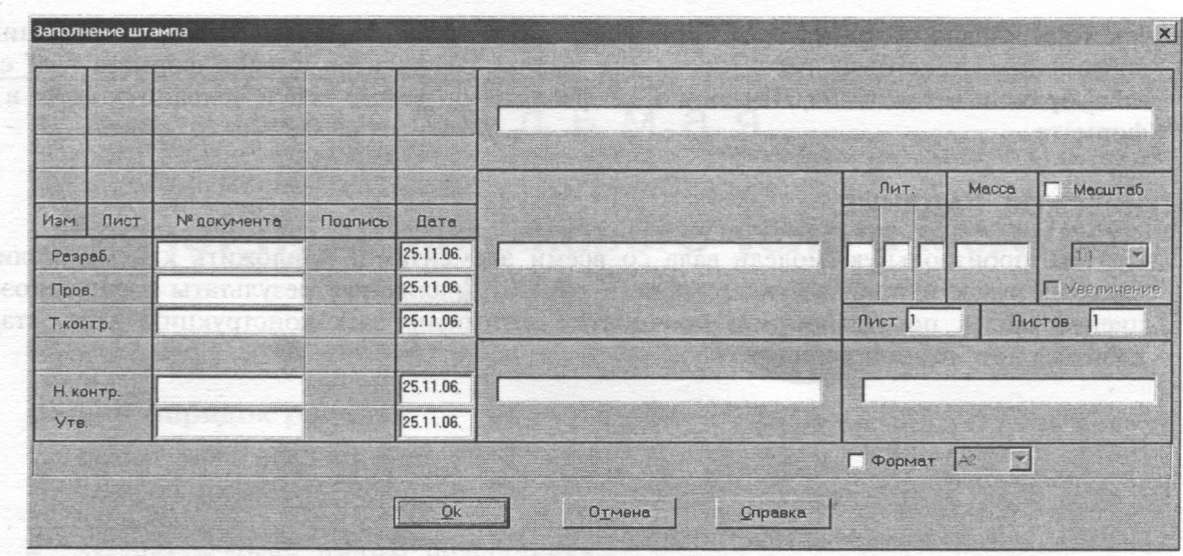

Для генерации чертежа рассчитанного вала выбираем в диалоговом окне «Файл» пункт «Экспорт...» и вызываем открытие диалогового окна «Заполнение штампа». В поля ввода этого окна можно внести фамилии исполнителей и дату, а также выбрать масштаб, формат чертежа и так далее.

Для завершения генерации чертежа необходимо сохранить этот чертеж как

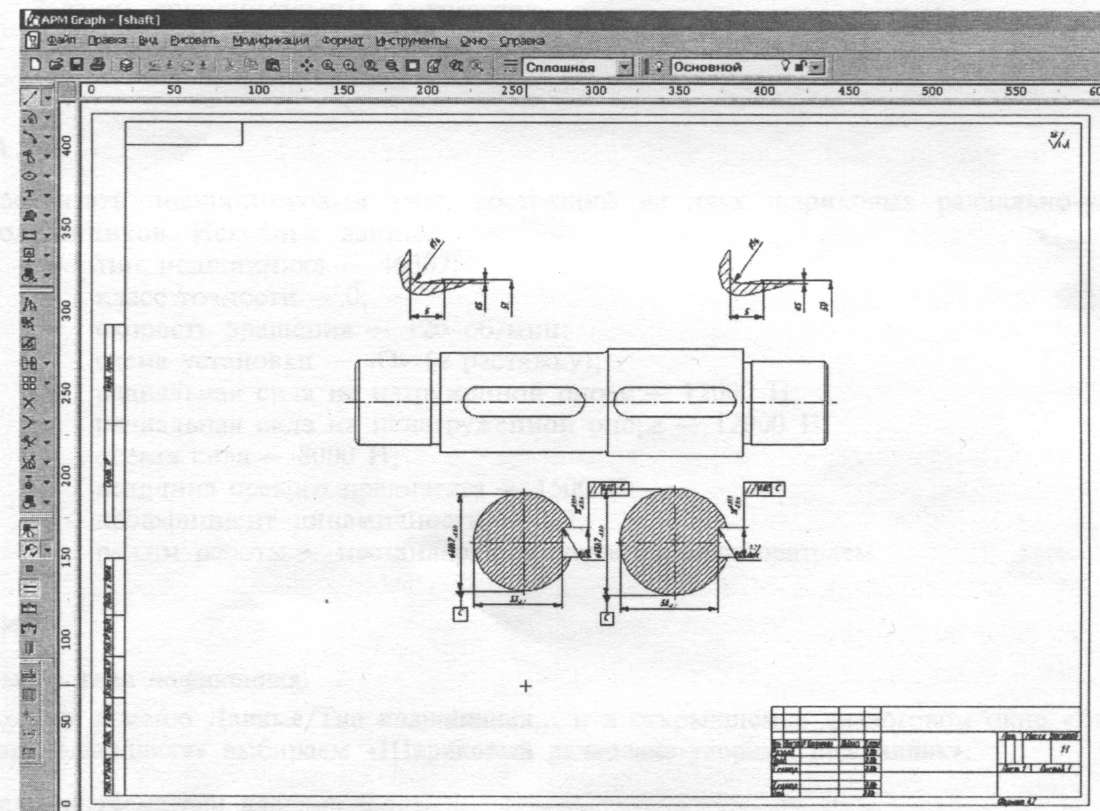

файл с расширением *.agr. После этого произойдет запуск плоского графического редактора АРМ Graph, в окне которого и будет показан чертёж рассчитанного вала.

Рис. 12.

Рис. 13.

8. Вывод результатов на печать

В основном окне программы нажимаем кнопку «Печать»

(меню Файл/Печать) и в открывшемся диалоговом окне «Печать» выбираем один из установленных принтеров и производим печать.

9. Вывод результатов расчёта в файл формата *.Rtf.

Исходные данные и результаты расчёта можно вывести в текстовый файл формата *.rtf, который может быть открыт в большинстве текстовых редакторов. Для вывода результатов в формате *.rtf следует выбрать в меню Файл/Сохранить как…, ввести имя файла, указать его тип - *.rtf и сохранить файл в этом формате.
