5.3. Радиопеленгатор «Рыбка»
Слуховой неавтоматический радиопеленгатор «Рыбка» предназначен для определения места судна по навигационным радиомаякам всех типов и определения направлений на береговые радиостанции ненаправленного излучения, морские радиобуи и суда, ведущие радиопередачи.
Радиопеленгатор обладает следующими техническими характеристиками:
-тип принимаемых сигналов — немодулированные колебания А1А;
-сигналы с амплитудной модуляцией тоном низкой частоты А2А;
-сигналы с амплитудной модуляцией звуковыми колебаниями АЗА;
-диапазоны частот 255...535 кГц (1); 1,605...3,35МГц (2);
-относительная погрешность частотной шкалы не более 0,5%;
-полоса пропускания 5500 Гц (широкая) для приема сигналов всех типов; 300 Гц (узкая) для приема сигналов А1А;
-чувствительность при выходной мощности 6 мВт: в режимах А2А, АЗА при отношении сигнал/шум, равном 3, в диапазоне 1 — не хуже 2 мкВ; в диапазоне 2 — не хуже 5 мкВ; в режиме А1А с узкой полосой пропускания при отношении сигнал/шум, равном 15, в диапазоне 1 — не хуже 0,5 мкВ; в диапазоне 2 — не хуже 1 мкВ;
-избирательность — по соседнему каналу при расстройке ±10 кГц не менее 50 дБ; по зеркальному каналу и каналам промежуточных частот не менее 60 дБ;
-глубина ручной регулировки усиления не менее 70 дБ;
-средняя арифметическая инструментальная погрешность радиопеленгования в дневное время в диапазоне 1— не более 1°; в диапазоне 2 — не более 3...70;
-мощность, потребляемая от сети переменного тока, не более 35 В-А.
В
комплект радиопеленгатора (рис. 1)
входят система неподвижных рамочных
антенн 1, приемно-гониометрическое
устройство 2
и
не указанные на рисунке ненаправленная
антенна, сигнальный щиток, переходная
коробка, аккумуляторная батарея.
Рамочная антенна может быть диаметром
1,2 или 0,6 м; ненаправленная антенна
длиной 4...7 м может быть выполнена в виде
«наклонного луча» или в виде вертикального
штыря. Приемно-гониометрическое
устройство соединяется кабелями с
антенной системой, сигнальным щитком,
судовой сетью
и гирокомпасом посредством соединительной
коробки. Радиопеленгатор
имеет двустороннюю световую сигнализацию
между помещениями радиорубки, в
которой устанавливается сигнальный
щиток, и штурманской рубки для извещения
о необходимости изолировать судовые
антенны и подтверждения о том, что
антенны изолированы. Шкальный узел
радиопеленгатора обеспечивает
возможность отсчета радиокурсовых
углов и радиопеленгов при точности
отсчета не хуже 0,5°.
О

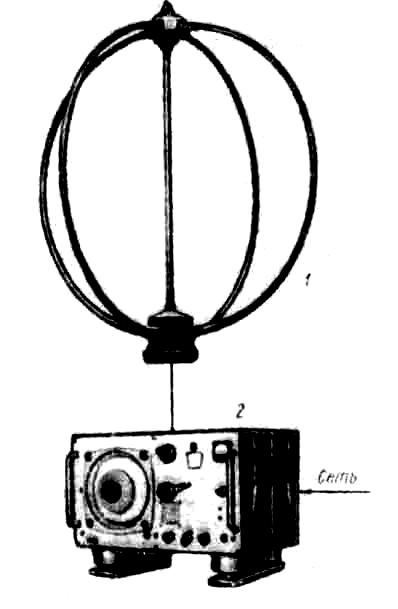

Рис.
1. Комплект слухового радиопеленгатора
«Рыбка»
