Описание режимов работы дисплея

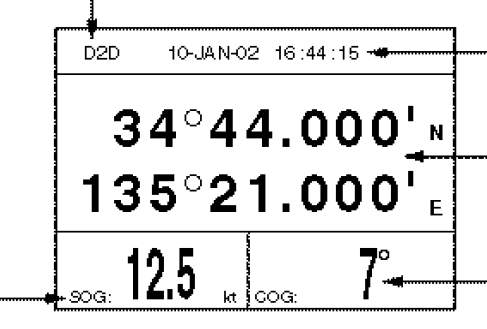

В режиме Nav Data Display отображается следующая информация: статус работы, дата и время, координаты места судна (широта и долгота), курс судна, скорость судна относительно грунта.

1

2

3

4

5

1. Статус работы

2. Дата и время

3. Координаты места судна (широта и долгота)

4. Курс судна

5. Скорость судна относительно грунта

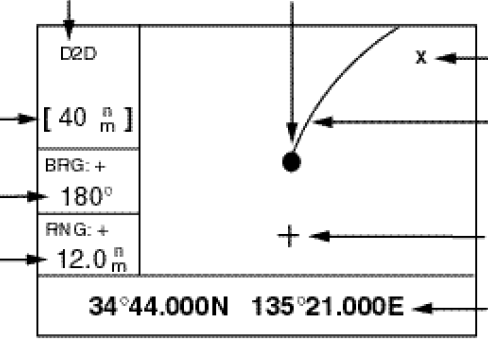

В режиме Plotter Display отображается следующая информация: статус работы, точка показывающая место судна, точка пути, высота, путь судна, пеленг на курсор, курсор, расстояние до курсора, координаты курсора.

1. 2

3

4 5

6

7 8

9

1. Статус работы

2. Точка показывающая место судна

3. Точка пути

4. Высота

5. Путь судна

6. Пеленг на курсор

7. Курсор

8. Расстояние до курсора

9. Координаты курсора

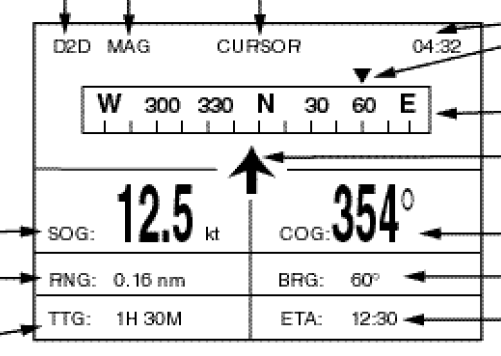

В режиме Steering Display отображается следующая информация: статус работы, характеристика пеленга, текущий пункт назначения, время, индикатор пеленга, азимутальная шкала, рассчитанное время прибытия, скорость судна относительно грунта, курс судна, высота места, пеленг на активную точку пути, пройденное время, индикатор курса судна.

1 2 3

4

5

6

7

8 9

10 11

12 13

1. Статус работы

2. Характеристика пеленга

3. Текущий пункт назначения

4. Время

5. Индикатор пеленга

6. Азимутальная шкала

7. Индикатор курса судна

8. Скорость судна относительно грунта

9. Курс судна

10. Высота места

11. Пеленг на активную точку пути

12. Пройденное время

13. Рассчитанное время прибытия

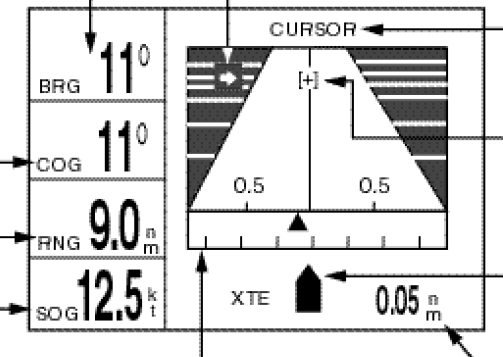

В режиме Highway Display отображается следующая информация: пеленг на точку пути, индикатор поворота руля, текущий пункт назначения, текущая точка, курс судна, дистанция до курсора, индикатор отклонения от курса, скорость судна относительно земли, шкала отклонения судна от курса, величина отклонения от курса.

1 2

3

4

5

6

7

8

9 10

1. Пеленг на точку пути

2. Индикатор поворота руля

3. Текущий пункт назначения

4. Текущая точка

5. Курс судна

6. Дистанция до курсора

7. Индикатор отклонения от курса

8. Скорость судна относительно земли

9. Шкала отклонения судна от курса

10. Величина отклонения от курса
