Рисунки к главе III. Оборудование для содержания и выращиваия птицы

Рис. 3.32

Рис. 3. 33

Рис. 3.34

Рис. 3.35

Рис. 3.36

4 1 3 2 6 5

Рис. 3.37

.

4 1 3 2 6 5

Рис. 3.38

6000

12000 – 18000

0,00

0,00

1

3

2

4

Рис. 3.39

0,56

Концевая (натяжная) стойка

Транспортер КВГ

1100

80

170

0,00

Рис. 3.40

Рис. 3.41

Подрисуночные надписи к главе III.

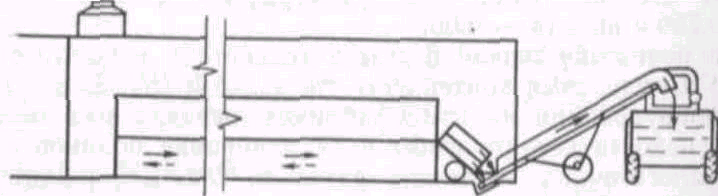

Рис. 3.32 Схема выгрузки бройлеров из птичника с клеточными батареями при помощи контейнеров и ленточного транспортера

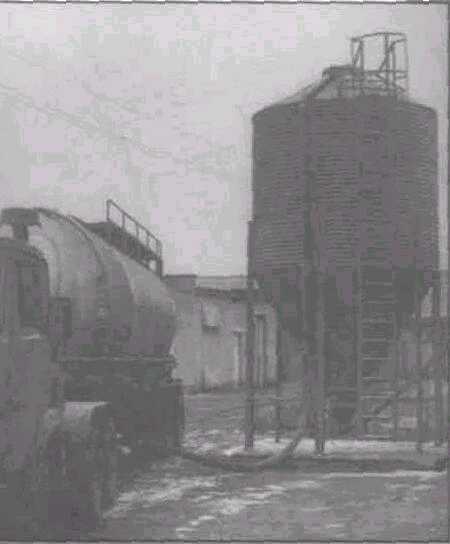

Рис. 3. 33 Выгрузка комбикорма из атокормовоза АСП-Ф-25А в бункер-накопитель

Рис. 3.34 Загрузчик сухих кормов

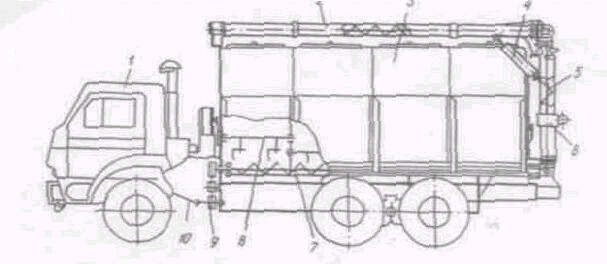

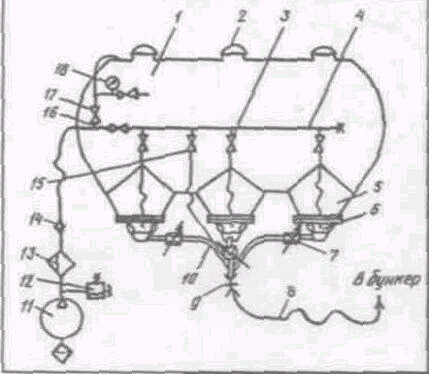

Рис. 3.35 Пневматиче­ская схема автокормовоза АСП-Ф-25А: 1 — цис­терна; 2 — загру­зочный люк; 3,15,16,17 — пробковые краны: 4 коллектор; 7 — выгрузной кран; 8 выгрузной шланг; 9 – муфта; 10 – коллектор; 11 — компрессор: 12- предохраниельный клапан; 13 — масловлагоотделитель; 14 – обратный клапан; 15 – манометр

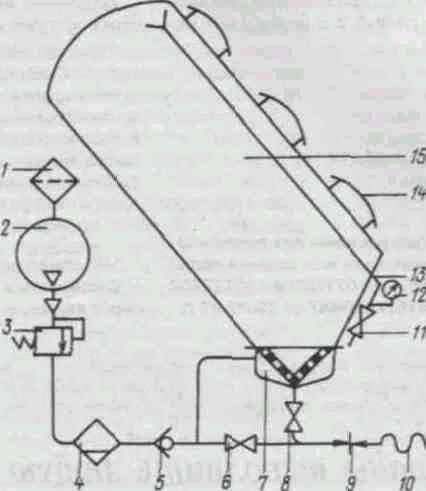

Рис. 3.36 Пневматическая схема автокормовоза КСТ-Ф-15

1 - фильтр; 2 — комп­рессор, 3 — клапан прсдохранитеьный: 4 — влагомаслоотделитель; 5 — обратный кла­пан: 6, 11 — проб­ковые краны: 7 — аэратор; 8 — шаро­вой кран; 9 — муф­та: 10 — гибкий шланг . 12 — манометр, 13 – трубопровод, 14 – загрузочный люк, 15 - цистерна

Рис. 3.37 Схема ТЗК-1: 1 – горловина; 2 – горловина концевая; 3 – труба; 4 – секция приемная; 5 – привод; 6 – выключатель подачи корма

Рис. 3.38 Схема ТЗК-2: 1 – спуск основной; 2 –спуск концевой; 3 – труба; 4 – секция приемная; 5 – привод; 6 – выключатель подачи корма.

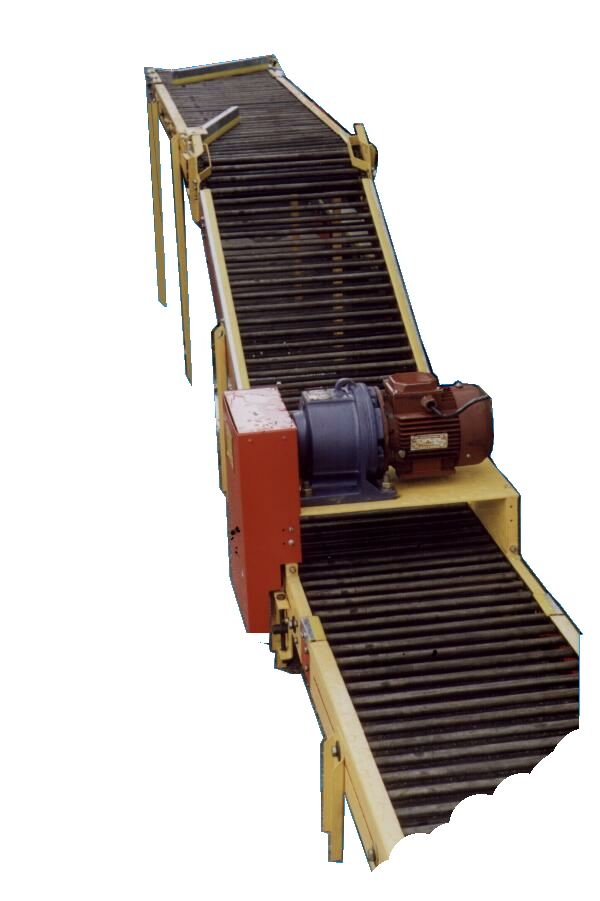

Рис. 3.39 Схема конвейера удаления помета.

1 – конвейер выгрузной наклонный КВЛ; 2 – привод наклонного конвейера; 3 – конвейер выгрузной горизонтальный КВГ; 4 – привод горизонтального конвейера.

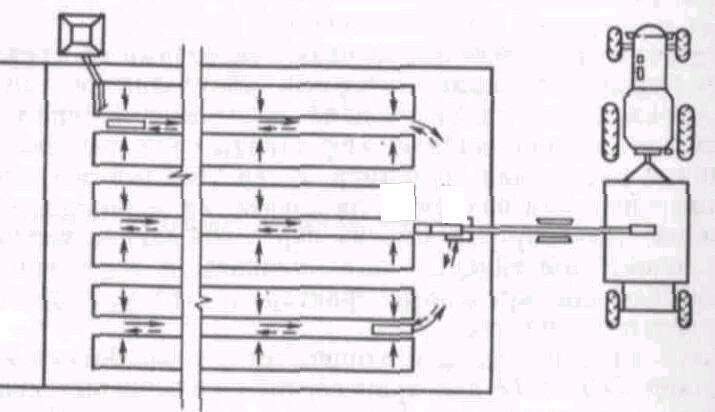

Рис. 3.40 Схема привязки транспортера КВГ к клеточной батарее.

Рис. 3.41 Транспортер для транспортировки яиц ТЯЦ
