Рисунки к напольному содержанию
Кормушка
Рис. 3.24
2
3
4
5
6
7
8
Рис. 3.25
1
2
3
4
7
1
2
3
4
6
5
8
Рис. 3.26
6
10
4
7
5
8
9
1
2
3
Рис. 3.27
1
2
3
4
5
6
3
Кормушка для ремонтного Кормушка для
молодняка и бройлеров взрослой птицы
Рис. 3.28
15 7 6 4
14 21
19
5
2
1
9
17
14
3
13
18
16
8
20
11
6
12
10
Рис. 3.29
ниппельная поилка
хомут
опора
труба
каплеуловитель
электропастух
лебедка
2
1
2
3
4
Рис. 3.28 (3.30)
11
10
9
8
7
6 66
5
14
3
16
15
2
13
18
Рис. 3.29 (3.31)
Подрисуночные надписи к напольному содержанию
Рис. 3.24 Раздатчик кормов РКС.

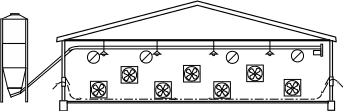

Рис. 3.25 План размещения технологического оборудования для выращивания бройлеров /здание 18×96 м 1 – бункер для хранения корма БСК-Ф-10А; 2 – транспортер для загрузки корма ТУУ-2 или ТЗК-1; 3 – линия поения ниппельная ЛПН; 4 – раздатчик корма спиральный РКС; 5 – линия освещения; 6 – теплогенератор газовый ГП-70; 7 – вытяжной вентилятор большой производительности, регулируемый по частоте оборотов (7 шт.); 8 – окно для приточного воздуха с заслонками для регулирования его подачи (по 26 шт. с каждой стороны).
Рис. 3.26 План размещения технологического оборудования для выращивания ремонтного молодняка / здание 18×96 м/: 1 – бункер для хранения корма БСК-Ф-10А; 2 – транспортер для загрузки корма ТУУ-2 или ТЗК-1; 3 – линия поения ниппельная ЛПН; 4 – раздатчик корма спиральный РКС; 5 – линия освещения; 6 – теплогенератор газовый ГП-70; 7 – вытяжной вентилятор большой производительности, регулируемый по частоте оборотов (7 шт.); 8 – окно для приточного воздуха с заслонками для регулирования его подачи (по 26 шт. с каждой стороны).
Рис. 3.27 План размещения технологического оборудования для содержания родительского стада кур: 1 – бункер для хранения корма БСК-Ф-10А; 2 – транспортер для загрузки корма ТУУ-2 или ТЗК-1; 3 – линия поения ниппельная ЛПН; 4 – раздатчик корма спиральный РКС для кур; 5 – раздатчик корма спиральный РКС для петухов; 6 – гнезда; 7 – линия освещения; 8 – теплогенератор газовый ГП-70; 9 – вытяжной вентилятор большой производительности, регулируемый по частоте оборотов (7 шт.); 10 – окно для приточного воздуха с заслонками для регулирования его подачи (по 26 шт. с каждой стороны).

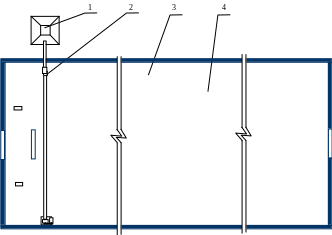

Рис. 3.28 Схема кормораздатчика РКП. 1 – бункер; 2 – поворотная станция; 3 – желоб кормушки; 4 – стойка; 5 – ограждение кормушек; 6 – кормораздаточная цепь.

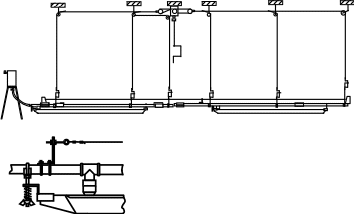

Рис. 3.29 Линия поения ЛПН: 1 – водорегулирующий бачок; 2 – кронштейн; 3 – тяга; 4 – блок; 5 – лебедка; 6 – изолятор; 7 – крайний блок; 8 – крючок с планкой; 9 – натяжной винт; 10 – шланг; 11 – уравнительная трубка; 12 – водоводная труба; 13 – опора; 14 – канат; 15 – кронштейн; 16 – хомут; 17 – противопосадочный канат или электропастух; 18 – накладка; 19 – кронштейн для лебедки; 20 – подвеска; 21 – канат.
Рис. 3.30 Узел водоподготовки. Устанавливается перед системой поения.
1 – главный редуктор с манометром и фильтром грубой очистки; 2 – блок байпаса для подключения медикатора; 3 – блок фильтра с манометром; 4- водомер; 5 – медикатор.
Рис. 3.31 Линия поения с желобковыми поилками и регулируемой подачей воды
1 –пружина; 2 – тройник; 3 – гайка; 4 – желоб; 5 – рукав; 6 – подставка; 7 – кран; 8 – рукав; 9 – бак напорный ; 10 – подвесной канат; 11 – крайний блок; 12 – лебедка 13 – труба; 14 –коловорот; 15 – продольный канат; 16 – блок поворотный.
Комплекты оборудования ОНЧБ и ОНЧМ предназначены для напольного выращи -вания 32700 бройлеров и ремонтного молодняка кур – 16100 голов. Для кормления используют спиральный кормораздатчик КРЧ-Ч или цепной – КРЦ-Ч. Для поения птицы применяют ниппельные или чашечные поилки с системой водоочистки и медикатором.
Комплект оборудования ОНЧР предусмотрен для напольного содержания 9720 голов родительского стада птицы: кур-несушек до 8750 голов, петухов – 970 голов. Кормление принято раздельное: для кур используют цепной кормораздатчик КРЦ-4, а для петухов применяют спиральный кормораздатчик КРС-Ч с бункерными кормушками, изготовленными из пластика. Система поения включает использование ниппельных поилок и узла водоочистки с медикатором. Для регулирования высоты расположения поилок и кормушек предусмотрена система устройств для их подъема и опускания. При необходи -мости, оборудование ОНЧР можно доукомплектовать двухъярусными гнездами.
Комплекты оборудования ОНЧБ, ОНЧМ и ОНЧР разработаны ЗАО «Востокптице -маш» ( г. Челябинск . Основные технические и технологические характеристики этих комплектов приведены ниже.
