.pdfразбрасывающее устройство в виде плоского диска с лопатками разной длины, что позволяет вносить удобрения с неравномерностью до 15%.
При подготовке разбрасывателей РУС-0,5(А), РУС 0,7(А) к работе до выезда в поле необходимо:
1.Стопор на левой регулировочной шкале для управления равномерностью разбрасывания установить в нулевое положение.
2.Стопор на правой регулировочной шкале для управления -ко личеством вносимых удобрений установить в соответствии с желаемой нормой вносимых удобрений (табл. 3).
3.При внесении комковатых или порошкообразных удобрений повышенной влажности установить ворошитель. При загрузке удобрений установить над бункером сетку. В противном случае крупные и тяжелые комки могут заблокировать входные отверстия.
4.Установить разбрасыватель на заданную дозу и равномерность внесения удобрений до выезда в поле в соответствии с таблицей 3.
После установки рычага количества вносимых удобрений(правого) и рычага качества разбрасывания (левого) на требуемые деления в соответствии с таблицей 3 необходимо проверить, соответствует ли
высев засыпанных в бункер удобрений заданной норме с учетом их фактической влажности и гранулометрического состава, зазора между поверхностью разбрасывающего диска и кольца обечайки. Для этого надо заправить в машину около 25 кг удобрений при полной остановке агрегата и выключенном ВОМ, разостлать на поверхности почвы пленку (брезент), оградить разбрасыватель пленкой или брезентом и
при неподвижном тракторе разбросать удобрения на пленку внутри огражденной поверхности в течении одной минуты, рассчитать фактическую дозу внесения.
4.СЕЯЛКА ДЛЯ ВНЕСЕНИЯ МИНЕРАЛЬНЫХ УДОБРЕНИЙ ШТАНГОВАЯ ПНЕВМАТИЧЕСКАЯ СУ-12
Сеялка удобрений СУ-12 создана на базе зерновой пневматической сеялки СПУ-6, поэтому подготовка ее к работе проводится аналогично последней. На сеялке СУ-12 установлены дополнительно штанга и распределители 9 потока смеси воздуха с удобрениями (рис. 9), закрепленные на штанге в конце каждого тукопровода.
Распределители (разработаны в БГСХА) представляют собой расширяющийся раструб, на входе в который установлен подводящий трубопровод, а на выходе в один ряд расположены четыре отводящие
23
24
отверстия, из которых удобрения высеваются на поверхность поля. На обращенной к потоку аэросмеси поверхности раструба выполнены отражатели и виде полусфер, которые вместе с боковыми стенками обеспечивают равномерное распределение удобрений. Неравномерность высева удобрений не превышает 15 %.

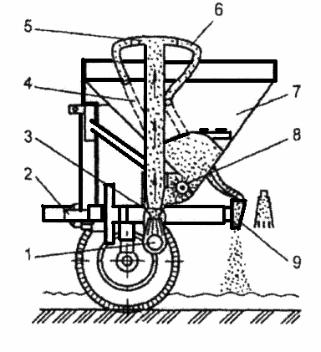

Рис. 9. Технологическая схема пневматической штанговой сеялки СУ-12: 1 - вентилятор; 2 - рама; 3 - эжектор; 4, 6 - пневмотукопроводы; 5 - распределительная головка; 7 - бункер; 8 - дозатор; 9 - распределители.
Установка сеялки на заданную дозу высева удобрений осуществляется перемещением подвижкой втулки с помощью винта в режиме работы дозатора "нормальный высев", при котором шестерни привода установлены на максимальный высев, а заслонка вентилятора - параллельно оси колена вентилятора.
Ориентировочные дозы высева удобрений сеялкой СУ-12 при раз-
25
личной рабочей длине катушки дозатора (показаниях шкалы) приведены в таблице 4.
Для установки нормы высева необходимо в таблице найти желаемую норму высева и по этому значению установить шкалу дозирования. Отсоединить воздухопровод от инъекторного шлюза, ослабив винт крепления, и подставить под высевающий аппарат емкость. Отсоединить приводной вал на высевающем аппарате, присоединить рукоятку и сделать ею39 оборотов против часовой стрелки(не слишком быстро, примерно 1 оборот в секунду).
Т а б л и ц а 4. Примерная таблица доз высева минеральных удобрений сеялкой
СУ-12, кг/га.
Показания |
|
Объемная масса удобрений, т/м3 |
|
||
шкалы |
|
|
|
|
|
|
0,8 |
0,85 |
0,9 |
1,0 |
1,1 |
|
|
|
|
|
|
10 |
9 |
10 |
10 |
12 |
13 |
|
|
|
|
|
|
15 |
17 |
18 |
19 |
22 |
24 |
|
|
|
|
|
|
20 |
22 |
23 |
25 |
28 |
30 |
|
|
|
|
|
|
25 |
30 |
36 |
38 |
42 |
46 |
30 |
42 |
45 |
47 |
53 |
58 |
|
|
|
|
|
|
35 |
47 |
50 |
52 |
58 |
64 |
40 |
56 |
59 |
63 |
70 |
77 |
45 |
60 |
63 |
67 |
75 |
82 |
|
|
|
|
|
|
50 |
65 |
69 |
73 |
81 |
89 |
55 |
78 |
82 |
87 |
97 |
107 |
60 |
83 |
89 |
94 |
104 |
115 |
|
|
|
|
|
|
65 |
89 |
95 |
101 |
112 |
123 |
70 |
95 |
101 |
107 |
119 |
131 |
75 |
106 |
112 |
119 |
132 |
146 |
85 |
121 |
129 |
136 |
151 |
166 |
во |
126 |
134 |
141 |
157 |
173 |
|
|
|
|
|
|
95 |
132 |
140 |
148 |
165 |
181 |
100 |
144 |
153 |
162 |
180 |
198 |
|
|
|
|
|
|
105 |
152 |
162 |
171 |
190 |
209 |
|
|
|
|
|
|
110 |
161 |
171 |
181 |
201 |
221 |
|
|
|
|
|
|
Масса удобрений, высыпанных в емкость, будет соответствовать дозе внесения на 1/10 га. После этого соединять воздухопровод, чтобы
26
его фланец был по центру. Затем присоединить приводной вал к туковысевающему аппарату.
5. ПОДКОРМЩИК ШТАНОГОВЫЙ НАВЕСНОЙ РШУ-12
Подкормщик штанговый навесной РШУ-12 (рис.10) включает бункер 1, две заслонки 2, приемные лотки 3, две трубчатые штанги 5, по которым из бункера удобрения поступают к высевным отверстиям с помощью цепей с шайбами 4 и механизм привода.
При подготовке подкормщика к работе надо присоединить левую и правую распределительные штанги к соответствующим кронштей-
нам, установить тяги и растяжки и провести предварительнуюна стройку и регулировку.
Рис. 10. Схема подкормщика РШУ-12: 1 – бункер; 2 – заслонка; 3 – приемный лоток; 4 – цепь с шайбами; 5 – распределительная штанга; 6 – ведущий шкив; 7 – ведомый шкив; 8 – ворошителъ; 9 – высевные отверстия; 10 – сетка.
До выезда в поле устанавливают разбрасыватель на норму высева удобрений изменением длины высевных отверстий и скоростью трактора.
По таблице 5 в зависимости от выбранной рабочей скорости, заданной дозы внесения удобрений необходимо определить длину(в мм) высевных отверстий на штанге и установить ее на подкормщике, кон-
27
тролируя эту длину по линейке, расположенной на штанге подкормщика.
Т а б л и ц а 5. Настройка подкормщика на требуемую дозу внесения удобрений
|
Длина высевного отверстия (мм) при передаче трактора |
|
|
||||||
Доза, |
|
|
Беларус 800/820 |
|
|
|
|
||
кг/га |
V - без |
пони- |
IV - без пони- |
V - с |
пони- |
IV - с |
пони- |
|
|
|
жающего |
-ре |
жающего |
-ре |
жающим |
- ре жающим |
- ре |
||
|
дуктора |
(10 |
дуктора |
(8, 9 |
дуктором (7, 97 |
дуктором (6, 73 |
|||
|
км/ч) |
|
км/ч) |
|
км/ч) |
|
км/ч) |
|
|
60 |
6 |
|
7 |
|
6 |
|
5 |
|
|
80 |
12 |
|
10 |
|
9 |
|
8 |
|
|
100 |
15 |
|
13 |
|
12 |
|
10 |
|
|
150 |
23 |
|
20 |
|
18 |
|
15 |
|
|
200 |
- |
|
27 |
|
23 |
|
21 |
|
|
250 |
- |
|
- |
|
30 |
|
25 |
|
|
300 |
- |
|
- |
|
- |
|
30 |
|
|
Проверка соответствия длины высевных отверстий заданной дозе внесения удобрений проводится следующим образом. Требуемый расход удобрений за 1 мин через одно высевное отверстие определяют по формуле
q = QBV , 600n
где q - масса удобрений, которая должна высеяться через одно высевное отверстие за 1 мин, (кг/мин);
Q - заданная норма внесения удобрений, кг/га; B - ширина захвата агрегата, м;
V - рабочая скорость агрегата, км/ч;
n - количество высевных отверстий на штанге.
Через высевное отверстие штанги в емкость(стакан, коробку и т. п.) в течение 1 мин отбирают пробу и сравнивают ее массу в расчетной.
Прицепная машина со штанговым распределителем МТТ-4Ш имеет бункер объемом 4 м3, а штанга для внесения удобрений унифицирована с машиной РШУ-12. Дозирующее устройство аналогично такому устройству машины МВУ-5.
28
Особенности требований безопасности при работе с машинами для внесения удобрений
К работе с машинами для внесения удобрений допускаются трактористы, прошедшие инструктаж по технике безопасности и знающие правила эксплуатации.
При погрузке и выгрузке, ремонтных работах и обслуживании машин строповку производить только за специальные отверстия, расположенные на перегородке бункера, а рассеивателя РУ-3000 за скобы, установленные на полуосях. Строповку рассеивателя РУ-3000 в собранном виде производить с помощью специальной траверсы.
При эксплуатации машин необходимо соблюдать следующие правила:
-проверить надежность агрегатирования с трактором, крепления карданной передачи, метателей и защитных кожухов, исправность электрооборудования и тормозной системы;
-не начинать работу не убедившись, что движение агрегата и работа механизмов никому не угрожает;
-не начинать работу с удобрениями без защитных средств(респиратор либо марлевая повязка, очки защитные);
-повороты и переезды выполнять в выключенным ВОМ трактора
изакрытыми заслонками при наличии удобрений в бункере;
-производить ремонт и обслуживание рабочих органов при выключенном двигателе трактора и установке машин на опоры;
-не допускать во время работы присутствия посторонних лиц на машинах и в рабочей зоне (в радиусе 25 м);
-не превышать установленной скорости движения;
-не оставлять агрегат, заторможенный стояночным тормозом на уклонах более 10%;
-не производить очистку от остатков удобрений вблизи водоемов. Эту работу выполнять в соответствующем месте;
-не находиться между трактором и машиной, если трактор не зафиксирован ручным тормозом или подкладыванием колесных башма- ков-упоров;
-не находиться между трактором и машиной во время работы;
-перед выходом из кабины трактора рассеиватель РУ-1600 опустить на землю; заглушить двигатель и вынуть ключ зажигания;
29
-перед работой с гидравлической системой рассеиватель - РУ 1600 опустить на землю. Заглушить двигатель и снизить давление в системе;
-использование гидравлических шлангов не должно превышать 6 лет, включая возможное хранение на складе в течение 2 лет;
-хранение машин для внесения удобрений без трактора допускается только с пустым бункером на плоском и твердом основании.
