- •Основные конструкционные элементы радиационно-технологической линии, работающей на основе ускорителя электронов и их характеристики.
- •Основные конструкционные элементы радиационно-технологической линии, формирующей пучки тормозного излучения и их характеристики.
- •Основные конструкционные элементы радиационно-технологической линии, формирующей поток гамма излучения от радионуклидных изотопов и их характеристики.
- •Какие характеристики радиационного оборудования влияют на формирование поглощенной дозы в мишенях, облучаемой пучком электронов?
- •Какие характеристики радиационного оборудования влияют на формирование поглощенной дозы в мишенях, облучаемой пучком тормозного излучения?
- •Какие характеристики радиационного оборудования влияют на формирование поглощенной дозы в мишенях, облучаемой потоком гамма излучения от радионуклидных источников?
- •Определение «поглощенная доза» в мишенях, облучаемых ионизирующим излучением. Единицы измерения дозы. Единицы измерения энергии электронов и гамма излучения.
- •Определение «активность радиоизотопных источников». Единицы измерения активности. Какие и как получают радиоизотопные источники для промышленных гамма установок?
- •Чем отличается тормозное излучение, формируемое на ускорителе электронов, от гамма излучения радиоизотопных установок?
- •Как проводится оптимизация толщины обрабатываемого материала при облучении пучком электронов и пучком тормозного излучения?
- •Основные конструкционные элементы конвертера пучка электронов в пучок тормозного излучения. Функции каждого конструкционного элемента конвертера.
- •По каким характеристикам проводится оптимизация конструкции конвертера пучка электронов в пучок тормозного излучения?
- •Чем отличается расчетный модуль «Analytics» от расчетного модуля «Monte Carlo»? Программа ModeRtl.
- •Предельно допустимые энергии электронов и гамма излучения, используемые в промышленных радиационно-технологических процессов.
- •16. Принцип работы ионизационной камеры.
- •17. Основные механизмы взаимодействие гамма-квантов с веществом.
- •18. Основные механизмы взаимодействие электронов с веществом. Пробег электронов.
- •19. Эффекты воздействия радиации на человека: Соматические, Генетические.
- •20. Принципы работы компьютерной томографии.
- •Развитие современного компьютерного томографа
- •Поколения компьютерных томографов: от первого до четвёртого
- •Спиральная компьютерная томография
- •21. Какие радиобиологические эффекты взаимодействия ионизирующего излучения с веществом используются в процессе радиационной стерилизации, радиационной терапии и хирургии.
- •22. В каких направлениях радиационной медицины произошли «революционные изменения» благодаря развитию и увеличения мощности компьютерных технологий?
- •23. Основной принцип радиационной хирургии. Как этот принцип решается практически? Какие радиационные установки используются в радиационной хирургии?
- •24. На каких этапах радиационной хирургии эффективно используются компьютерные технологий?
Чем отличается тормозное излучение, формируемое на ускорителе электронов, от гамма излучения радиоизотопных установок?
Преимуществом ускорителей электронов является их меньшая радиационная опасность (при выключении они радиационно безопасны), а в радионуклидный источник постоянно излучает. Мощность и геометрия пучка, энергия и сила тока электронного излучения поддаются регулированию в широком диапазоне, у радионуклидных источников не регулируемо все это, а со временем уменшается. Ускорители электронов служат для генерации тормозного рентгеновского излучения. Тормозное излучение возникает при взаимодействии электронов с электрическим полем атомных электронов материала мишени. Это излучение имеет непрерывный спектр от нуля до максимальной энергии, соответствующей энергии электронов, а у радионукл. – дискретный спектр. Тормозное излучение отличается от электронного излучения большей проникающей способностью. Для получения тормозного излучения пучок электронов направляют на мишень из металла с большим атомным номером, например, вольфрам, тантал и др. На Рис.3. приведено сравнение спектра фотонов радионуклидов 60Со и 137Cs со спектром тормозного излучения от пучка 5 МэВ электронов в конверторе из вольфрама.
Рис.3. Сравнение спектра фотонов радионуклидов 60Со и 137Cs со спектром тормозного излучения от 5 МэВ электронов в конверторе из вольфрама.
Как проводится оптимизация толщины обрабатываемого материала при облучении пучком электронов и пучком тормозного излучения?
Основные конструкционные элементы конвертера пучка электронов в пучок тормозного излучения. Функции каждого конструкционного элемента конвертера.
Для получения тормозного излучения пучок электронов направляют на мишень из металла с большим атомным номером, например, вольфрам, тантал и др. Далее за металлом находится охладитель(охладитель мишени) и поглатитель(поглатитель электронов, чтобы пропускал только гамма-излучение).

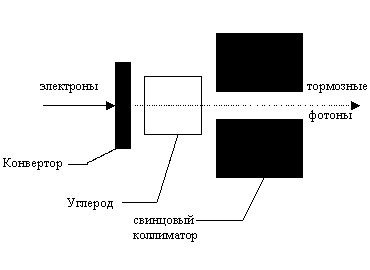

В качестве конвертора используют тугоплавкий метал с большим атомным номером Z, например, пластинка тантала (Z = 73). Эта пластина располагается на выходе ускорителя электронов. За конвертором помещается поглотитель электронов, прошедших конвертор, например, углерод. Углеродный поглотитель также резко снижает число мягких фотонов в тормозном спектре, делая его энергетическую зависимость более плоской. За поглотителем располагается коллиматор. Коллиматор формирует четкие пространственные границы пучка фотонов.
Конвертор может быть многослойным. При этом функцию конвертации выполняет только первый слой всего пакета, а остальные слои служат хладагентами и поглотителями электронов, прошедших через пластину-конвертор.
По каким характеристикам проводится оптимизация конструкции конвертера пучка электронов в пучок тормозного излучения?
Увеличиваем толщину пластин в конверторе и смотрим, чтобы уменьшилось число электронов, которые прошли конвертор, и увеличился % электронов, что сконвертировались в тормозное излучение. Уменьшаем толщину пластин, чтобы оптимизировать поглощенную дозу облучаемым продуктом и сделать ее более равномерной (чем больше толщина пластины, тем слабее излучение, т.к. электроны не проходят, гамма-излучение более проникающее, но менее энергетичное, а также чем толще пластина, тем гамма-кванты рассеиваются на большие углы).
Как влияют изменение ширины сканирования пучка электронов/фотонов, скорости движения конвейера и расстояние от выходного окна сканера до конвейера на величину поглощенной дозы в материале облучаемых мишеней?
Поглощенная доза тем меньше чем выше скорость конвейера, больше расстояние до него, и больше ширина пучка.
чем выше скорость движения конвейера - тем меньше величина поглощённой дозы.
чем больше ширина сканирования пучка - тем меньше величина поглощённой дозы.
чем больше расстояние от выходного окна сканера до конвейера - тем меньше величина поглощённой дозы.
