Скелет шейного отдела позвоночного столба

Скелет шеи образован у всех млекопитающих 7 позвонками за редким исключением (у ленивца 6-9 позвонков), с которыми очень рано срастаются остатки редуцированных ребер. Шейные позвонки делятся на типичные и атипичные. Типичные шейные позвонки имеют сходное строение, к ним относятся 3, 4, 5 и 6-ой позвонки. Атипичными позвонками являются 1, 2 и 7-ой позвонки. В связи с длиной и подвижностью шеи позвонки этого отдела отличаются сильно выпуклой головкой, вогнутой ямкой, слабым развитием остистого отростка и крупными межпозвоночными отверстиями.

INCLUDEPICTURE "http://www.kgau.ru/distance/resources/turitcyna/img/Image86.jpg" \* MERGEFORMATINET Рис.6. Шейный отдел позвоночника крупного рогатого скота (слева – дорсальная поверхность, справа – вентральная поверхность)

I-VII – шейные позвонки; I – атлант; II – эпистрофей

1 – дорсальная дужка атланта; 2 – крыло атланта; 3 – крыловое отверстие атланта; 4 – межпозвоночное отверстие атланта; 5 – краниальная суставная ямка атланта; 6 – ямка атланта; 7 – вентральный бугорок атланта; 8 – краниальный суставной отросток эпистрофея; 9 – межпозвоночное отверстие эпистрофея; 10 – гребень эпистрофея; 11 – поперечный отросток эпистрофея; 12 – вентральный гребень; 13 – поперечнореберный отросток (поперечная ветвь); 14 – поперечнореберный отросток (реберная ветвь); 15 – поперечнореберный отросток (вентрокаудальный бугорок); 16 – остистый отросток; 17 – каудальный суставной бугорок; 18 – краниальный суставной бугорок; 19 – тело VII шейного позвонка.

Типичные шейные позвонки массивные, характеризуются наличием двуветвистых поперечнореберных отростков, у основания которых проходит поперечное отверстие. Суставные отростки мощные. Остистые отростки небольшие, направлены дорсокраниально, их высота увеличивается в каудальном направлении. Головки и ямки ярко выражены.

Видовые особенности типичных шейных позвонков:

• лошадь - позвонки очень массивные и длинные, головки и ямки сильно выражены, остистые отростки отсутствуют, вместо них имеются шероховатости. Реберные ветви поперечнореберных отростков направлены краниально, а поперечные ветви - каудально. Вентральные гребни сильно выражены, за исключением 6-го шейного позвонка.

• крупный рогатый скот - позвонки массивные, короткие, головки и ямки хорошо выражены, остистые отростки развиты, имеют утолщенные концы, их длина возрастает в каудальном направлении. Реберные ветви поперечнореберных отростков расположены вентрально, поперечные ветви - латерально. На 6-ом позвонке реберная ветвь широкая и длинная, вентрального гребня нет.

• свинья - позвонки массивные, но очень короткие, головки и ямки плоские, дужки узкие, а междуговые отверстия широкие. Остистые отростки узкие и длинные. Реберные ветви поперечнореберных отростков широкие и пластинчатые, налегают друг на друга как черепица. В основании поперечнореберных отростков находится, помимо поперечного, дорсовентральное отверстие. Вентрального гребня нет.

INCLUDEPICTURE "http://www.kgau.ru/distance/resources/turitcyna/img/Image100d.jpg" \* MERGEFORMATINET Рис.7. Типичный шейный позвонок лошади

1 – тело позвонка; 2 – головка позвонка; 3 – ямка позвонка; 4 – первый грудной позвонок; 5 – межпозвоночное отверстие; 6 – краниальные суставные отростки; 7 – каудальные суставные отростки; 8 – краниальная межпозвоночная вырезка; 9 – каудальная межпозвоночная вырезка; 10 – поперечная ветвь поперечнореберного отростка; 11 – реберная ветвь поперечнореберного отростка; 12 – поперечное отверстие; 13 – вентральный гребень; 14 – сосцевидный отросток.

Первый шейный позвонок – атлант – обеспечивает большую подвижность головы, у него кольцевидная форма. На атланте различают дорсальную и вентральную дужки, вместо остистого отростка имеется дорсальный бугорок, вместо вентрального гребня - вентральный бугорок. Поперечные отростки срослись с суставными отростками и сформировали мощные крылья атланта. На переднем конце атланта находятся краниальные суставные ямки, которые служат для соединения с мыщелками затылочной кости, на заднем конце находятся каудальные суставные поверхности для соединения со вторым шейным позвонком. На вентральной поверхности крыльев расположены крыловые ямки, на дне которых находятся крыловые отверстия. Крыловое отверстие желобком соединяется с межпозвоночным отверстием, которое, в свою очередь, соединяется с позвоночным каналом. Внутри позвоночного отверстия каудально находится фасетка для зубовидного отростка 2-го шейного позвонка.

INCLUDEPICTURE "http://www.kgau.ru/distance/resources/turitcyna/img/Image100a.jpg" \* MERGEFORMATINET Рис.8. Aтлант лошади (по Koch T.)

INCLUDEPICTURE "http://www.kgau.ru/distance/resources/turitcyna/img/Image100e.jpg" \* MERGEFORMATINET Рис.9. Aтлант рогатого скота (по Koch T.)

INCLUDEPICTURE "http://www.kgau.ru/distance/resources/turitcyna/img/Image100c.jpg" \* MERGEFORMATINET Рис.10. Aтлант свиньи (по Koch T.)

1 – дорсальная дужка; 2 – вентральная дужка; 3 – дорсальный бугорок; 4 – вентральный бугорок; 5 – крылья атланта; 6 – каудальная суставная поверхность; 7 – краниальная суставная ямка; 8 – крыловое отверстие; 10 – межпозвоночное отверстие; 11 – поперечное отверстие; 12 – поперечный канал; 13 – связочная ямка зубовидного отростка 2-го шейного позвонка.

Видовые особенности атланта:

• лошадь – крылья атланта с округлыми краями сильно загнуты вентрально, вследствие чего крыловые ямки глубокие. Имеется поперечное отверстие. Фасетка для зубовидного отростка 2-го шейного позвонка занимает только каудальную половину вентральной дужки.

• курпный рогатый скот – каудальные углы крыльев атланта расставлены шире, чем краниальные. Крыловая ямка мелкая. Поперечное отверстие отсутствует. Фасетка для зубовидного отростка 2-го шейного позвонка занимает только каудальную половину вентральной дужки.

• свинья – в крыльях атланта хорошо развиты краниальные и каудальные углы. У основания крыльев начинается поперечный канал, идущий в плоскую крыловую ямку. Дужки позвонка узкие. Дорсальный бугорок хорошо развит, вентральный бугорок узкий и выступает каудально.

Второй шейный позвонок – эпистрофей – называется также осевым позвонком, характеризуется зубовидным отростком вместо головки позвонка. Вместо остистого отростка имеется гребень, поперечнореберные отростки неветвящиеся и слабо выражены, у их основания есть поперечное отверстие. Впереди поперечного находится межпозвоночное отверстие. Краниальные суставные отростки формируют вокруг зубовидного отростка мощную суставную поверхность.

INCLUDEPICTURE "http://www.kgau.ru/distance/resources/turitcyna/img/Image100b.jpg" \* MERGEFORMATINET Рис.11. Эпистрофей лошади (по Ellenberg и W. Baum H.)

INCLUDEPICTURE "http://www.kgau.ru/distance/resources/turitcyna/img/Image100p.jpg" \* MERGEFORMATINET Рис.12. Эпистрофей крупного рогатого скота (по Ellenberg и W. Baum H.)

INCLUDEPICTURE "http://www.kgau.ru/distance/resources/turitcyna/img/Image100k.jpg" \* MERGEFORMATINET Рис.13. Эпистрофей свиньи (по Ellenberg и W. Baum H.)

1 – тело эпистрофея; 2 – вентральный гребень; 3 – дорсальная поверхность зубовидного отростка; 4 – ямка; 5 – гребень; 6 – вентральная (суставная) поверхность зубовидного отростка; 7 – краниальная суставная поверхность; 8 – каудальные суставные отростки; 10 – межпозвоночное отверстие; 11 – каудальная межпозвоночная вырезка; 12 – поперечнореберный отросток; 13 – поперечное отверстие.

Видовые особенности эпистрофея:

• лошадь – эпистрофей - самый мощный и длинный из всех позвонков лошади. Зубовидный отросток с плоской дорсальной поверхностью и выпуклой вентральной суставной поверхностью. Очень мощный гребень эпистрофея каудально раздваивается и срастается с каудальными суставными отростками. Вентральный гребень ярко выражен.

• рогатый скот – зубовидный отросток имеет глубокую полуцилиндрическую выемку для закрепления мощной связки зуба. Дорсальный гребень имеет вид квадратной пластинки, скошенной краниально.

• свинья – зубовидный отросток цилиндрической формы. Дорсальный гребень высокий, с краниальным скосом. Тело короткое, ямка позвонка плоская.

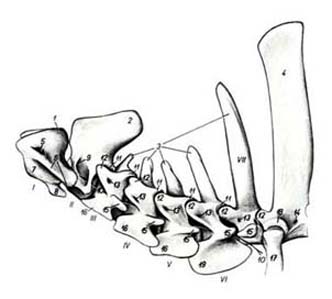

INCLUDEPICTURE "http://www.kgau.ru/distance/resources/turitcyna/img/Image87.jpg" \* MERGEFORMATINET Рис.14. Шейный отдел позвоночника свиньи – латеральная поверхность (по П.Попеску)

1 – дорсальный бугорок атланта; 2 – гребень эпистрофея; 3 – остистые отростки; 4 – первый грудной позвонок; 5 – крыловое отверстие; 6 – крыло атланта; 7 – вентральная дужка атланта; 8 – вентральный бугорок атланта; 9 – межпозвоночное отверстие эпистрофея; 10 – поперечное отверстие эпистрофея; 11 – дужки шейных позвонков; 12 – краниальные суставные отростки; 13 – дорсовентральные отверстия шейных позвонков; 14 – дорсовентральное отверстие первого грудного позвонка; 15 – поперечные ветви поперечнореберных отростков; 16 – реберные ветки поперечнореберных отростков; 17 – первое ребро; 18 – краниальная реберная ямка первого грудного позвонка.

I – атлант; II – эпистрофей; III-VI – типичные шейные позвонки (3, 4, 5, 6); VII – седьмой шейный позвонок.

Седьмой шейный позвонок – снабжен одной каудальной парой реберных фасеток, которые служат для прикрепления головки первого ребра. Поперечный отросток не ветвится, в его основании отсутствует поперечное отверстие. Остистый отросток поставлен вертикально, более мощный, чем на остальных шейных позвонках. У лошади сильноразвиты головка и ямка позвонка, слабо выражены остистый отросток и вентральный гребень. У крпного рогатого скота головка и ямка позвонка большие, вентральный гребень отсутствует, остистый отросток мощный и широкий. У свиньи головка и ямка плоские, помимо межпозвоночного имеется дорсовентральное отверстие.
