Классы главных балок по прочности для некоторых типовых пролетных строений с напрягаемой арматурой
при
и hb=0,4.
№ п/п |
Инв. № проекта |
Расчетный пролет, м |
Марка бетона |
Класс по изгибающему моменту |
Класс по поперечной силе |
1 |
9038 |
15,8 |
450 |
8,9 |
10,9 |
2 |
9039 |
18,0 |
400 |
12,7 |
- |
3 |
9040 |
22,9 |
400 |
9,3 |
9,1 |
4 |
9041 |
26,9 |
600 |
8,6 |
10,1 |
5 |
9042 |
33,5 |
400 |
8,2 |
- |
6 |
161/2 |
15,8 |
400 |
9,3 |
- |
7 |
161/3 |
18,0 |
450 |
12,3 |
12,1 |
8 |
161/4 |
22,9 |
450 |
10,4 |
12,0 |
9 |
161/5 |
26,9 |
550 |
8,8 |
10,3 |
10 |
161/6 |
33,5 |
450 |
10,7 |
- |
11 |
185/2 |
22,9 |
500 |
17,4 |
9,0 |
12 |
185/3 |
26,9 |
400 |
10,1 |
- |
13 |
185/4 |
33,5 |
450 |
11,4 |
7,3 |
14 |
5390 |
18,0 |
400 |
14,9 |
- |
15 |
5390 |
22,9 |
400 |
15,3 |
- |
16 |
5390 |
26,9 |
400 |
13,2 |
- |
17 |
9535 |
18,0 |
400 |
10,1 |
- |
18 |
9535 |
22,9 |
400 |
10,2 |
- |
19 |
9535 |
26,9 |
400 |
10,5 |
- |
20 |
9535 |
33,5 |
400 |
10,1 |
- |
21 |
Шифр 1713а |
23,0 |
530 |
11,5 |
- |
22 |
7905/2 |
22,9 |
340 |
8,9 |
12,2 |
23 |
556/1 |
15,8 |
400 |
12,4 |
15,9 |
24 |
556/2 |
18,0 |
400 |
12,4 |
20,8 |
25 |
556/3 |
22,9 |
400 |
12,3 |
9,5 |
26 |
556/5 |
26,9 |
400 |
12,6 |
9,3 |
Приложение 4 коэффициент уменьшения динамического воздействия временной нагрузки
Коэффициент уменьшения динамического воздействия временной нагрузки для расчета элементов на выносливость определяют по формуле:
,
где
;
- динамические коэффициенты, которые
принимают:
а) для расчета главной балки
при
;
;
при
;
;
б) для расчета плиты балластного корыта – согласно таблице.
Значения динамических коэффициентов
Толщина балластного слоя под шпалой по оси моста hb, м |
|
|
0,25 0,50 0,75 1,00 |
1,50 1,50 1,41 1,33 |
1,33 1,33 1,27 1,22 |
Примечание. При промежуточных значениях hb – по интерполяции.

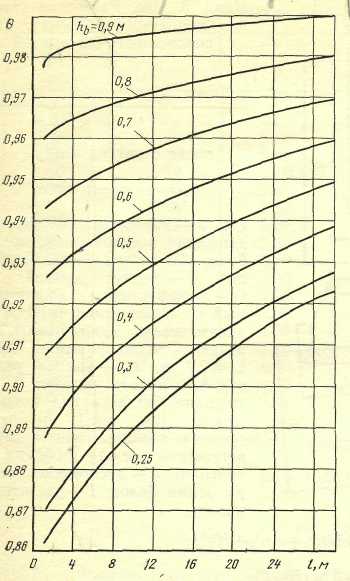

Прил. 4. Рис. 2. Значения коэффициента для расчета
плиты балластного корыта.
Прил. 4. Рис. 1. Значения коэффициента для расчета главных балок.
