Сигнализация предназначается для
подачи звукового и светового сигналов
при аварийных отключениях выключателя,
например от средств релейной защиты,
а также светового сигнала при
несоответствии между положением
выключателя и его ключа управления.
Аппаратура схемы сигнализации
располагается на отдельной панели и
соединяется со щитом управления при
помощи шинок аварийной сигнализации
(ЕНА) и световой сигнализации несоответствия
(ЕР) – шинок мигающего света.
Основным элементом аварийной
сигнализации является устройство
импульсной сигнализации, состоящее
из поляризованного реле (KLH)
и промежуточного трансформатора
напряжения (TL).

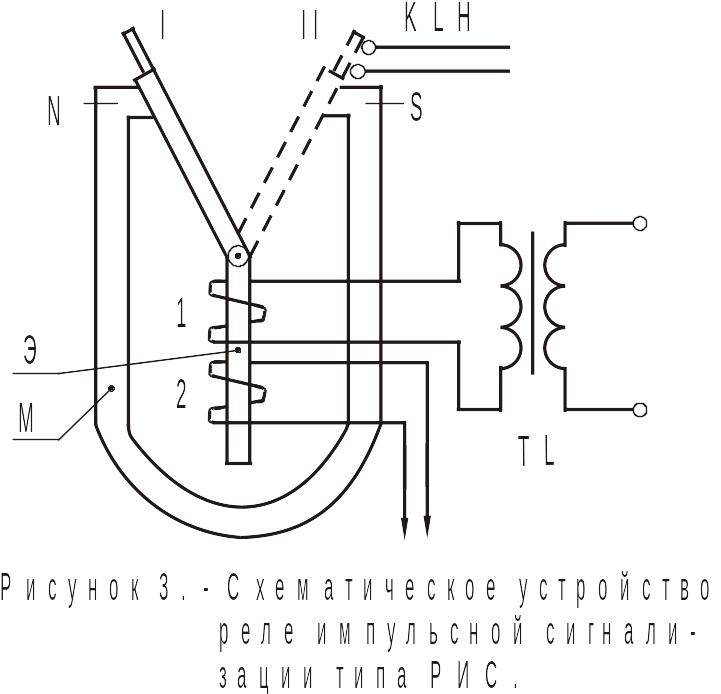

Принципиальная схема действия реле
импульсной сигнализации (KLH)
следующая (рисунок 3).
Реле состоит из постоянного магнита
(М) и электромагнита (Э), имеющего две
катушки (1) и (2). Катушка (1) включается
во вторичную цепь трансформатора (TL),
обычно встроенного в реле типа РИС
(KLH). Катушка (2) реле
включается в цепь съема звукового
сигнала.
48
Одна из вторичных обмоток (II)
соединена по схеме звезда, вторая (III)
по схеме – разомкнутый треугольник.
Обмотка II позволяет
измерять напряжения всех фаз, обмотка
III предназначена для
измерения геометрической суммы
напряжений 3-х фаз. Нормально напряжение
на зажимах обмотки III
равно нулю. При замыкании одной из фаз
на землю (металлическом) на зажимах
обмотки III появляется
напряжение равное геометрической сумме
двух неповрежденных фаз. Схема
разомкнутого треугольника является
схемой фильтра напряжений нулевой
последовательности на зажимах которого,
при однофазном замыкании на землю в
первичной цепи появляется утроенное
напряжение нулевой последовательности.
Реле напряжения срабатывает под
воздействием появившегося напряжения,
извещая обслуживающий персонал о
возникновении однофазного замыкания
на землю (обычно это звуковой сигнал
на подстанции, а в лаборатории звонок
заменен световым сигналом).
По показаниям вольтметров можно
определить в какой из фаз произошло
замыкание.
В лабораторных условиях вместо
трехфазного пятистержневого трансформатора
используется три однофазных трансформатора,
подключенных к сети 380/220 В через
разделительный трансформатор с
изолированной нейтралью.
В связи с этим проверка работы схемы
контроля изоляции (при замыкании одной
из фаз на землю) выполняется в два этапа.
В первом этапе вторичные обмотки
трансформаторов напряжения соединяют
в схему "звезда" и питают вольтметры
контроля изоляции фаз – V.
Во втором этапе – вторичные обмотки
подключаются по схеме разомкнутого
треугольника (на сумму напряжений трех
фаз) и питают реле сигнализации замыканий
на землю – реле напряжения кU
и нулевой вольтметр – V0.
Эти схемы приведены на рис.4а и 4б.
372. Описание схемы сигнализации
Описание лабораторной установки
47
