7. Ограничение токов кз
Ограничение токов КЗ в различных узлах электроэнергетической системы важно для ограничения последствий аварий, для снижения стоимости аппаратуры и проводников распределительных устройств.
Суть методов ограничения токов КЗ заключается в использовании дополнительного сопротивления в цепи КЗ, необходимое значение которого может быть рассчитано.
Введение дополнительного сопротивления в цепь тока КЗ осуществляется либо установкой аппаратов – токоограничивающих реакторов, либо созданием искусственно удаленного пути для тока КЗ. Естественно, что установка реакторов требует дополнительных затрат, кроме того на дополнительных сопротивлениях увеличиваются потери напряжения и потери мощности.
Распространенными и действенными способами ограничения токов КЗ являются секционирование электрических сетей и использование трансформаторов с расщепленными обмотками.
Секционирование позволяет уменьшить уровни токов КЗ в электроустановках в 1,5-2 раза.
Выбор средств ограничения токов КЗ окончательно решается технико-экономическим сопоставлением вариантов.
Пример 7.1
Выбрать групповой реактор для ограничения тока КЗ в цепи шести линий, питающих потребителейот шин 10 кВ генераторного распределительного устройства ТЭЦ (рис. 7.1). Максимальный ток продолжительного режима работы каждой линии Imax = 310 А. Суммарное начальное значение периодической составляющей тока КЗ на шинах 10 кВ InoK2 = 60.69 кА. К установке на линиях принимается вакуумный выключатель ВВТЭ-10 с Iном.откл. = 20 кА. Полное время отключения КЗ tоткл = 1,1 с.
Решение
Намечаем к установке сдвоенный реактор серии РБГС (с горизонтальным расположением фаз) на номинальное напряжение 10 кВ с номинальным током ветви Iном = 1000 А. При этом учитываем, что линии распределены по три на каждую ветвь реактора, т.е.
Iном
= 1000 А > Imax
= 3
= 930 A
Определим результирующее сопротивление цепи КЗ при отсутствии реактора.
.

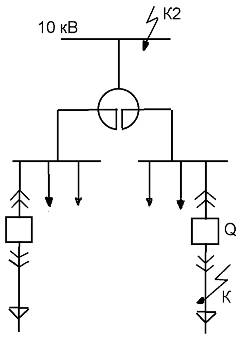

Рисунок 7.1 к примеру 7.1
Требуемое сопротивление цепи КЗ из условия обеспечения номинальной отключающей способности выключателя определяется по формуле
Ом
Требуемое сопротивление реактора для ограничения тока КЗ
0,303 – 0,1 = 0,203 Ом
Выбираем окончательно реактор РБСГ-10-2х1000-0,22 с параметрами Uном = 10 кВ, Iном = 1000 А, Хр = 0,22 Ом, imax = 55 кА.
Результирующее сопротивление цепи КЗ с учетом реактора
Ом.
Фактическое значение периодической составляющей тока КЗ за реактором
Проверка стойкости реактора в режиме КЗ
Электродинамическая стойкость. Ударный ток КЗ
,
где kу = 1,9
Условие электродинамической стойкости
-
условие выполняется
Термическая стойкость. Завод гарантирует время термической стойкости tтер = 8с и среднеквадратический ток термической стойкости
Остаточное напряжение на шинах генераторного распределительного устройства при КЗ за реактором:
Потеря напряжения при протекании максимального тока в нормальном режиме работы определяется с учетом уменьшения сопротивления в нормальном режиме работы
;
.
где kсв
= 0,5 (из каталога данного реактора);
коэффициент мощности
фи принят равным 0,85, т.е.
0,53
Выбранный реактор удовлетворяет всем предъявленным требованиям.
