6.5 Задачи для самостоятельного решения
Задача 6.1
Выбрать токоограничивающий реактор на кабельной линии электростанции в целях ограничения токов КЗ до величины, указанной в таблице вариантов, таблица 5.1. Выбор реактора на отходящей кабельной линии осуществить в предположении, что секционный выключатель QB – включен.

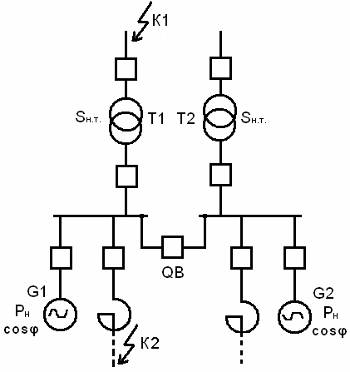

При выборе реактора учесть подпитку точки короткого замыкания К2 генераторов и от системы. Исходная схема к выбору реактора представлена на рисунке 5.1.
Рисунок 5.1 Схема электроустановки
Таблица 5.1 – Варианты исходных данных к задаче 6.1
№ варианта |
Максимальный рабочий ток кабельной линии Ip.max |
Номинальная мощность генераторов Рн, МВт |
Номинальный коэффициент мощности генераторов cosφ |
Номинальное напряжение установки Uн, кВ |
Величина ограничиваемой мощности КЗ Sпред, МВА |
Время действия защиты присоединения t, с |
КЗ в точке К1 SКЗ, МВА |
Номинальная мощность трансформаторов, МВА |
1 |
300 |
25 |
0,8 |
6,3 |
120 |
0,8 |
895 |
10,0 |
2 |
370 |
25 |
0,9 |
6,3 |
150 |
0,9 |
1160 |
10,0 |
3 |
450 |
30 |
0,92 |
6,3 |
140 |
0,85 |
1220 |
25,0 |
4 |
500 |
30 |
0,94 |
6,3 |
130 |
0,9 |
1360 |
25,0 |
5 |
550 |
35 |
0,88 |
6,3 |
120 |
0,9 |
1550 |
40,0 |
6 |
600 |
35 |
0,92 |
6,3 |
110 |
1,0 |
1580 |
63,0 |
7 |
650 |
32 |
0,86 |
6,3 |
140 |
1,2 |
1600 |
40,0 |
8 |
700 |
40 |
0,9 |
6,3 |
130 |
1,1 |
1250 |
40,0 |
9 |
750 |
40 |
0,88 |
10,5 |
100 |
1,2 |
1500 |
25,0 |
10 |
800 |
50 |
0,82 |
10,5 |
110 |
0,9 |
1350 |
25,0 |
11 |
480 |
50 |
0,84 |
10,5 |
120 |
0,9 |
1460 |
25,0 |
12 |
520 |
60 |
0,86 |
10,5 |
100 |
1,0 |
1300 |
63,0 |
13 |
590 |
60 |
0,88 |
10,5 |
110 |
1,2 |
1580 |
63,0 |
14 |
380 |
36 |
0,81 |
10,5 |
120 |
1,1 |
1530 |
40,0 |
15 |
540 |
36 |
0,92 |
10,5 |
130 |
0,9 |
1250 |
40,0 |
16 |
440 |
44 |
0,83 |
10,5 |
100 |
0,8 |
900 |
25,0 |
17 |
550 |
44 |
0,85 |
10,5 |
110 |
0,7 |
1590 |
25,0 |
18 |
620 |
32 |
0,84 |
6,3 |
120 |
0,8 |
1180 |
40,0 |
19 |
690 |
32 |
0,86 |
6,3 |
130 |
0,9 |
990 |
63,0 |
20 |
730 |
38 |
0,9 |
10,5 |
120 |
1,1 |
1250 |
63,0 |
21 |
770 |
42 |
0,88 |
10,5 |
130 |
1,0 |
1500 |
40,0 |
22 |
840 |
42 |
0,92 |
10,5 |
140 |
1,2 |
1400 |
25,0 |
23 |
880 |
36 |
0,84 |
10,5 |
150 |
0,8 |
980 |
25,0 |
24 |
650 |
36 |
0,85 |
10,5 |
130 |
0,9 |
1280 |
40,0 |
25 |
380 |
50 |
0,86 |
10,5 |
140 |
1,1 |
1430 |
63,0 |
26 |
490 |
50 |
0,86 |
10,5 |
120 |
1,2 |
1540 |
80,0 |
27 |
550 |
28 |
0,88 |
6,3 |
100 |
0,9 |
1070 |
6,3 |
28 |
680 |
28 |
0,9 |
6,3 |
120 |
0,8 |
1620 |
10,0 |
29 |
820 |
25 |
0,92 |
6,3 |
110 |
0,9 |
1250 |
16,0 |
30 |
940 |
25 |
0,84 |
6,3 |
130 |
1,0 |
1470 |
25,0 |
31 |
900 |
25 |
0,88 |
10,5 |
150 |
0,92 |
1600 |
6,3 |
32 |
570 |
32 |
0,92 |
10,5 |
140 |
0,86 |
1460 |
10,0 |
33 |
800 |
40 |
0,94 |
10,5 |
130 |
0,98 |
1500 |
25,0 |
34 |
380 |
36 |
0,96 |
6,3 |
120 |
1,1 |
1290 |
40,0 |
35 |
720 |
25 |
0,9 |
6,3 |
110 |
1,2 |
1390 |
63,0 |
Задача 6.2
Выбрать сборные шины распредустройства 6 или 10 кВ по данным приведённым в таблице вариантов 6.1. Выбранные шины проверить на действие токов КЗ.
Таблица 6.1 – Варианты исходных данных
№ варианта |
Номинальное напряжение установки Uн, кВ |
Максимальная рабочая мощность нагрузки Sp max , МВА |
Начальный сверхпереходный ток 3-х фазного КЗ I’’(3), кА |
Установившийся ток 3-х фазного КЗ I∞(3), кА |
Установившийся ток 2-х фазного КЗ I∞(2), кА |
Время действия защиты Tз, с |
Число использования максимума нагрузки Тmax, ч |
1 |
6,3 |
13 |
21 |
16 |
18 |
0,3 |
3000 |
2 |
6,3 |
24 |
22 |
17 |
19 |
0,4 |
3200 |
3 |
6,3 |
25 |
23 |
18 |
20 |
0,5 |
3400 |
4 |
6,3 |
26 |
24 |
19 |
21 |
0,6 |
3600 |
5 |
6,3 |
32 |
25 |
20 |
22 |
0,7 |
3800 |
6 |
6,3 |
30 |
26 |
21 |
23 |
0,8 |
4000 |
7 |
6,3 |
29 |
27 |
22 |
24 |
0,9 |
4200 |
8 |
10,5 |
60 |
28 |
23 |
23 |
1,0 |
4400 |
9 |
10,5 |
40 |
29 |
24 |
23 |
0,9 |
4600 |
10 |
10,5 |
52 |
30 |
25 |
24 |
0,8 |
4800 |
11 |
6,3 |
13 |
31 |
26 |
25 |
0,7 |
5000 |
12 |
6,3 |
14 |
32 |
27 |
26 |
0,6 |
5200 |
13 |
6,3 |
15 |
33 |
28 |
27 |
0,5 |
5400 |
14 |
6,3 |
16 |
34 |
29 |
28 |
0,4 |
5600 |
15 |
10,5 |
36 |
23 |
20 |
22 |
0,3 |
3200 |
16 |
10,5 |
38 |
24 |
21 |
23 |
0,6 |
4400 |
17 |
10,5 |
20 |
25 |
22 |
24 |
0,5 |
3600 |
18 |
10,5 |
22 |
26 |
23 |
25 |
0,6 |
3800 |
19 |
10,5 |
24 |
27 |
24 |
26 |
0,7 |
4000 |
20 |
10,5 |
26 |
28 |
25 |
27 |
0,8 |
4200 |
21 |
10,5 |
28 |
29 |
26 |
28 |
0,9 |
4400 |
22 |
10,5 |
40 |
30 |
27 |
27 |
1,0 |
4600 |
23 |
10,5 |
42 |
31 |
28 |
27 |
0,9 |
4800 |
24 |
10,5 |
44 |
32 |
29 |
27 |
0,8 |
5000 |
25 |
10,5 |
46 |
33 |
30 |
28 |
0,7 |
5200 |
26 |
10,5 |
48 |
34 |
31 |
29 |
0,6 |
5400 |
27 |
10,5 |
50 |
35 |
32 |
30 |
0,5 |
5600 |
28 |
10,5 |
32 |
36 |
33 |
31 |
0,4 |
5800 |
29 |
6,3 |
22 |
17 |
15 |
16 |
0,5 |
4000 |
30 |
6,3 |
24 |
15 |
13 |
14 |
0,5 |
4200 |
31 |
6,3 |
17 |
19 |
17 |
18 |
0,5 |
4600 |
32 |
6,3 |
19 |
21 |
19 |
20 |
0,7 |
4800 |
33 |
10,5 |
38 |
26 |
21 |
22 |
0,7 |
5000 |
34 |
10,5 |
40 |
25 |
20 |
21 |
0,7 |
5200 |
35 |
10,5 |
42 |
23 |
19 |
23 |
0,8 |
5400 |
