Контрольная работа
по дисциплине «Металлические конструкции»
ТЕМА: «Расчет и конструирование балочной клетки перекрытия и колонны»
Выполнил студент гр: ПГС сп 07-z1 Омельченко А.В.
Проверил преподаватель: Мартынов Е.А.
Омск 2010
Содержание
1.Исходные данные…………………………………………………………………………3
2.Расчет второстепенной балки……………………………………………………………4
3.Расчет главной балки……………………………………………………………………..7
3.1Подбор сечения главной балки…………………………………………………………9
4.Проверка прочности главной балки……………………………………………………12
5.Расчет сварных швов…………………………………………………………………….13
6.Проверка общей устойчивости………………………………………………………….15
7.Расчет центрально-сжатой колонны…………………………………………………….16
7.1Расчет колонны на устойчивость………………………………………………………17
7.2Местная устойчивость элементов………………………………………………………18
7.3Расчет базы центрально-сжатой колонны………..……………………………………19
7.4Определение толщины опорной плиты………………………………………………..20
Список используемой литературы………………………………………………………..22
|
|
|
|
|
|
МК –Сз-07-24сп – 2010 |
|||
|
|
|
|
|
|
||||
|
|
|
|
Подпись |
Дата |
||||
Выполнил |
Омельченко |
|
|
Контрольная работа |
Стадия |
Лист |
Листов |
||
Проверил |
Мартынов |
|
|
|
2 |
21 |
|||
|
|
|
|
СибАДИ Кафедра СК |
|||||
|
|
|
|
||||||
|
|
|
|
Исходные данные
Шифр: 024.
Размер балочной клетки: L1=4,8 м х L2=19,2 м.
Нормативная нагрузка на междуэтажное перекрытие:
-постоянная 240 кгс/м2;
-временная 730 кгс/м2.
Конструктивная высота перекрытия: 1,9 м.

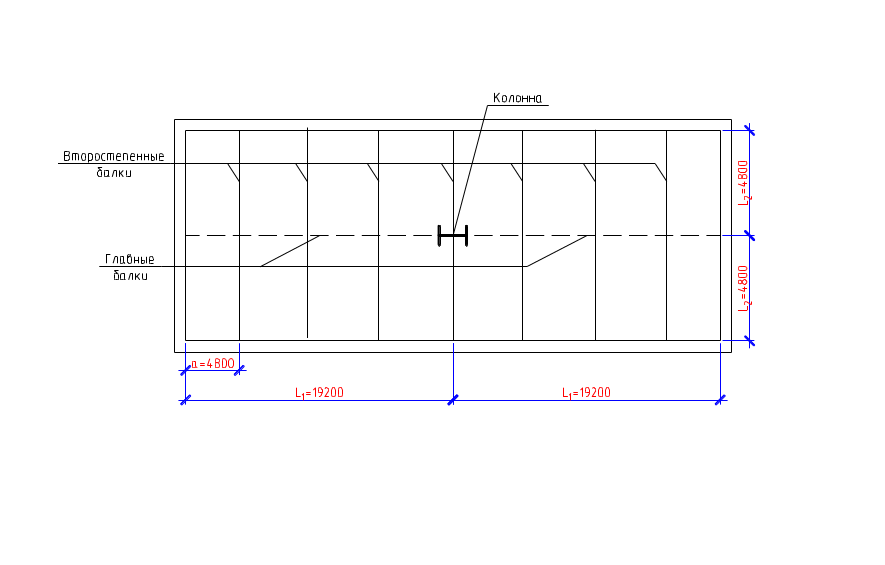

Схема балочной клетки
МК –Сз-07-24сп – 2010 |
Лист |
3 |
Расчет второстепенной балки перекрытия
2.1 Подбор сечения.
Второстепенные балки перекрытия проектируются прокатными двутаврового симметричного профиля. Конструктивная и расчетные схемы второстепенной балки представлена на рис. 1.
Рис. 1. Конструктивная и расчетная схемы второстепенной балки
Находим расчётную длину второстепенной балки lo вт.б
где lвт.б. – шаг главных балок или расстояние от внутренней грани стены до оси главной балки;
0,250 м – глубина заделки прокатной балки в стену (на 1 кирпич);
bп – ширина полки главной балки.
Конструктивные требования к главной балке из условия жесткости (обеспечения общей устойчивости):
,
т.к. это минимальная конструктивная
ширина полки при опирании метала на
металл,
где hгл.б. – высота главной балки,
где lгл.б. – длина главной баки.
МК –Сз-07-24сп – 2010 |
Лист |
4 |
Тогда при lгл.б. = 19,2 м
1)
.
Принимаю hгл.б. = 1,9 м.
2)
.
Принимаю bп = 0,4 м.
3)
Расчетная погонная нагрузка на второстепенную балку без учета собственного веса балки
,
кН/м
где qпост – нормативная постоянная нагрузка на междуэтажное перекрытие [задание];
fпост – коэффициент надежности по нагрузке для постоянной нагрузки, fпост=1,1 [2, табл. 1];
qвр – нормативная временная нагрузка на междуэтажное перекрытие [задание];
fвр – коэффициент надежности по нагрузке для временной нагрузки, fвр=1,2 [2, п. 3.7.];
a – шаг второстепенных балок
,
где lгл.б. – длина главной балки;
.
Максимальный расчетный изгибающий момент для равномерно загруженной балки, ориентировочным учетом собственного веса определяется по формуле:
где ψ – коэффициент, учитывающий вес балки, ψ = 1,05.
Требуемый момент сопротивления поперечного сечения второстепенной балки относительно нейтральной оси
,
где с – коэффициент,
учитывающий возможность развития
пластических деформаций, с=1,1 при
[1, табл. 66];
Ry – расчетное сопротивление по пределу текучести стали второстепенной балки C235 ГОСТ 27772-88 [1, табл. 50*], Ry = 23,5 кН/см2 [1, табл. 51*];
c – коэффициент условий работы, c = 1,1 [1, табл. 6*, прим. 4];
.
Принимаю балку двутавровую ГОСТ 8239-89 с моментом сопротивления 589,24 см3 и шириной полки 12 см [4, прил. 3, табл. 3.1], т.к. минимальная площадка опирания ж/б плит на второстепенную балку составляет 5,5 см, плюс шов в 1 см.
Принимаю двутавр № 33
МК –Сз-07-24сп – 2010 |
Лист |
5 |
-
hb = 330 мм
bf = 140 мм
t = 7,0 мм
s = 6,0 мм
Wx = 597,0 см3
Iх = 9840 см4
Sх = 339,0 см3
ρg = 0,422 кН/м
Уточняю максимальный расчетный изгибающий момент в сечении второстепенной балки, за счет фактической величины собственного веса:
где fв.б. – коэффициент надежности по нагрузки для собственного веса стальной балки, fв.б = 1,05 [2, табл. 1].
Проверка прочности по нормальным напряжениям:
где с* – коэффициент, учитывающий возможность развития пластических деформаций, с = 1,077
Ry – расчетное сопротивление по пределу текучести стали второстепенной балки C235 ГОСТ 27772-88 [1, табл. 50*], Ry =23,5 кН/см2 [1, табл. 51*];
c – коэффициент условий работы, c=1,1 [1, табл. 6*, прим. 4].
;
.
Условие выполняется, прочность балки обеспечена.
