Кабелі сільського зв'язку

Кабелі сільського зв'язку теж поділяються на з'єднувальні (міжстанційні) і абонентські.

Д ля міжстанційного зв'язку застосовують високочастотні одно- і двох четвірочні кабелі типу КСПП-14, КСПП-24 з діаметром жил 0,9 чи 1,2 мм, а також чотирьохчетвірочний КСПП 4*4 з діаметром жил 0,9 мм. По них працюють ВЧ системи передачі аналогові КНК-6 і КНК-12 і апаратура КАМА та цифрові ІКМ-15. Дальність передачі по міжстанційних з'єднувальних лініях складає 100 км (в середньому 40 км).

Одночетвірочні кабелі сільського зв'язку мають мідні жили діаметром 0,9 чи 1,2 мм та поліетиленову ізоляцію жил товщиною 0,7-0,8мм. Поверх скрутки накладається поліетиленова оболонка товщиною 0,9-1,0 мм і алюмінієвий екран – 0,1 мм. Зовнішня поліетиленова оболонка має товщину 1,2-1,5 мм.

Одночетвірочний кабель КСПП-14 випускається декількох модифікацій:

КСПП-14 – з поліетиленовою ізоляцією і поліетиленовою оболонкою в поліетиленовому шлангу.

КСППБ-14 – –//– броньований двома сталевими стрічками

КСППК-14 – –//–//– двома круглими дротами для прокладення через ріки.

КСПП і КСППБт – не броньований і броньований із вмонтованим тросом для підвішування на опорах.

Двохчетвірочний ВЧ кабель типу КСППБ-24 складається із двох броньованих одночетвіркових кабелів КСППБ, який має спільний зовнішній поліетиленовий шланг і в перерізі представляє собою 8.

Кабелі сільського зв'язку мають, як правило, мідні жили, поліетиленову ізоляцію і поліетиленову оболонку. В якості струмопровідних жил деколи застосовують алюмінієвий сплав, біметал (Al, Cu) і сталь.

Для абонентських ліній використовують звичайні кабелі МТМ типу ТПП ємністю до 502, а в основному 10-20 парні, а також однопарні кабелі типу ПРППМ –1х2 і ПРППА –1х2 . Всі кабелі сільського зв'язку мають мідні чи алюмінієві жили, поліетиленову ізоляцію та пластмасову вологозахисну оболонку.Довжина абонентських ліній не більше 15 км.

Однопарні кабелі мають діаметр жил 0,8; 0,9;1,2мм(ПРППМ) та 1,6 мм (ПРППА)

Застосовуються також для програм радіомовлення на селі однопарні кабелі підсиленої конструкції типу МРМ 1-2 і звичайні ПРППМ-12.

(МРМ-12 – магістральний фідерний кабель ) Діаметр жил цих кабелів – 0,8; 0,9; 1,2мм.

ПРВПМ-12 – провід радіочастотний з полівінілхлоридною ізоляцією, поліетиленовою оболонкою, мідний

ПРППА-12 – теж саме, жили з алюмінію. ПТПЖ 1-2 сталеві жили.

Для сільського радіомовлення застосовують магістральні фідерні кабелі типу МРМ-121,2. Кабель МРМ має однопарну конструкцію з мідними жилами діаметром 1,2 мм. Ізоляція із пористого поліетилену значно товстіша за ізоляцію у ПРППМ. Тому цей провід може застосовува­тись для радіотрансляційної мережі з U до 960 В, в той час як по проводу ПРППМ, напруга не повинна перевищувати 360 В.

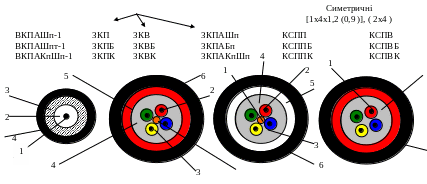

З ОНОВІ КАБЕЛІ

СІЛЬСЬКІ КАБЕЛІ

Однокоаксіальний

1)- внутрішній провідник жила d-2.1мм

2)- ізоляція жил з пористого поліетилену

3)- зовнішній провідник з Al d по ізоляції – 9.7мм

товщина – 0.8мм

(одночасно в\з облонка і екран)

4)- зовнішнє захисне покриття оліетиленовий шланг товщиною 2.2мм

1)- кордель центральний

d –1.3 мм з поліетилену

2)- мідна жила d-1.2мм

3)ізоляція жил з

поліетилену

4)- поясна ізоляція –

суцільне поліетиленове заповнення з добавкою бутилкаучука d- 11.4мм

5)- екран із Al чи Cu фольги

6)- вологозахисна оболонка з поліетилену П чи полівінілхлориду В

1)- центр. кордель

2)- мідна жила

3)- ізоляція жил з П

4)- поясна ізоляція

5)- вологозахисна

оболонка з Al

6)- зовнішнє захисне покриття поліетиленовий шланг

1)- мідна жила з d-1.2мм

d-0.9мм

2)- ізоляція жил з суцільного поліетилену

П 0.7 – 0.8мм товщиною

3)- поясна ізоляція поліетиленова товщиною 0.9 – 1.0мм

4)- Al екран , товщиною 0.1мм

5)- вологозахисна

оболонка товщиною

1.2 – 1.5мм
