1.4.2 Определение предельной величины активного сдвига в грунте земляного полотна

Для того, чтобы определить величину активного сдвига нам необходимо знать значение коэффициентов учета особенностей работы рассчитываемого слои на границе с вышележащим слоем дорожной одежды и коэффициент запаса на неоднородность условий работы дорожной одежды. К₁=3.

Для того, чтобы определить К₂ нам необходимо рассчитать количества рабочих суток в году

_{, (1.7)}

где N_р – число накопленных осей за расчетный срок службы;

Т_рдг- количество расчетных дней в году;

Т_сл- период, учитывающий срок службы, Т_сл=12 лет.

N_сут= 6713518/ (130·12)=4303 суток.

Исходя из количества рабочих суток в году, определяем К₂ :

К₂=0,55.

Определяем величину активного сдвига

Т_пр= СК₁К₂ , (1.8)

где С- модуль сопротивления расчетного слоя на сдвиг, С= 0,0148 МПа.

Т_пр=0,0148·3·0,55=0,02442 МПа.

Мы должны проверить выполняется ли условие для обеспечения сдигоустойчивости

Т_аК^тр_пр < Т_пр , (1.9)

0,0085·1,1<0,02442;

0,0079·1,1<0,02442.

Условие выполняется для обоих вариантов.

1.5 Выполнение расчета на сдвигоустойчивость дополнительного слоя основания

1.5.1 Определение активного напряжения сдвига

Для того, чтобы определить активное напряжение сдвига дополнительного слоя основания мы используем формулу 1.6

;

.

Вариант I

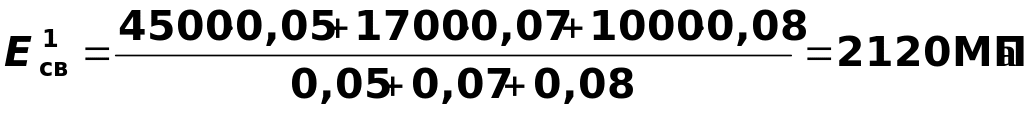

При = 2120 МПа, = 245 МПа.

; .

По номограмме [5, c. 20 – 21] определяем отношение

.

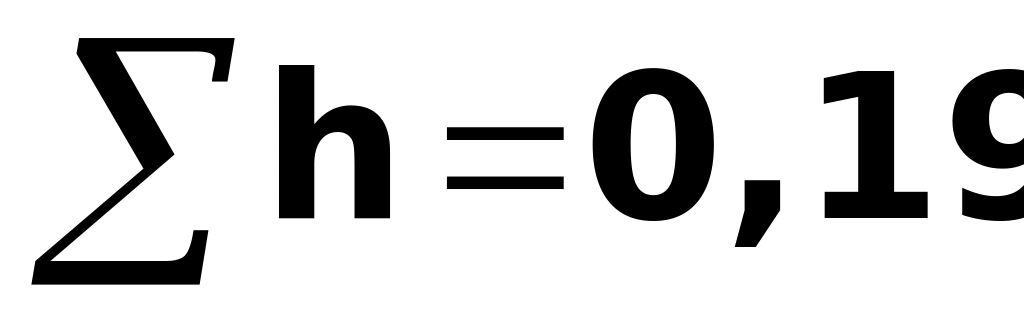

Определим напряжение сдвига от массы дорожной одежды при

м, по номограмме [5, с. 22] МПа.

Суммарное напряжение сдвига в грунте

МПа.

ариант II

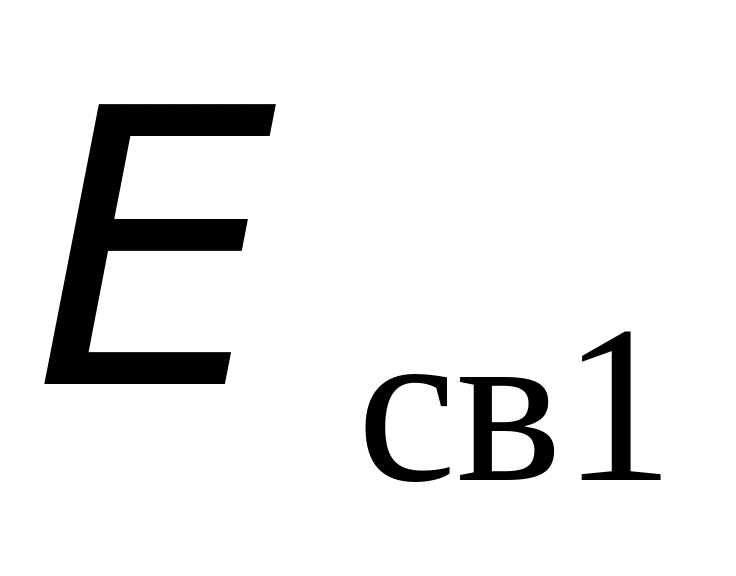

При = 2000 МПа, = 245 МПа.

; .

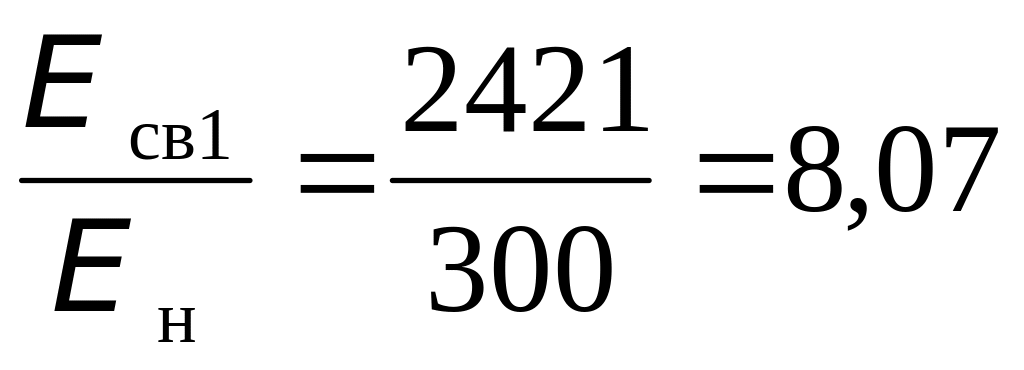

По номограмме [5, c. 20 – 21] определяем отношение

.

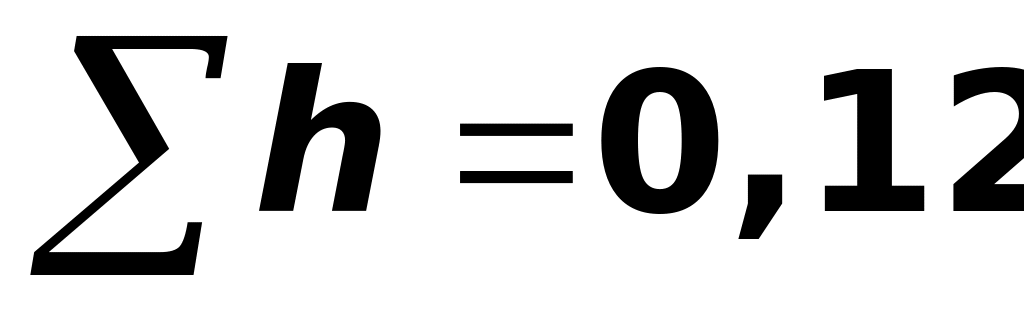

Определим напряжение сдвига от массы дорожной одежды при м, по номограмме [5, с. 22] МПа.

Суммарное напряжение сдвига в грунте

МПа.

1.5.2 Определение предельной величины активного сдвига

Для того, чтобы определить величину активного сдвига, мы используем формулу 1.7.

При С= 0,06 МПа; К₁=6,5; К₂=0,55.

Т_пр1=0,06·6,5·0,55=0,2145 МПа.

Мы должны проверить выполняется ли условие для обеспечения сдигоустойчивости по формуле 1.8

0,05875·1,1<0,2145 МПа;

0,05875·1,1<0,2145 МПа.

Условие выполняется для обоих вариантов.

1.6 Выполнение расчета на сдвигоустойчивость нижнего слоя осно- вания

1.6.1 Определение активного напряжения сдвига

Для того, чтобы определить активное напряжение сдвига дополнительного слоя основания мы используем формулу 1.6

;

.

Вариант I

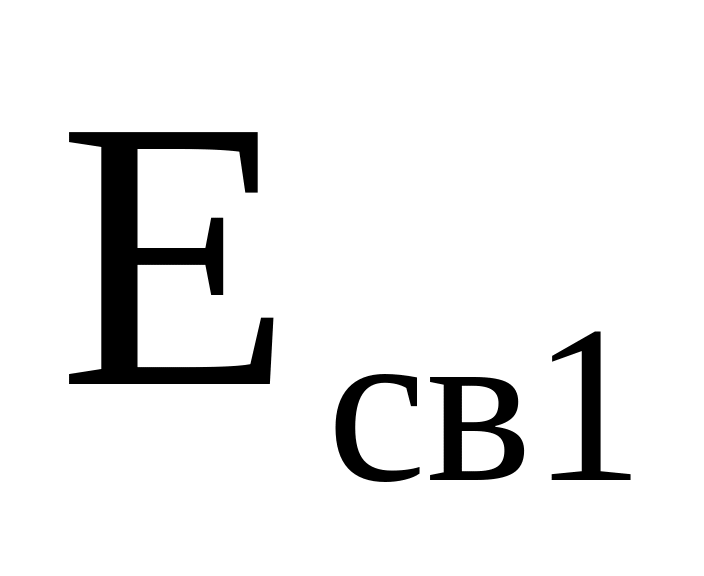

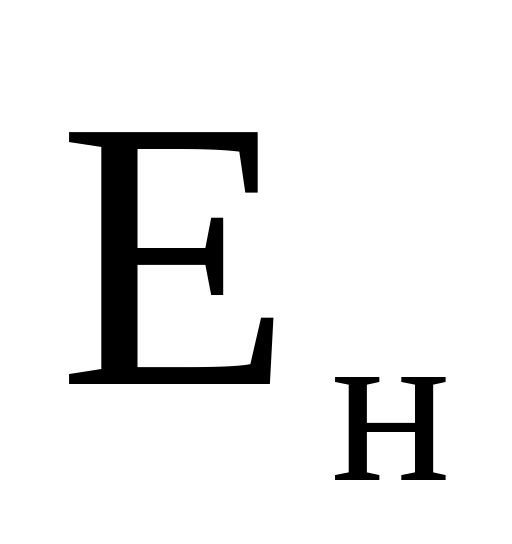

При = 2867 МПа, = 300 МПа.

; .

По номограмме [5, c. 20 – 21] определяем отношение

.

Определим напряжение сдвига от массы дорожной одежды при м, по номограмме [5, с. 22] МПа.

Суммарное напряжение сдвига в грунте

МПа.

Вариант II

При = 2421 МПа, = 300 МПа.

; .

По номограмме [5, c. 20 – 21] определяем отношение

.

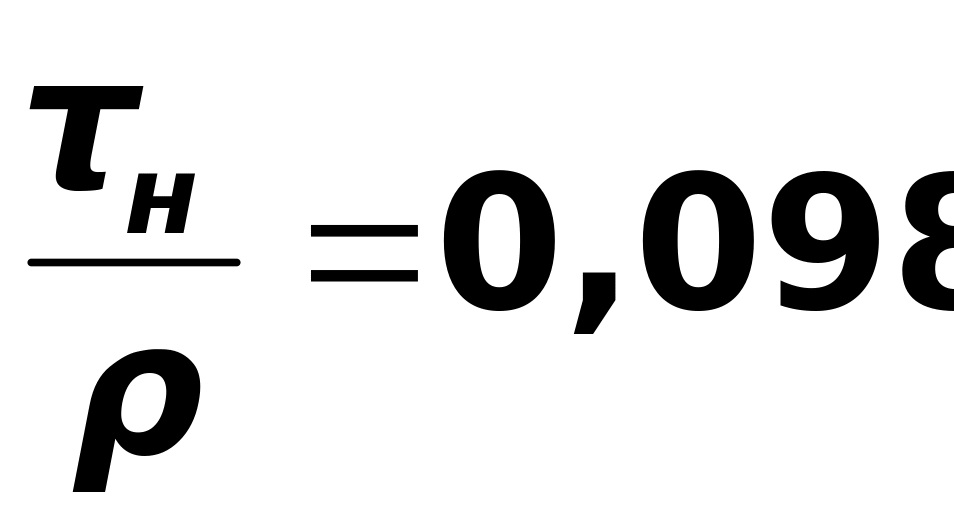

Определим напряжение сдвига от массы дорожной одежды при м, по номограмме [5, с. 22] МПа.

Суммарное напряжение сдвига в грунте

МПа.
