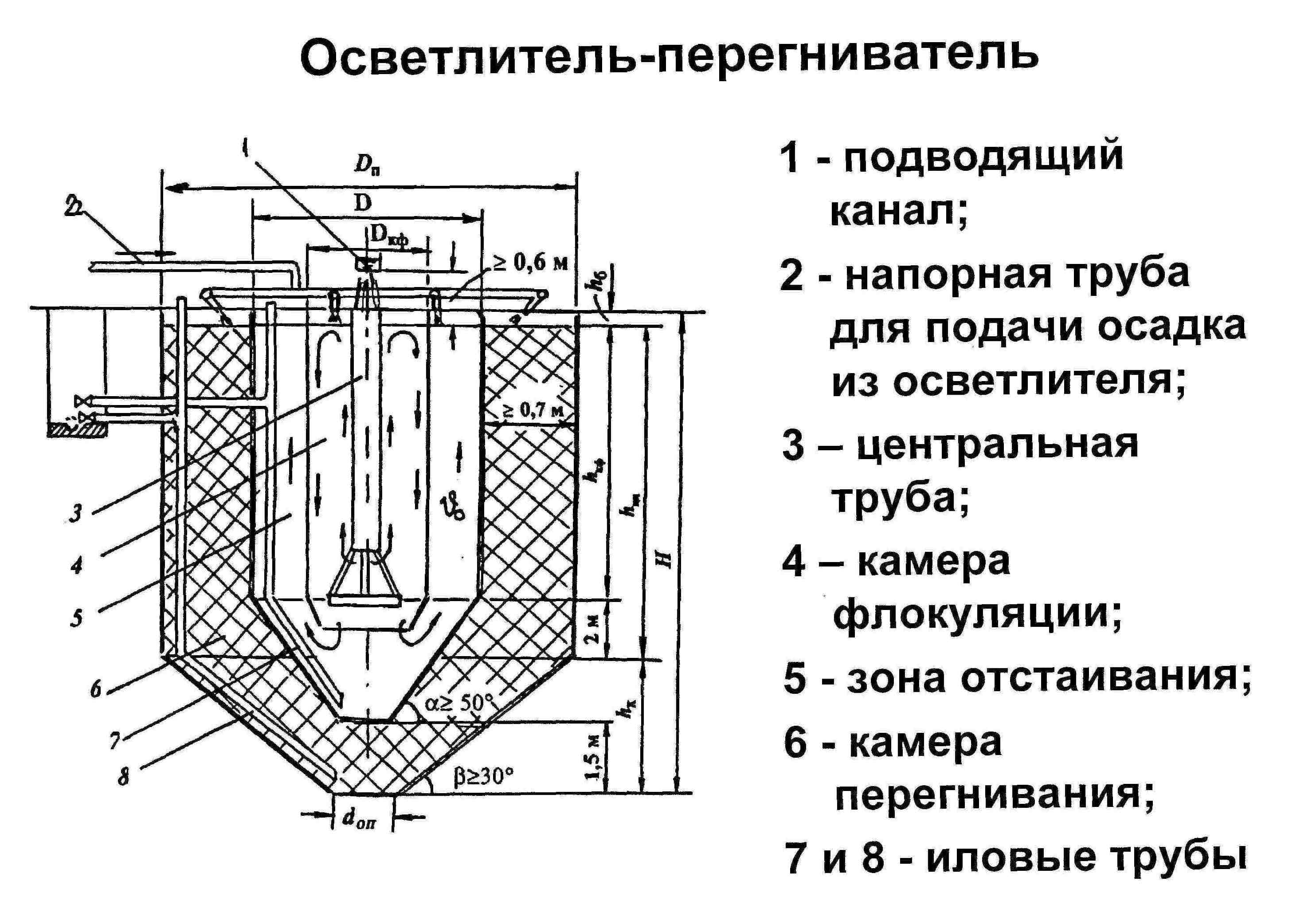

Отстойники осветлители-перегниватели .

Считается что они более совершенные по сравнению с двухъярус отст.

В нем 3 зоны: 2 независимые, 1 связанная.

1я зона- камера флокуляции. Вода подается с высоты не менее 6м, она попадает в зону осветления там выпадает осадок, бродит; тип движения воды – вертикальный, в камере флоккул вода находится в течении 20мин, там выпадение осадка. Минус этих отстойников: осадок при влажности уже 92% невозможно удалить, т.к. нет воды, очистить их очень сложно.

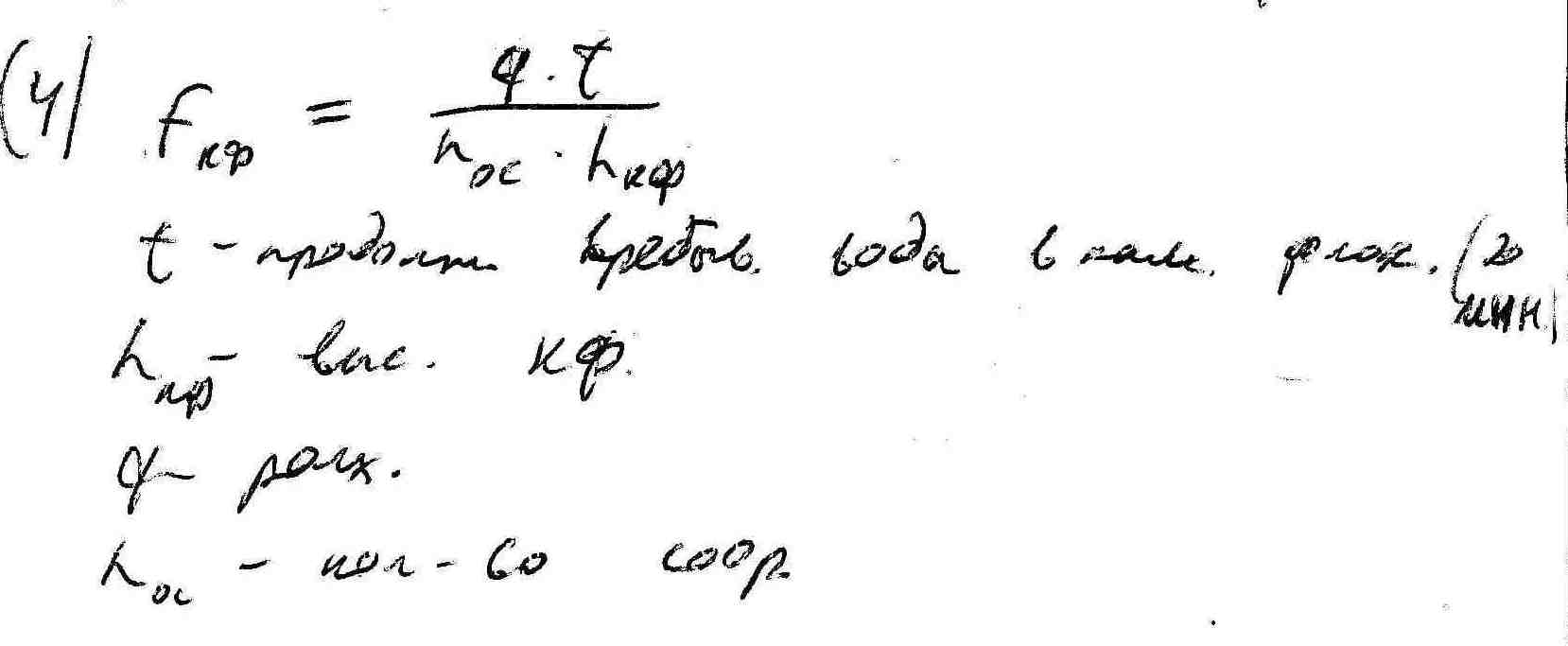

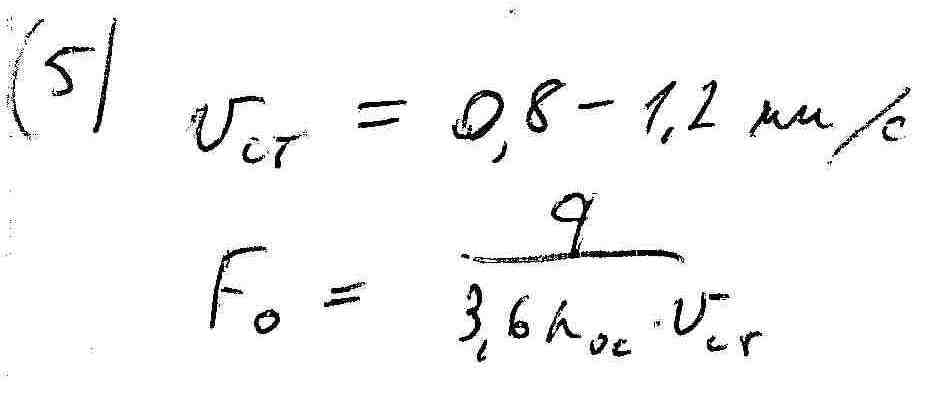

Площадь зеркала камеры флокуляции(4),

площадь зеркала отстойной части осветлителя(5),

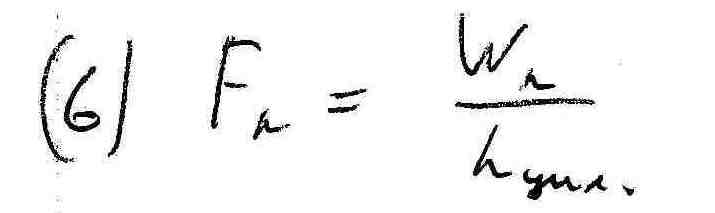

площадь зеркала осветлителя-перегнивателя(6),

общая площадь отстойника(7),

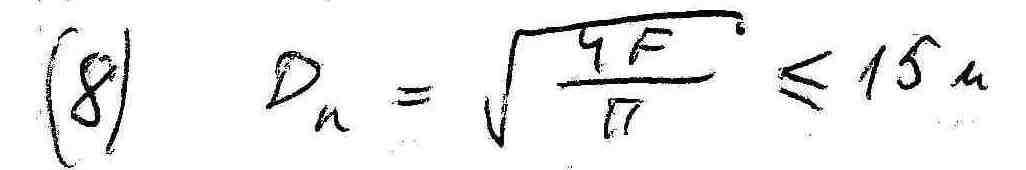

диаметр осветлителя-перегнивателя(8).

11. Схемы работы, область применения, принцип действия и порядок расчета горизонтальных, радиальных и двухъярусных канализационных отстойников.

Горизонтальные отстойники представляют собой прямоугольные в плане резервуары, разделенные продольными перегородками на несколько отделений, в которых поток осветляемой воды, распределяемый по ширине сооружения с помощью лотка с впускными отверстиями, движется Горизонтально в направлении водослива сборного канала, расположенного с противоположного торца отстойника. Количество отделений или отстойников рекомендуется не менее двух, чтобы был резерв при ремонте и возможность поочередного использования при снижении нагрузок.РИС ,214!!!

Выпадающий по длине отстойника осадок перемещается скребком в расположенные на входе в сооружение иловые приямки, откуда под гидростатическим напором выгружается в самотечный трубопровод с последующим его отводом на перекачивающую насосную станцию. Всплывающие нефтемасляные и жировые вещества собираются в конце сооружения м жиросборный лоток, из которого также самотеком отводятся на перекачку.

Достоинствами горизонтальных отстойников являются их относительно высокий коэффициент использования объема и достигаемый эффек осветления воды по взвешенным веществам — 50-60%; возможность компактного расположения и блокирования с аэротенками.

Использование в типовых проектах сооружений унифицированной ширины 6 и 9 м стеновых панелей позволяет проектировать горизонталь ные отстойники с шириной, равной ширине аэротенков, и объединять эти сооружения в секции.

Недостатком горизонтальных отстойников является неудовлетво-ная надежность работы используемых в них механизмов для сгребания осадка тележечного или цепного типа, особенно в зимний период. Кроме того, горизонтальные отстойники как прямоугольные сооружения при Прочих равных условиях имеют более высокий (на 30-40%) расход железобетона на единицу строительного объема, чем радиальные отстойники.(Цилиндрическая форма последних позволяет использовать предварительно Напряженную высокопрочную арматуру, в результате чего уменьшаются Требуемая толщина стеновых панелей и удельный расход железобетона)

В практике проектирования горизонтальные первичные отстойники широко используются в очистных сооружениях пропускной способно-тью 15-100 тыс. м3/сут.

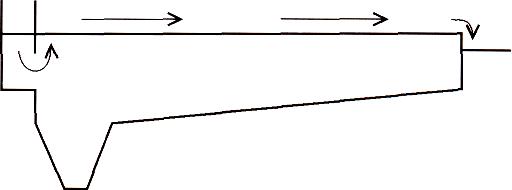

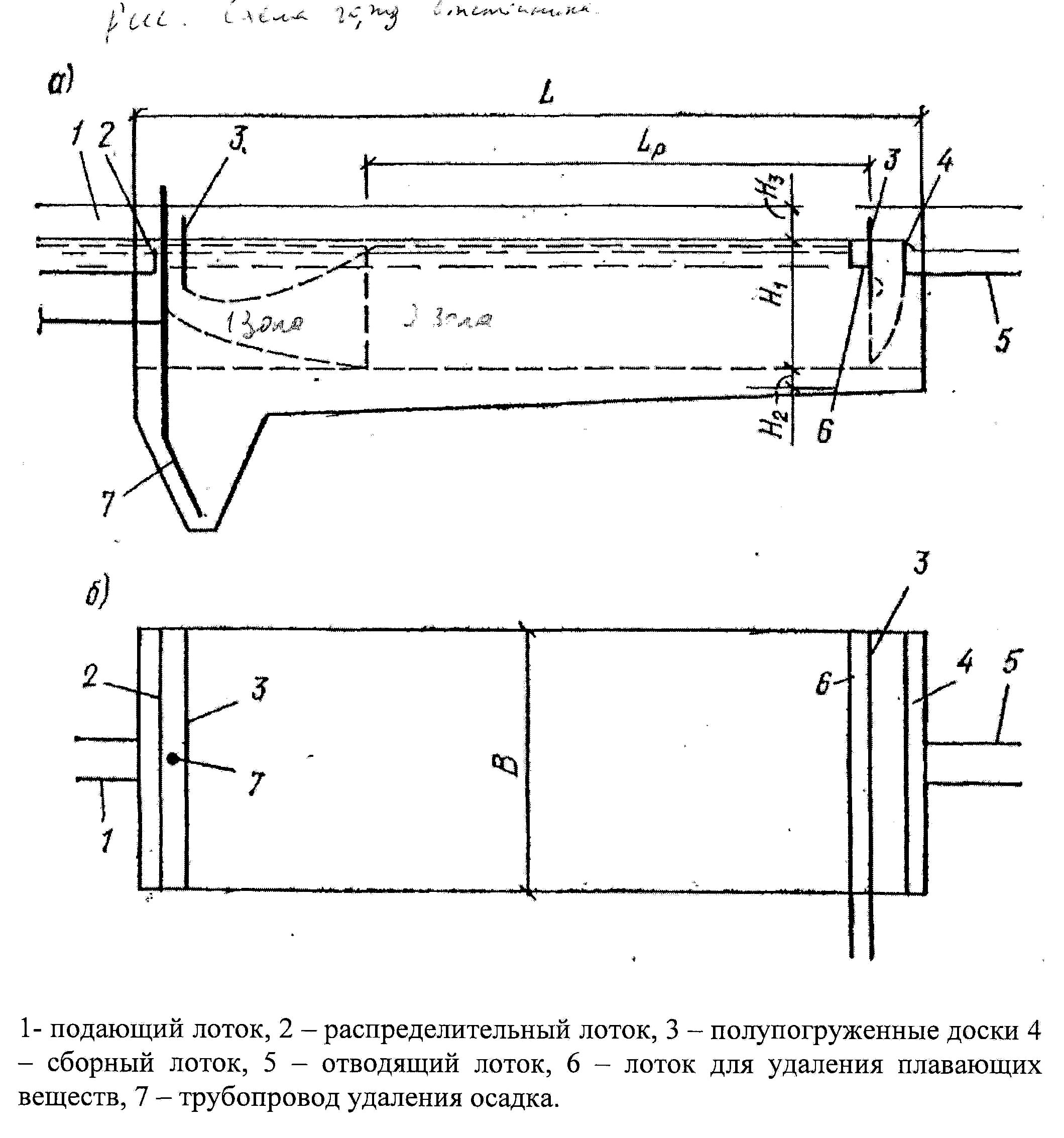

Схема горизонтального отстой­ника и направление движения в нем по­тока сточных вод.

В горизонтальный отстойник сточные воды по подводящему лотку поступают в торцевую часть через ряд отверстий, окна и т.п. Для гашения скорости потока и равномерного его распределения на впуске в отстойнике устанавливается распределительное устройство или жестко закрепленная доска, которая обычно располагается над первым приямком. Затем вода поступает в отстойную часть и перемещается с очень малой скоростью (необходимо, чтобы поддерживались скорости горизонтального движения ниже скоростей гравитационного отстаивания), затем отводится через выпускной водослив в сборный лоток у противоположной торцевой стенки отстойника. В начале горизонтального отстойника, где выпадает большее количество осадка, размещают один или несколько приямков, объем которых зависит от конструкции отстойников и способов удаления ила. Приямки могут быть расположены в начале и конце отстойника, а осевшие частицы сгребаются в них с помощью скребков, совершающих поступательные движения от одного приямка к другому. Применяются скребковые механизмы разных типов: цепные, тележечные.

Осадок периодически (2-3 раза в сутки) откачивают. Осадок удаляется погружными насосами, гидроэлеваторами и эрлифтами. Объем иловой части отстойников принимают равным двухсуточному объему выпадающего осадка (при механизированном удалении осадка объем иловой части можно принимать равным восьмичасовому объему выпадающего осадка).

Отношение длины отстойника к его ширине равно от 3 : 1 до 5 : 1 при глубине слоя жидкости от 2,0 до 2,5 м. Днище отстойника слегка наклонено к иловому приямку, уклон зависит от типа скребкового устройства и не должен быть менее 0,01.

Радиальные отстойники.

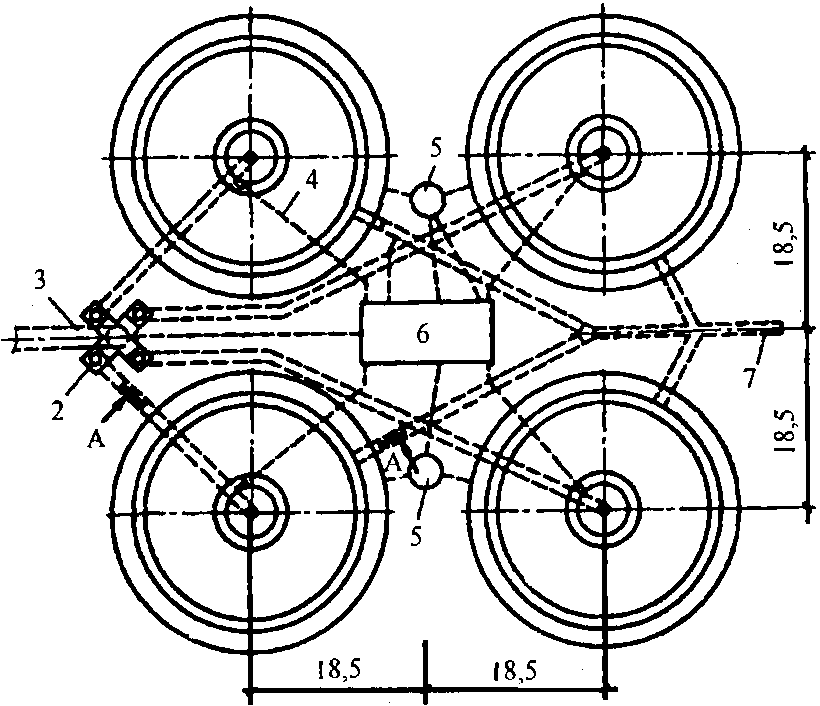

Радиальные отстойники представляют собой круглые в плане резервуары, в которых сточная вода подается в центр отстойника и движется радиально от центра к периферии . Скорость движения осветляемой воды изменяется от максимальных значений в центре до минимальных на периферии радиального отстойника.

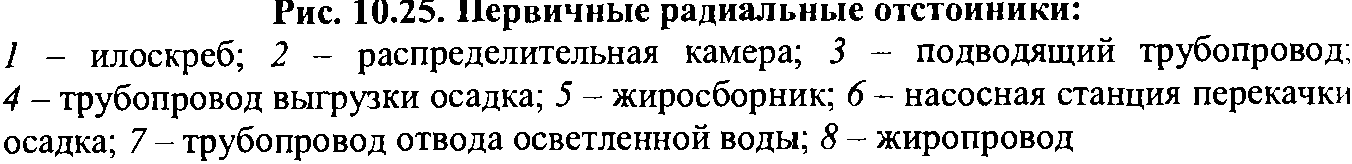

Взвешенные вещества, выпадающие в осадок из движущегося потки осветляемой воды, перемещаются в иловый приямок скребками, размещенными на вращающейся ферме. На этой же ферме расположено подменов устройство, сгребающее всплывающие на поверхность вещества к жироросборнику, из которого они отводятся на перекачку. Частота вращения фермы с илоскребами составляет 2-3 ч-1 , привод фермы периферийный с тележкой на пневмоходу. Осадок удаляется с помощью плунжерных и центробежных насосов, что обеспечивает снижение его влажности до 93,0 - 93,5 %. Радиальные первичные отстойники обеспечивают задержание 50- 85% взвешенных веществ.

Разработанные типовые проекты радиальных отстойников диаметром 18-50 м позволяют использовать их на очистных сооружениях практически любой пропускной способности, начиная с 20 тыс.м3 в сут. Круглая в плане форма радиальных отстойников позволяет уменьшать необходимую толщину стеновых панелей за счет применения высокопрочной предварительно напряженной арматуры, что сокращает их удельную материалоемкость. Вращающаяся ферма обеспечивает простоту эксплуатации радиальных отстойников. Указанные достоинства радиальных отстойников обусловили их широкое распространение на очистных сооружениях. Вместе с тем для радиаальных отстойников с центральным впуском характерны повышенные градиенты скорости в центральной части, приводящие к уменьшению их коэффициента объемного использования и эффективности осветления.(-)

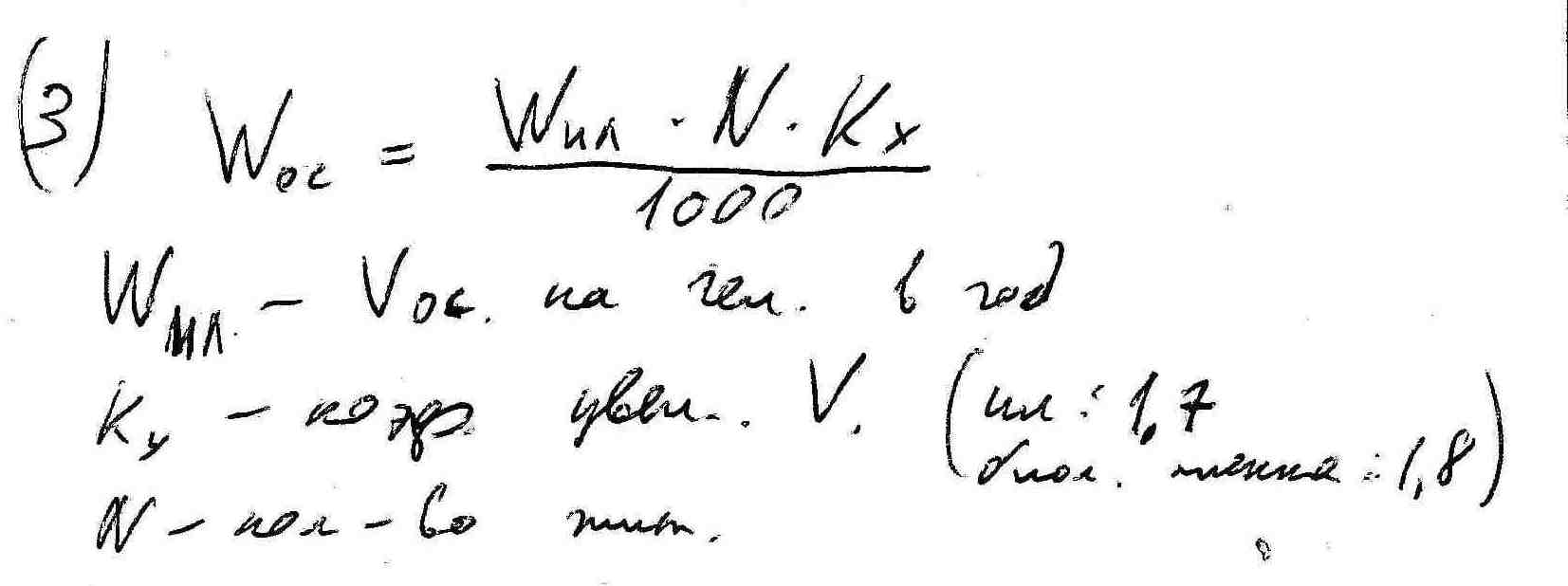

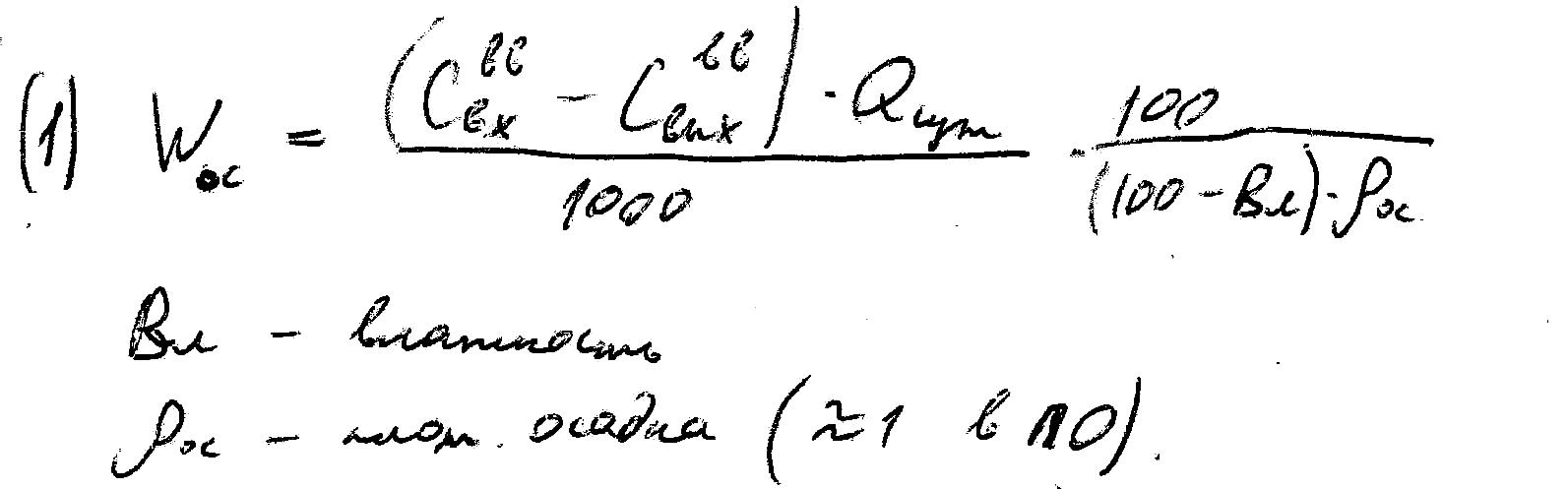

При расчетах обязательно определяют осадочную часть в отстойнике, влажность при самотечном 95%, при механизированном 93%. Объем осадка(1).

Двухъярусные отстойники устанавливаются на очистных сооружениях небольшой производительности, они предназначены для гравитационного отстаивания нерастворимых примесей и сбраживания сырого осадка.

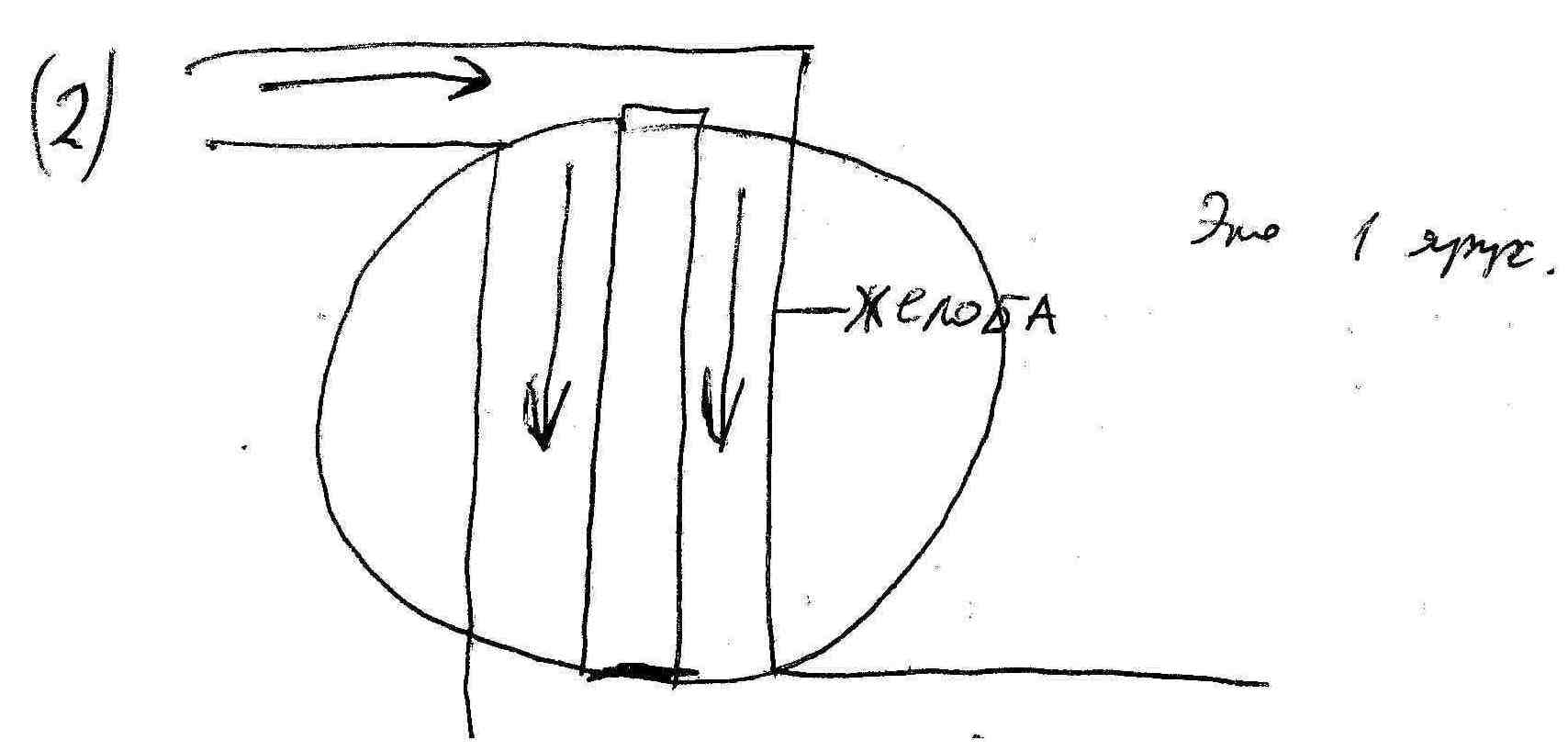

Имеет 2 яруса. (2) (вид отстойника сверху):

Во втором ярусе осадок находится очень долго(до полугода), там перегнивает, второй ярус очень глубокий. У этого отстойника нет проблем с выгрузкой осадка, обычно эти отстойники круглые в плане, как отстойник он работает только желобами, остальное – это сбраживатель, ширина желоба не превышает 2,8м. Объем осадка, задерживаемого в год зависит от температуры(по СНиП), диаметр отстойника не более 9м. Удаление осадка осущ по иловой трубе. Эти отстойники зашибись.

12. МЕТОДЫ ИНТЕНСИФИКАЦИИ РАБОТЫ ПЕРВИЧНЫХ И ВТОРИЧНЫХ КАНАЛИЗАЦИОННЫХ ОТСТОЙНИКОВ, ОБЛАСТЬ ПРИМЕНЕНИЯ МЕТОДОВ ИНТЕНСИФИКАЦИИ. ПРЕАЭРАТОРЫ, БИОФЛОКУЛЯТОРЫ, ТОНКОСЛОЙНЫЕ ОТСТОЙНИКИ: УСТРОЙСТВО, ПРИНЦИП ДЕЙСТВИЯ И УСЛОВИЯ ПРИМЕНЕНИЯ.

ПОВЫШЕНИЕ ЭФФЕКТИВНОСТИ ПО С ГОРИЗОНТАЛЬНЫМ ДВИЖЕНИЕМ ВОДЫ.

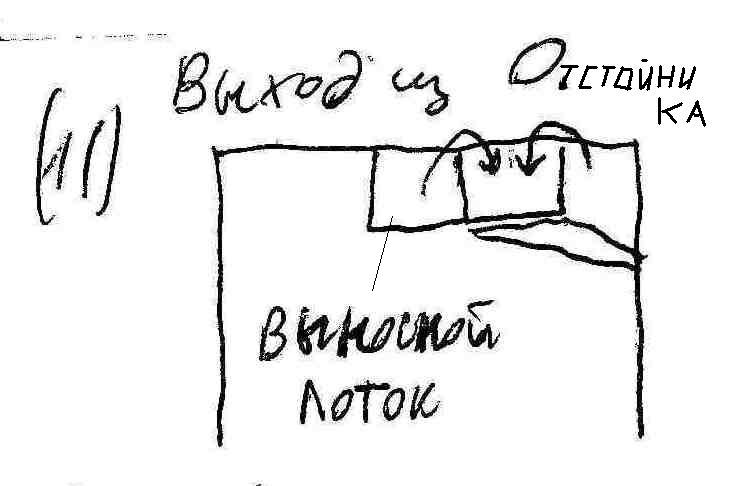

Р оль первичных отстойников сильно меняется когда требуется глубокое удаление азота и фосфора. Очень важная проблема при эксплуатации горизонтальных отстойников – нагрузка на длину водослива, что создает большие скорости при входе и выходе в отстойник. Из-за этого плохо используется объем. Нагрузка на длину водослива – 10-30л/с на метр длины отстойника, за рубежом эта нагрузка в 10раз ниже. Условия, когда длины водослива не хватает, делают выносные лотки(11).

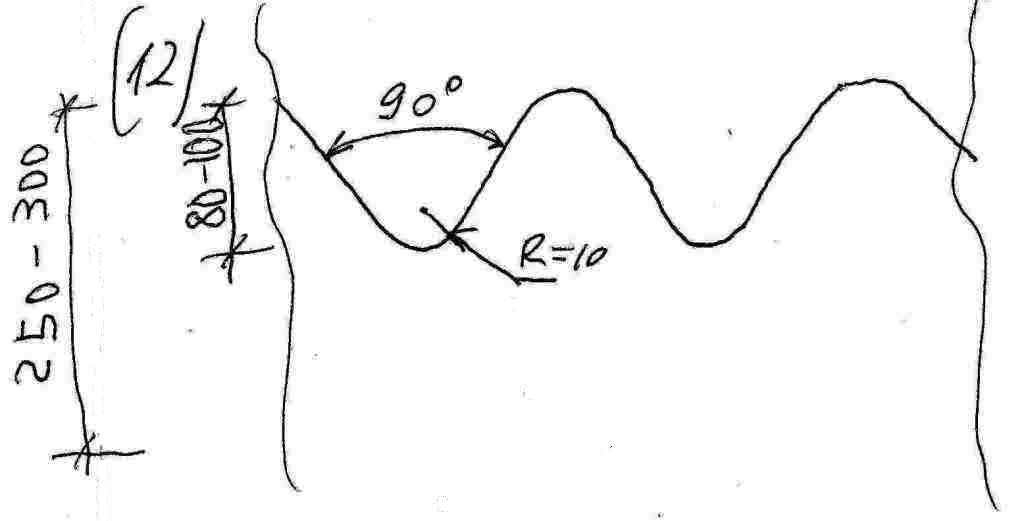

Для радиальных отстойников очень важно делать ровное движение фермы, для этого меняют колеса по рельсам на колеса пневматические. Бетон под действием воды со временем разрушается, в итоге отстойник своим водосливом работает неравномерно по длине, для этого делают зубчатые водосливные кромки: (12) кромки делают из полимерных материалов.
