21. Очистка св объектов малой канализации: технологические схемы, устройство сооружений, принцип работы, производительность, эффективность и порядок расчета.

Малые объемы св тоже надо очищать, это св от отдельно стоящих домов, малых населенных пунктов, промпредприятий, коттеджей и тд.

При малых объемах св используют накопители, их делают в качестве емкостей, колодцев, камер. Глубина днища накопителя от поверхности земли не должна превышать 3м, т.к. рукав асенизаторной машины не позволяет поднимать св с глубины более 3м. Накопитель может быть изготовлен из ж/б колец, кирпича, пластика и тд. Важно, чтоб стенки снабжались изоляцией, накопитель д .б. оборудован крышкой для изоляции. Крышку утепляют минеральной ватой или пенопластом. Рабочий объем при установке накопителя д.б. не более 2х недельного накопления воды, если нужен больший объем то делают несколько соединенных емкостей. К емкости д.б. организован подъезд машины для откачки стоков. В некоторых схемах ставят поплавковые сигнализаторы по наполнению уровней. Все емкости должны оборудоваться вентиляционными стояками (диаметр не менее 100мм) и он торчит над землей не менее 70см. Любые накопители надо чистить и промывать струей воды не реже 1 раза в год. Для обработки малых объемов св используют 2 типа ос:

  1. системы осв с фильтрацией св в грунт (вообще это запрещено, но делают)

  2. о тведение св в водоем.

Обычно фильтрация в грунт осуществляется для св, прежде очищенных на септиках или подобных сооружениях.

Септики.

1-впускной трубопровод, 2-корка,3-септическая часть(осадок),4-отстойная часть,5-перегородки с отверстиями,6-выпуск

Используют для малых объектов канализации (малые жилые дома). Они имеют вид колодцев (системы колодцев). Действуют как накопители, легкие загрязнения всплывают, на поверхности образуется корка, камера где-то на 1 м3/сут, при расходах 1-5м3/сут используют 2х камерные, больше 3х камерные. Расстояние от поверхности земли до дна септика не более 3,2м, чтоб откачивать осадок. Рассчитываются объемным методом (легко рассчитать). Септики – сооружения механической осв и одновременно сбраживания осадка. Их применяют на малых количествах св (от одного дома). Если расход св до 5м3, то септик рассчитывают на 2х дневное пребывание в них св, если более, то на 3х кратный объем. Септики могут быть круглые, прямоугольные, из стеклопластика, бетона, ж/б, кирпича и тд.

Выпуск снабжен гидрозатвором. Важно предусматривать очистку септика, 1-2 раза в год надо удалять корку из осадка, поэтому к септику д.б. доступ. Септики всегда проточные, это не самостоятельные сооружения, еще нужны сооружения очистки.

Расчет септиков:

Объем иловой части септика: Wил=0,1875NT/1000, где 0,1875 – суточное количество осадка на человека, л, N – число жителей, пользующихся септиком, человек; Т – период между опорожнениями иловой части септика, сут.

Осадок из септика удаляют через иловыжимную трубу насосом или откачкой через ассенизационную машину. Примерно 20% осадко надо оставлять для затравки анаэробных бактерий при подаче нового осадка.

Недостаток септика: 1. образование корки на поверхности, что затрудняет выход газа. 2. Циркуляция осадка в толще очищаемой воды, из-за подъема пузырьков газа, что приводит к загрязнению уже очищенной воды.

Эффект очистки в септике по БПК до 35%, по взвесям до 70-95%.

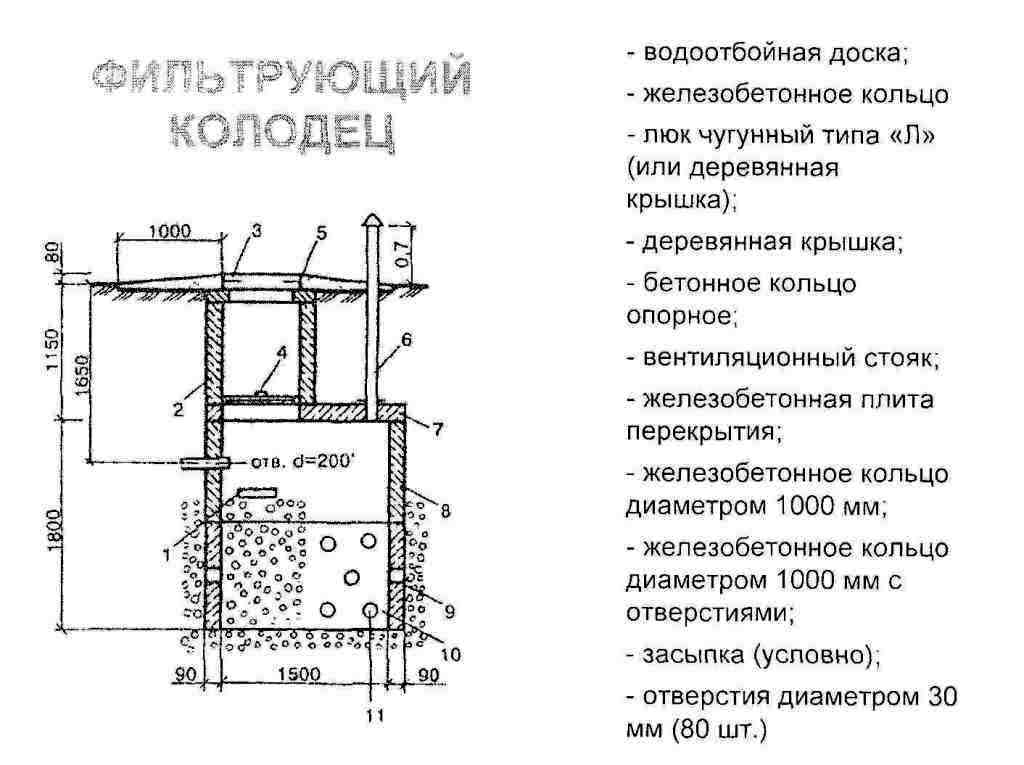

Фильтрующие колодцы:

1 -водоотбойная доска, чтобы не разбивать загрузку, 2-ж/б кольцо,3-люк чугунный,4-деревянная крышка, 5-бетонное опорное кольцо, 6-вентиляционный стояк, 7-ж/б плита перекрытия, 8-ж/б кольцо диам 1м, 9-ж/б кольцо диам 1 м с отверстиями, 10-засыпка, 11-отверстия диам.30мм

Чтоб применять их, надо знать уровень грунтовых вод, чтоб они не просачивались в колодец. Желательно чтоб грунтовые воды были на метр ниже основания колодца. Они собираются из ж/б колец, в нем перфорированные отверстия. У него нет днища, оно замещено гравием или щебнем. Св попадая в колодец, фильтруется через стенки и днища. Фильтрующий колодец состоит из донного фильтра, стен и перекрытия. Площадь фильтрующая рассчитывается на площадь донного фильтра внутри колодца и площади отверстий в стенках колодца. Нагрузка должна составлять не более 100л/сут на 1м2 в песчаных грунтах и не более 50л/сут в супесчаных грунтах. В глинах и суглинках колодцы не делают. Площадь колодца в плане не более 4м2, полная глубина не более 2,5м.

Э ффект очистки: БПК и по взвесям может быть до 100%

Поля подземной фильтрации:

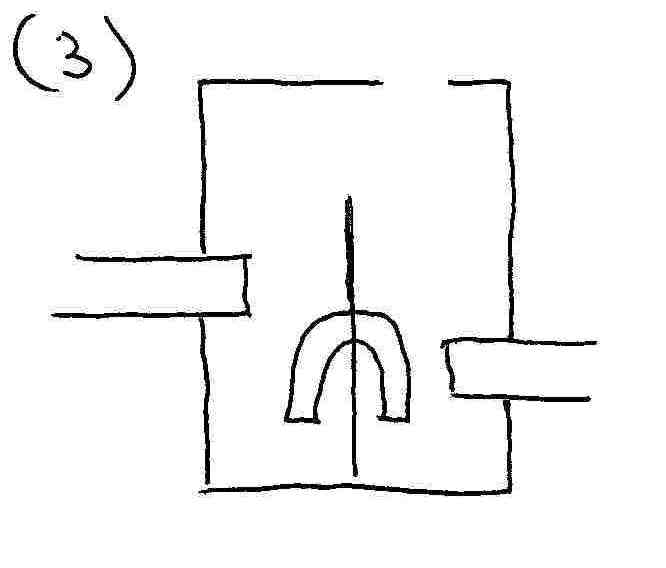

Если перед ними нет септика, то ставят дозирующие камеры.

П еред фильтрующим колодцем эта камера не нужна. Поля подземной фильтрации представляют собой сеть подземных труб, которые укладывают на глубине 1,5-2м в зависимости от промерзания грунта.

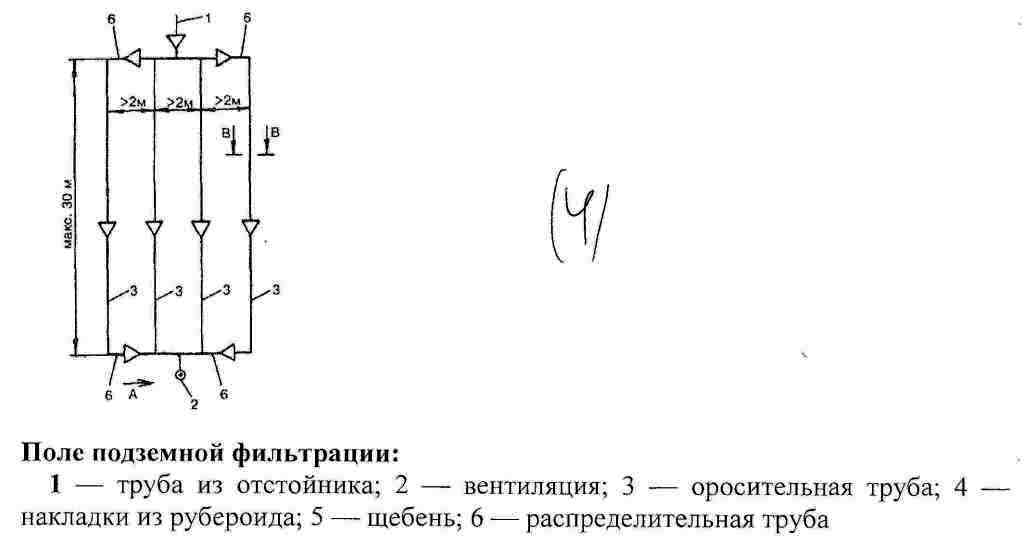

1-труба из отстойника, 2-вентиляция, 3-оросительная труба, 4-накладки из рубероида, 5-щебень, 6-распред. труба.

Расстояние от лотка трубы до уровня грунтовых вод не менее 1м. Расстояние от полей до фундамента здания не менее 15м. Оросительные трубы прокладывают в виде ответвления от распред трубопровода (диаметр не менее 100мм, уклон не менее 5промиль). Сама распред сеть кладется на основание (пгс, песок и тд). Такие сети целесообразно класть из полиэтиленовых труб (у них хорошие коэффициенты расширения). В местах ответвления оросительных труб на распред трубопроводе делают смотровые колодцы (ламповые). Оросительные трубы перфорированы отверстиями (5мм), направлены на 60 градусов от вертикали, располагают в шахматном порядке через каждые 5см. Нагрузка в песчаных грунтах 30л/сут, в супесчаных 15л/сут. Поля фильтрации устраивают тока в песчаных и супесчаных грунтах. Необходим приток воздуха в систему, для этого на концах труб делают стояки (50мм), они выше планировочных труб на 2м. Расстояние между параллельными оросительными трубами 1,5м, в супесях допускается 1,3м. Необходимая площадь полей рассчитывается из допустимой нагрузки. Преимущество полей подземной фильтрации: простота и меньшая стоимость строительства, обеспечение подпочвенного увлажнения участка(огорода). Недостаток: надо планировать участок под сеть, т.е. большой объем работ по ирригации. Эффект очистки: БПК и по взвесям может быть до 100%

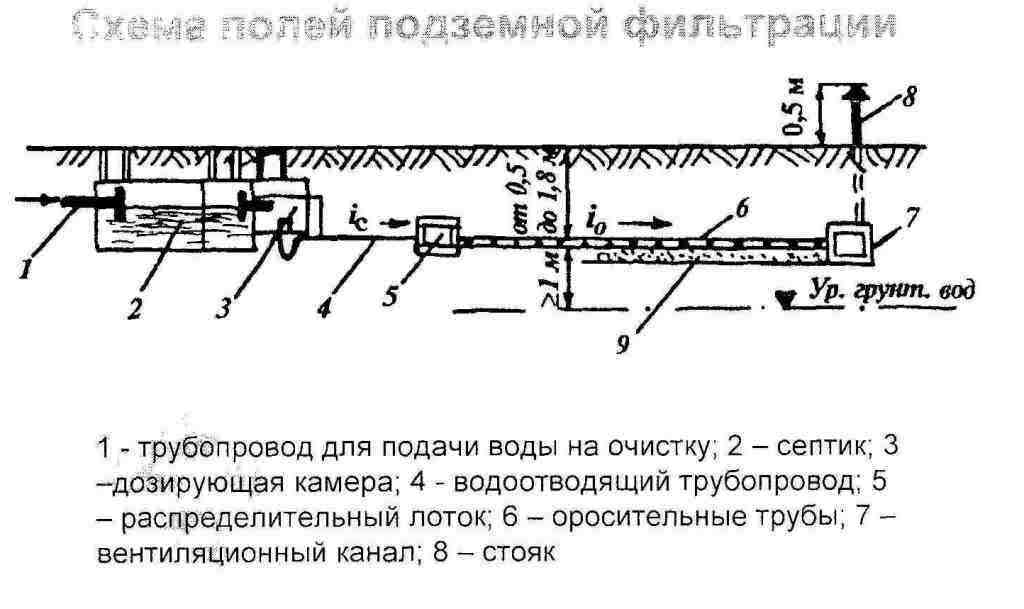

С хема полей подземной фильтрации:

1-трпр для подачи воды на очистку, 2-септик, 3-дозирующая камера,4-водоотводящий трубопровод,5-распределительный лоток,6-оросительные трубы,7-вентиляционный канал, 8-стояк

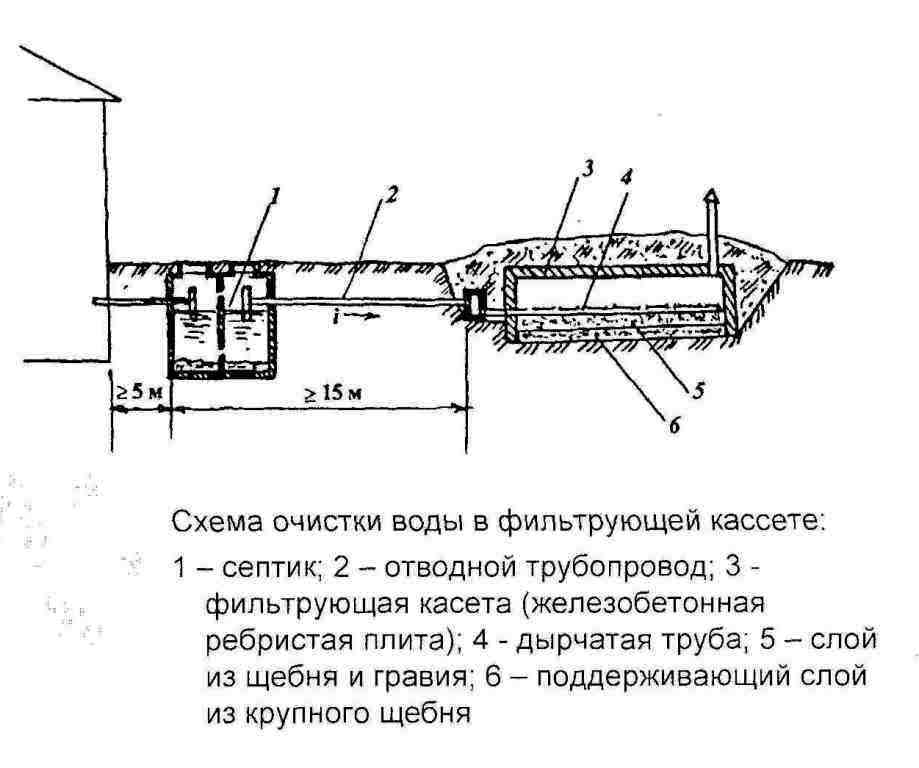

Ф ильтрующие кассеты: 1-септик, 2-отводной трубопровод, 3-фильтрующая кассета(ж/б ребристая плита), 4-дырчатая труба, 5-слой из щебня и гравия, 6-поддерживающий слой из крупного щебня.

Фильтрующие кассеты делают на суглинках. Фильтрующая кассета – подземное сооружение, с пространством высотой 250 мм с перекрытием, перекрытие выполняется из ж/б плит, опорные стенки – блоки или кирпич. По всей площади кассеты ставится щебеночное основание высотой 10см, засыпается крупнозернистым песком (1-2мм), высотой 150мм. Площадь фильтрующей загрузки в легких и средних суглинках определяется исходя из расчетной нагрузки 60л/м2*сут. В месте подачи св устраивают наброску из щебня и струеотбойная стенка. Верх песчаной засыпки должен располагаться выше более чем на 1м уровня грунтовых вод. На рисунке фильтр кассета на тяжелых суглинках, предусмотрено дополнительно устройство шурфов, которые заполняются щебнем, глубина заполнения от 0,5м до 70см.

Это все почвенное отведение св, они используются на очень малых объемах св.

С истема автономной канализации с отведением св в поверхностные водоемы. Когда у нас водонепроницаемые или слабофильтрующие грунты, их надо отвести в водоем. Есть песчано-гравийные фильтры: состоит из нескольких элементов: оросительная сеть, фильтрующей загрузки, дренажной сети.

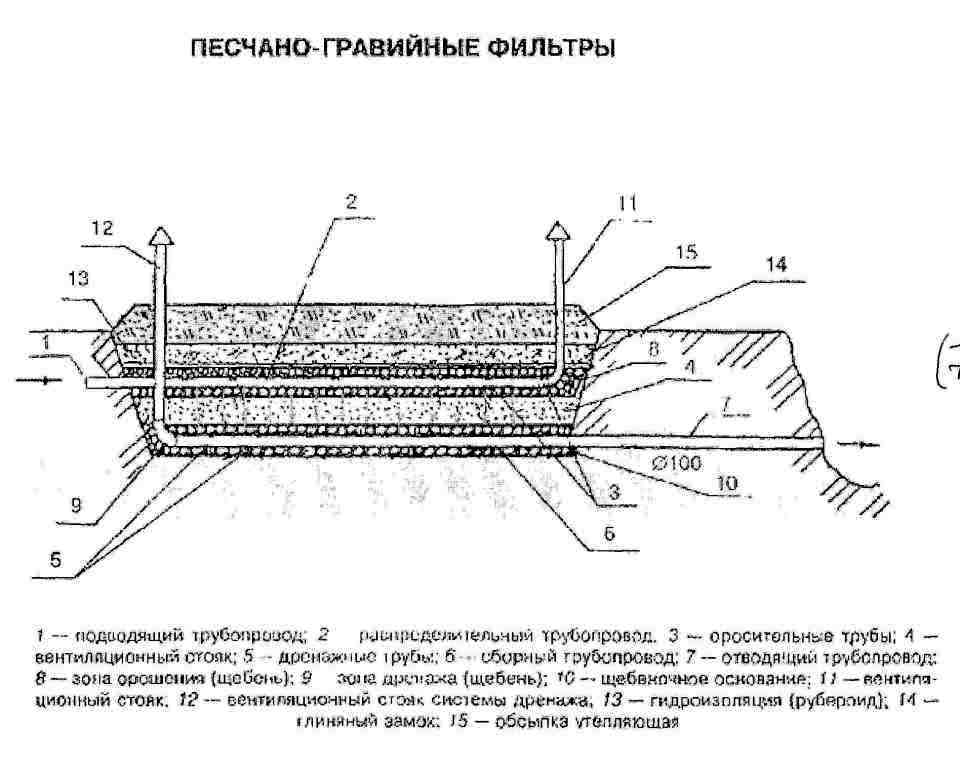

Песчано-гравийный фильтр

1-подводящий трубопровод,2-распределительный трубопровод, 3-оросительные трубы,4-песок 5-дренажные струбы, 6-сборный трпр,7-отводящий трпр, 8-зона орошения(щебень), 9-зона дренажа(щебень). 10-щебеночное основание, 11-вентиляционный сток, 12-вентиляционный сток сисемы дренажа, 13-гидроизоляция(рубероид), 14-глиняный замок, 15-обсыпка утепляющая.

При устройстве роют котлован, уклоном 30град. Кладут щебень, гравий и тд, высота слоя 20см. по нему проклад дренаж сеть: состоит из центр трубы и отводящих от нее водосборных труб (выполняют из полиэтилена). Трубы перфорированы боковыми отверстиями 10мм, в шахматном порядке. Потом дренажная сеть засыпается гравием, шлаком 100мм. Фильтрующий слой (песок 1-2мм), слой песка не более 1м и не менее 70см. Если фильтр делать больше, то придется чаще менять фильтры, но очистка по бпк выше.

П лощадь фильтра определяется из расчета распределительных труб при расстоянии м/у ними 0,5м. Требуемая длина труб определяется из расчета 100л/сут на метр трубы. Расстояние от лотка дренажной трубы до уровня гв не менее 1м. устраивают гидроизоляцию. Санитарно-защитная зона от песчано-гравийного фильтра до здания не менее 8м.

Очень похожи на них – фильтрующие траншеи. Отличие: это четко линейное сооружение. Устроена аналогично фильтру. Ее длина около 30м. Высота загрузки обычно 80см, ширина траншеи 0,5м, нагрузка на 1м оросительной трубы 70л/сут. Расстояние от здания – не менее 8м. обслуживание этих фильтров зависит от времени года. Выводят вентиляцию на поверхность. Принцип их работы схож с биофильтрами, но меньше нагрузка и меньше кислорода. Нагрузка не более 1 м3/м2. На основе биопрудов и полей придумали до фига разных сооружений. Не желательно сажать деревья над ними. Полностью работа таких сооружений зависит от гидравлических режимов. Перед ними д.б. сооружения отстаивания. Можно предусмотреть периодическое хлорирование загрузки.

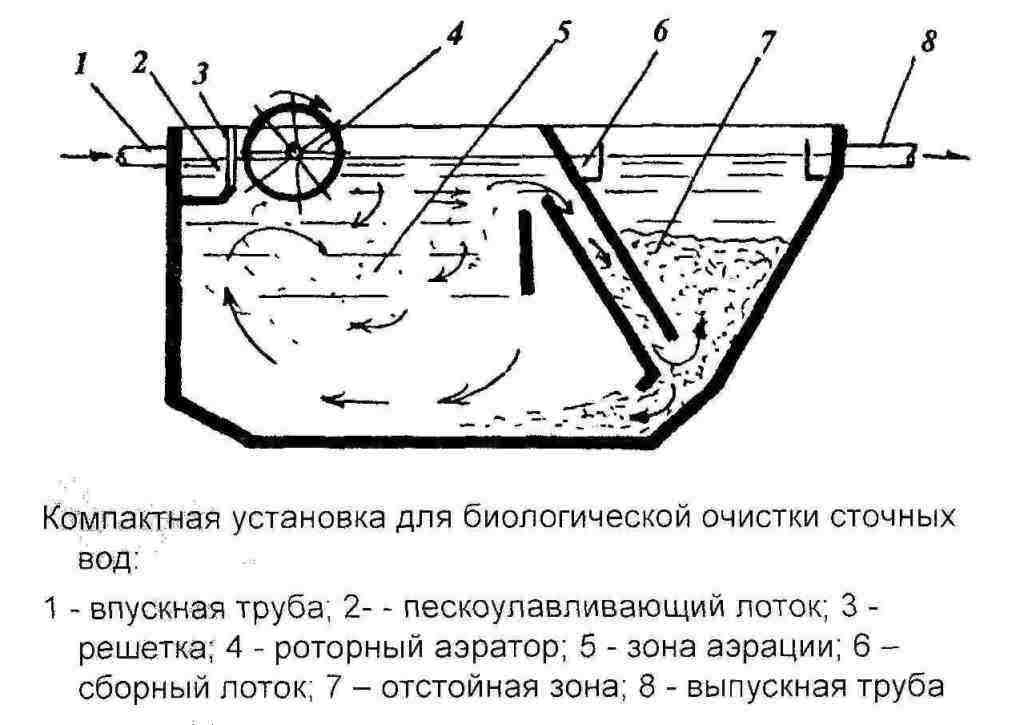

Компактные установки.1 -впускная труба, 2-пескоулавливающий лоток, 3-решетка, 4-роторный аэратор, 5-зона аэрации, 6-сборный лоток,7-отстойная зона,8-выпускная труба.

Производительность от 12 до 700 м3/сут, это установка на слайде с таким расходом. В установке есть песколовка, решетка, аэротенк, отстойник, все они как бы в уменьшенном виде.

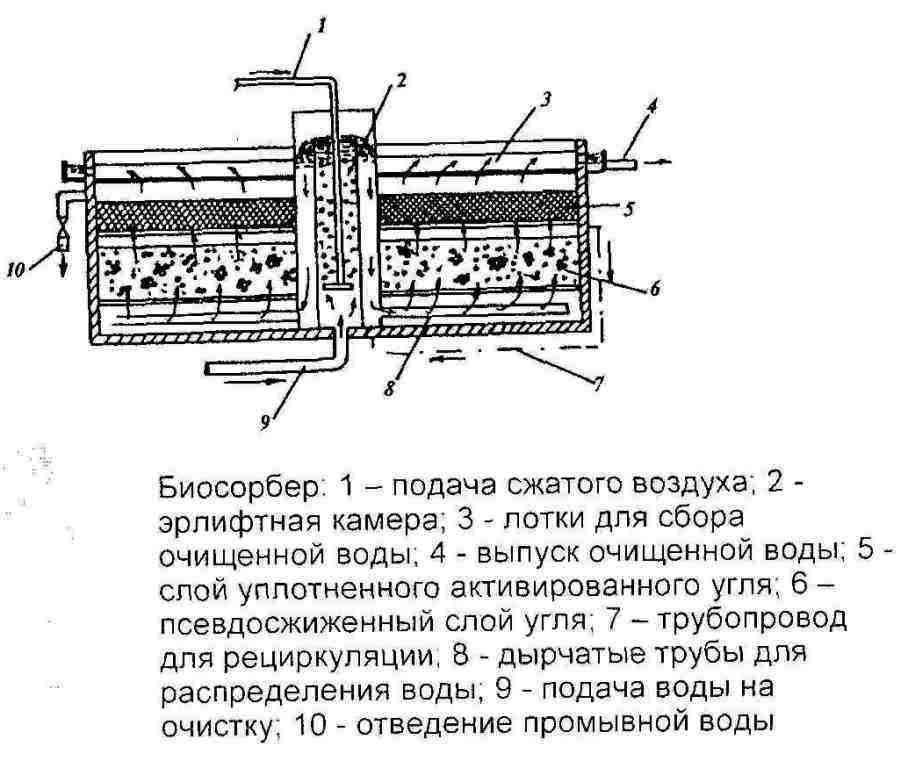

Биосорберы при расходе до 200м3/сут.

1-подача сжатого воздуха, 2-эрлифтная камера,3-лотк для сбора очищенной воды, 4-выпуск очищенной воды, 5-слой уплотненного актив угля, 6-псевдоожиж слой угля,7-трпр для рециркуляции, 8-дырчатые трубы для рецирк, 9-подача воды на очистку,10-отведение промывной воды.

Используют 2 вида сорбента (активированный уголь и еще какой-то). Вода идет в камеру, туда же воздух, ч/з перфорированные трубы вода идет в фильтр, там внизу псевдоожиженный слой (где мало загрузки). В верхнем сорбционном слое идет задержание взвесей, при этом осуществляется непрерывная регенерация сорбента. На такой подобной установке можно снизить бпк до 3-5 мг/л, кроме того хорошо изымать азот и фосфор.
