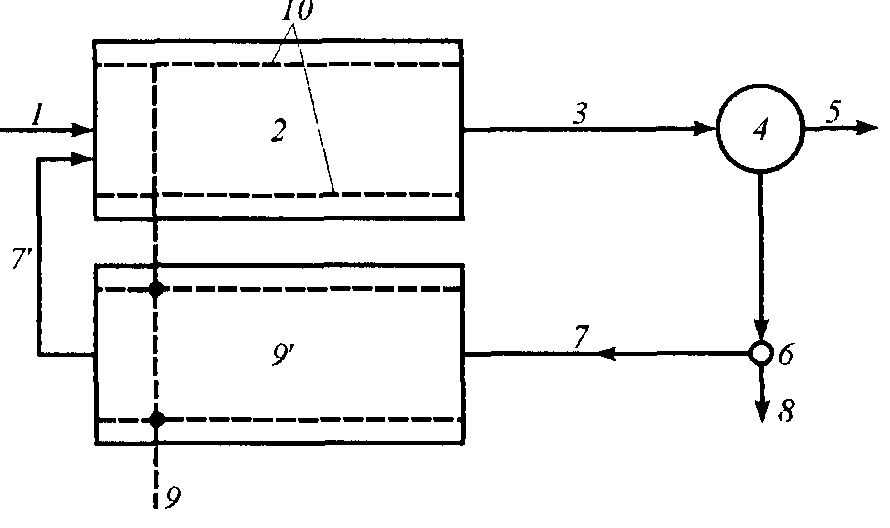

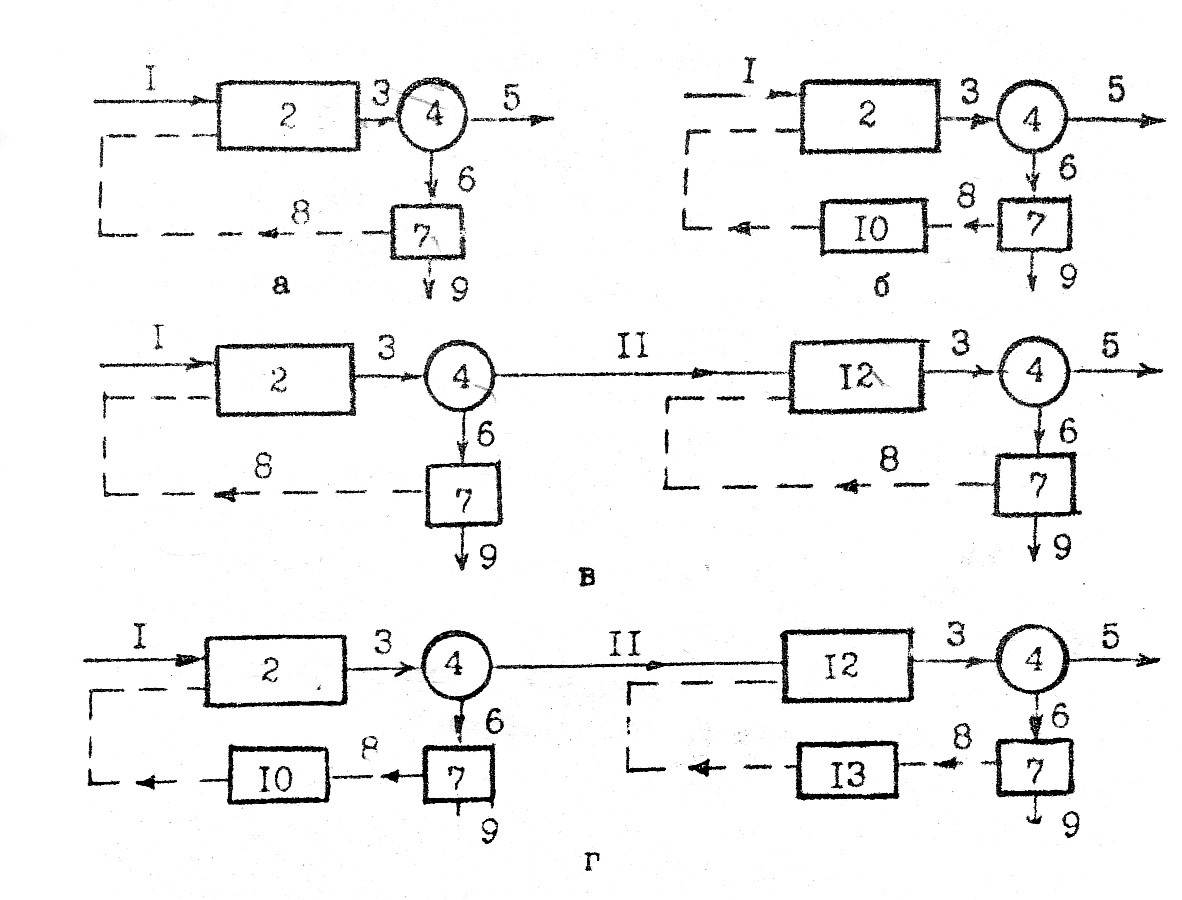

ТЕхн.Схемы (у меня нет Яковлева,оставила эти,в нете другие ужасные и некрасивые)

А одноступенчатый без рег-и

Б одноступенчатый с регенерацией

В двухступенчатый без рег-и

Г двухступечатый с рег-ей

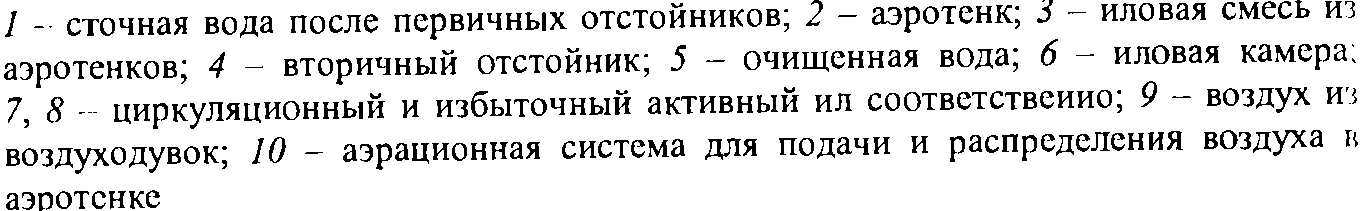

1. Подача СВ 2-аэротенк, 3- выпуск иловой смеси, 4-вторичн.отстойник, 5-выпуск очищенной воды, 6- выпуск отслоенного активного ила, 7- иловая НС, 8- подача возвратного АИ, 9-выпуск избыточного АИ ,10-регенератор 11-выпуск СВ после первой ступени очистки,12- аэротенк второй ступени 13- регенератор второй ступени

Классифик-я аэротенков.

Конструкции применяемых аэротенков подразделяются по способу подачи сточных вод и их потоку на три основных типа: вытеснители (рис. 1.60) с «поршневым» потоком сточных вод, смесители с рассредоточенной или центральной (рис, 1.61) по дачей и выпуском сточных вод и аэротенки промежуточного типа (рис. 1.62).

К вытеснителям относятся одно-, двух- и т.д. коридорные аэротенки, в которых коридоры отделены друг от друга продольными направляющими перегородками, не до ходящими до одной из торцевых стен. В торцах аэротенка расположены каналы для впуска и отведения сточных вод. В зависимости от геометрических размеров в этих аэротенках в той или иной степени выполняется условие полного вытеснения потока сточных вод. Особенностью процесса, протекающего в аэротенках-вытеснителях, является изменение концентрации загрязняющих веществ в сточных водах и скорости очистки по длине аэротенка. Окислительный процесс в аэротенках-вытеснителях происходит неравномерно: в начале аэротенка — быстрее, а по мере приближения к концу и уменьшения количества субстрата — медленнее.

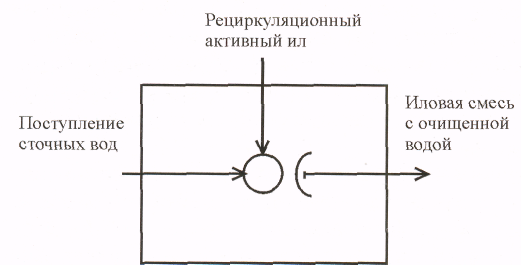

Рис. 1.61. Схема аэротенка-смесителя с центральным подводом сточных вод и ила в аэрационную зону

Аэротенки-вытеснители предпочтительны при очистке сточных вод сложного состава, содержащих значительную долю промышленных сбросов.

В аэротенках-смесителях обеспечивается полное и быстрое смешение сточных вод с массой активного ила, в установившемся режиме они работают с равномерными скоростями процесса очистки. Предпочтительное использование аэротенков-смесителей при очистке высококонцентрированных промышленных сточных вод, сходных по составу с ними (пищевые комбинаты, пивные заводы, рыбные заводы), а также при неравномерном притоке и часто возникающих залповых перегрузках. Однако, при использовании смесителей существует угроза развития вспухания

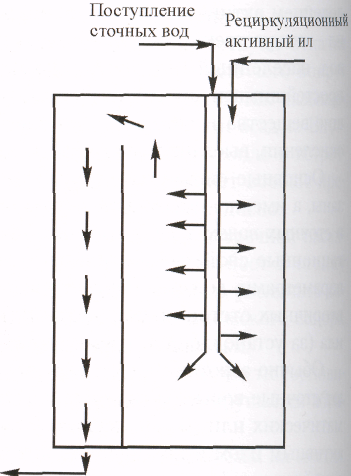

Рис. 1.62. Схема движения сточных вод в аэротенке промежуточного типа: смесителе-вытеснителе

активного ила, во всяком случае, они более подвержены ему, чем другие конструкции аэротенков по причине высоких нагрузок на активный

К аэротенкам промежуточного типа относятся, например, коридорные аэротенки с рассредоточенной по длине подачей сточных вод и с впуском активного ила в начало коридора.

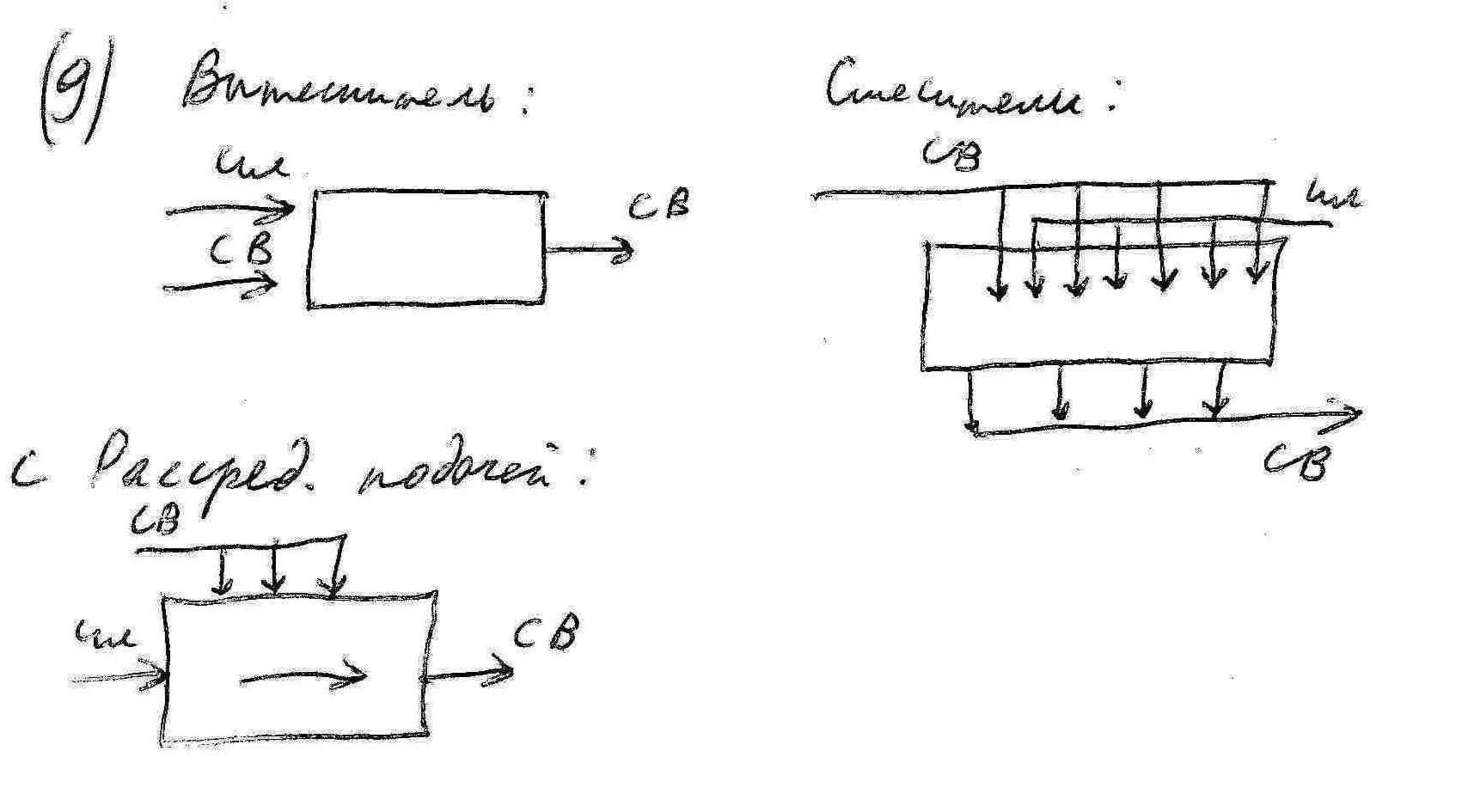

Классификация: по гидродин режиму: вытеснители(низк нагр в начале и выс в конце, примен для хоз-быт св, примен при БПК до 300 мг/л, очень чувствительны к залповым сбросам св), смесители(одинак нагр во всех точках аеротенков, весь объем св смешивается, примен при БПКп до 1000мг/л, примен для среднеконц произв св, или на первой ступени при 2х ступен осв) и с рассредоточенной подачей воды(рассред впуск жидкости)(нагр не равномер, при БПК до 500мг/л, тут тоже частичное смешение). (9)

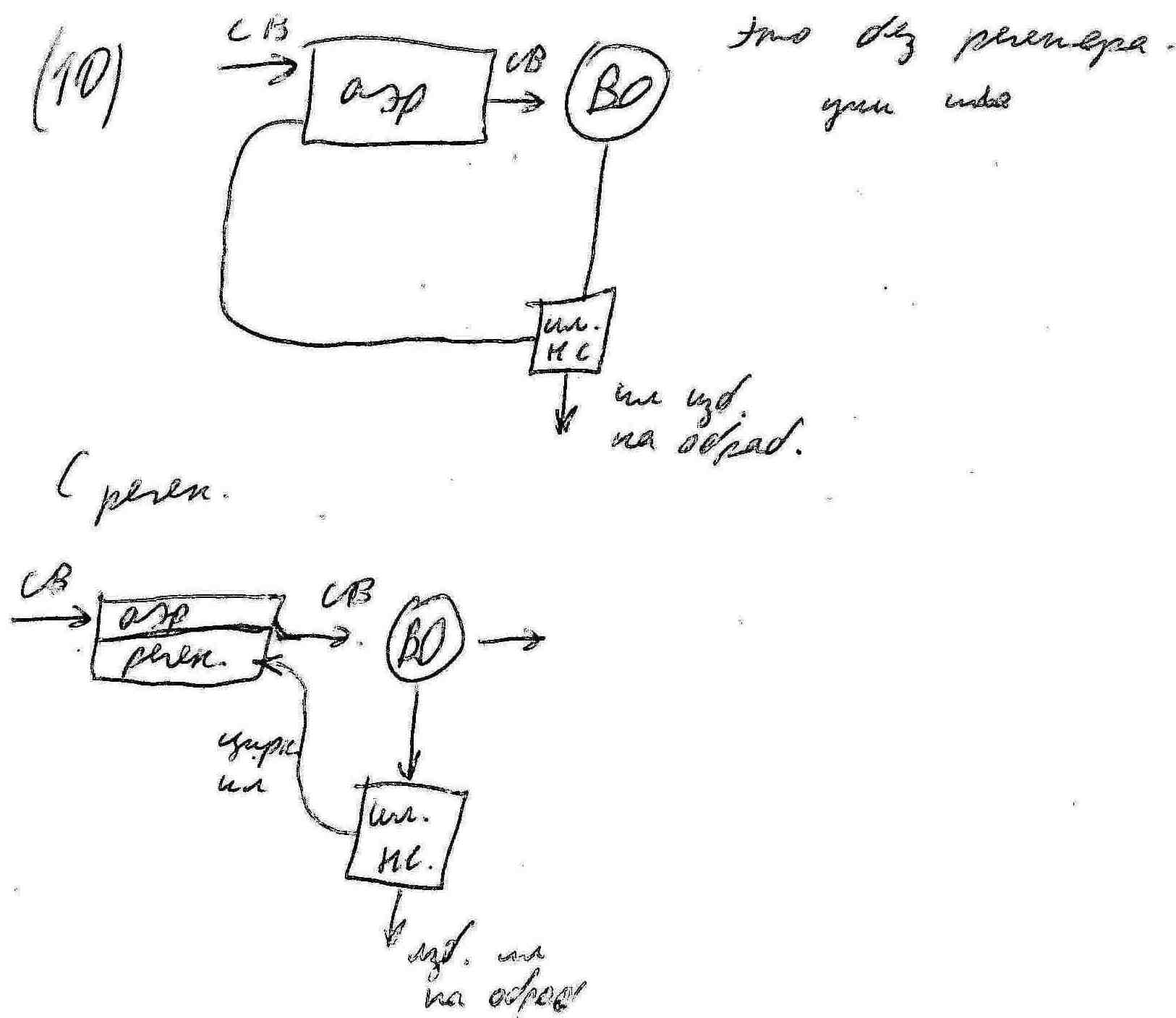

По реген ила: с и без. По ступеням очистки: 1, 2х и многоступен, под ступенью очистки понимают часть общей биохим сис, в кот поддерж опред культура акт ила. (10)

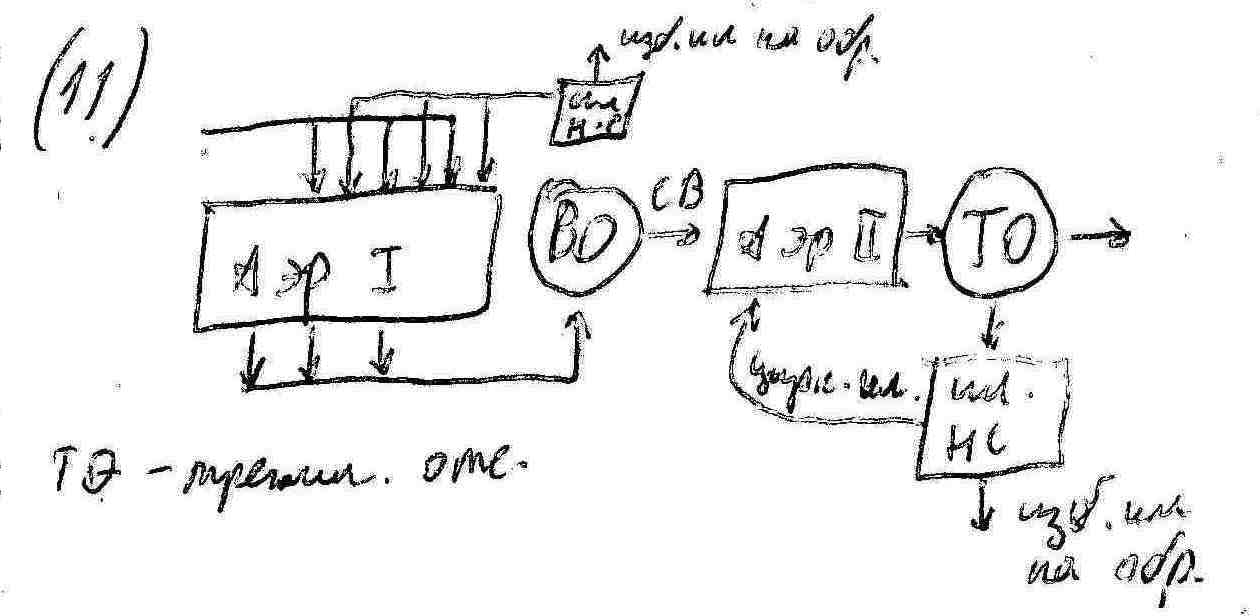

(Схема)2х ступенчатой очистки без регенераторов (11)

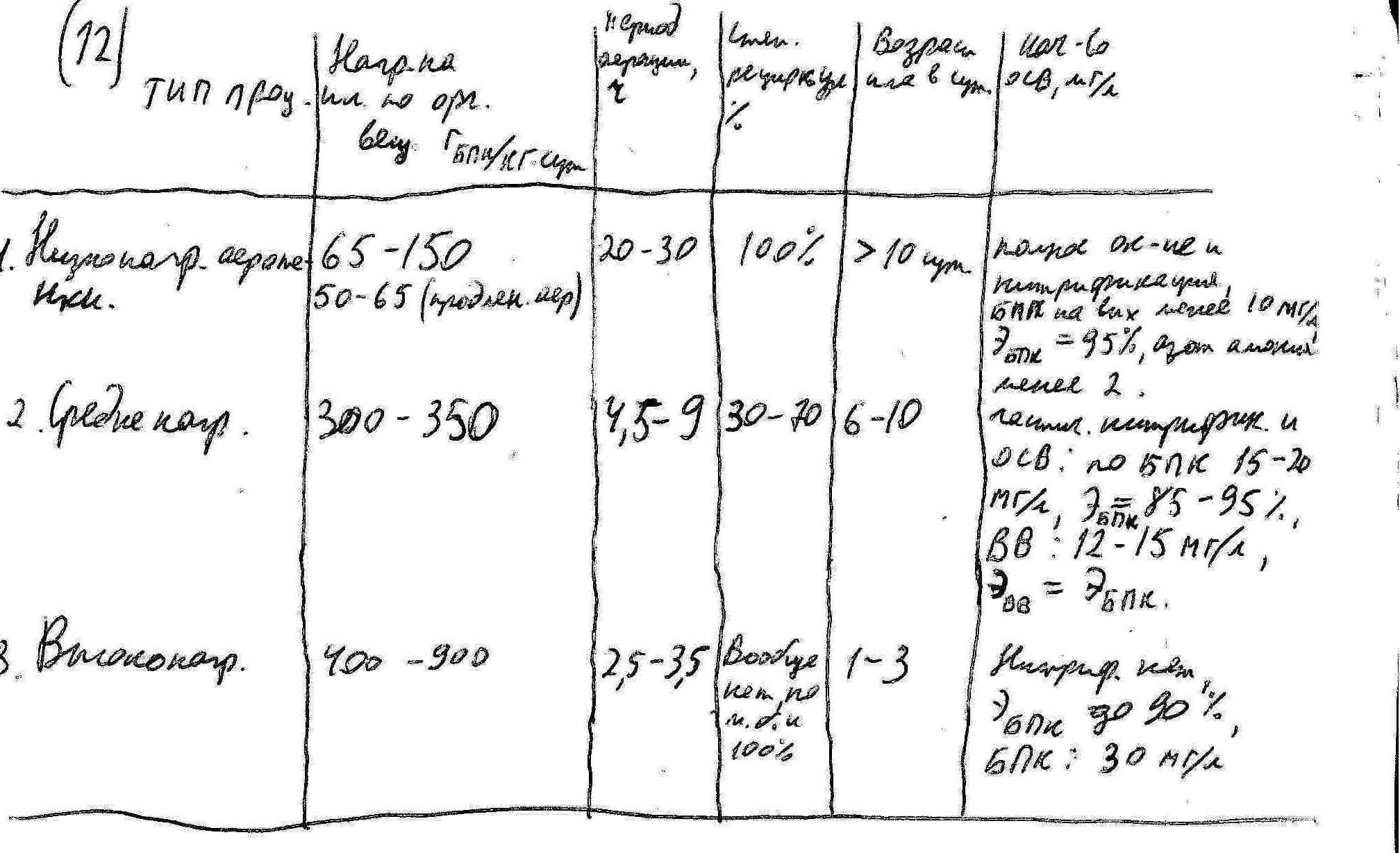

Одноступ осв без реген при БПК не более 150мг/л, 150-200 и при наличии токсич произв примесей примен одноступ с реген ила. 2х ступ без реген ила: 500-1000, 1ступ- смесители, 2я – вытеснители. При обраб выс конц произв св с БПК от 6000 до 30000мг/л целесообразно подвергать св сбраживанию в метантенках до 1000мг/л, затем осв в аеротенках. По нагр на актив ил: высоконагр(на неполную очистку), средненагруж(обычные), низконагружаемые(аеротенки продленной аерации: окислительные пруды и тд., обыч аеротенки, в кот поддерж большая доза ила – 5г/л). Таблица(12)

При обработке высоко концентрированных производственных стоков с БПК от 6000 до 30000мг/л целесообразно подвергать сточные воды сбраживанию в метантенках до 1000мг/л, затем очистка в аэротенках. 3. По нагрузке на активный ил: высоконагружаемые (на неполную очистку), средненагружаемые (обычные), низконагружаемые (аэротенки продленной аерации: окислительные пруды и тд., обычные аэротенки, в которых поддерживается большая доза ила – 5г/л).

4. Аеротенки подраздел по режиму входа сточных вод: проточные, полупроточные, с переменным рабочим уровнем, контактные.

По конструктивным признакам:

1. по материалу: бетонные, железобетонные и тд.

2. По расположению: на поверхности, заглубленные и тд.

3. По типу аэрации: с пневматической, механической, комбинированной(пневмо-механической) системой. С пневматической и пневмо-механической: низконапорные и обычные. Этот параметр влияет на всю конструкцию аэротенка.

4. По способу блокировки: с раздельными ВО и с блокированными в единую конструкцию ВО и аэротенка.

5. По направлению движения сточных вод: с центрально расположенной зоной аэрации, с периферийной зоной отстаивания.

6. По принципу работы отстойной зоны: аэрируемые отстойники во взвешенном слое, гравитационное отстаивание, с отстойником промеж типа.

7. По способу распределения сточных вод: с рассредоточенной подачей сточных вод(оборудованные пневматической системой аэрации), с точечным подводом.

8. По форме в плане: прямоугольные, квадратные, круглые и более сложной формы.

Биологическая очистка высококонцентрированных сточных вод.

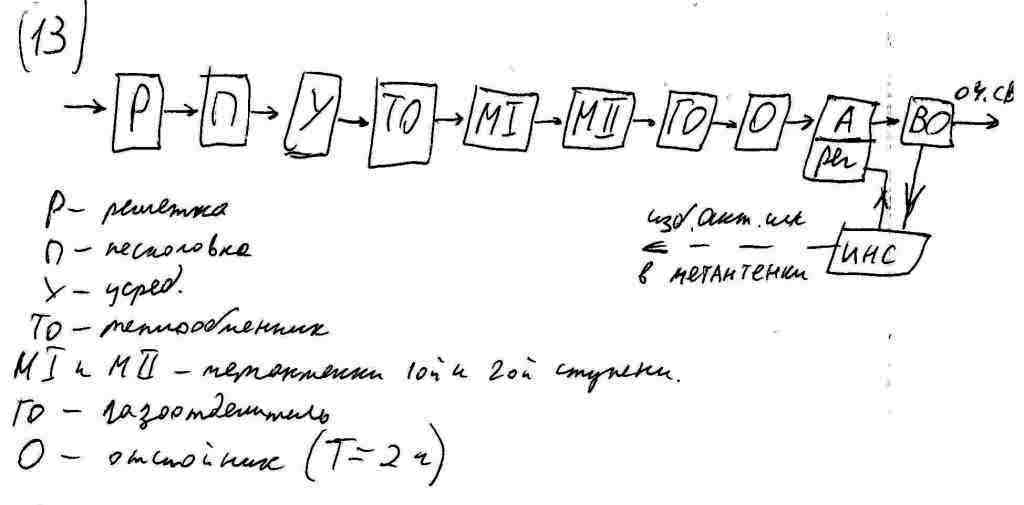

Экономичная аэробная осв при конц до 5000мг/л по бпк. Примен очистку, где смешивают очистку аэроб и анаэробную.(13)

Биологическую очистку иногда проводят по ступеням: Для очистки высококонцентрированных сточных вод (БПКполн более 1000 мг/л) широкое применение находят двухступенчатые аэрационные сооружения. Преимуществом этих сооружений по сравнению с одноступенчатыми является более устойчивая их работа при перегрузках и колебаниях концентрации сточных вод.

Бывают: 1, 2х и многоступен, под ступенью очистки понимают часть общей биохим сис, в кот поддерж опред культура акт ила. (10)

Одноступенчатая осв без реген при БПК не более 150мг/л, при 150-200 и при наличии токсич произв примесей примен одноступ с реген ила. 2х ступ без реген ила: 500-1000, 1ступ- смесители, 2я – вытеснители. При больших БПК эротенки первой ступени устраивают с регенераторами; вторая ступень может быть и без них. При обраб выс конц произв св с БПК от 6000 до 30000мг/л целесообразно подвергать св сбраживанию в метантенках до 1000мг/л, затем осв в аеротенках.

В ряде случаев применение двухступенчатой схемы биологической очистки позволяет получить не только более устойчивую работу комплекса очистных сооружений, но и сократить их объем.

Недостатком двухступенчатой схемы является необходимость устройства промежуточных вторичных отстойников и связанной с ними системы распределительных лотков. Однако этот недостаток компенсируется более высоким и устойчивым эффектом очистки сточных вод.

Регенерация ила – восстановление св-ств ила, освобожд от токсинов и тд. Чтоб реген была 3 условия!!!!!!:

1. В регенератор д. поступать только ил без св.

2. актив ил д. подаваться непосред в регенератор.

3. в регенератор д. поставляться в 2 раза боьше возд, чем в др части аеротенка.

Регенратор м.б. как в виде отдельного сооружения так и как секция в аэротенке.

Процессы:

1. процесс ок-ия сложноокис. органики на иле и процесс удаления сложноокис и нераствор. примесей.

2. процесс восст актив ила.

Регенерация треб увел времени пребыв ила в сис. до 8-18часов, что значительно дольше, чем в самом аэротенке. Концентрация ила в регенераторе в 2-2,5 раза больше, чем в аэротенке. Ил находиться без воды в регенераторе, что позволяет уменьшить объем аэрационных сооружений по сравнению с объемом при осуществлении процесса только в аэротенке на 15-20%. Если проц реген удовлетв, то происх восст ок-ые св-ва ила и освобождение ила от токсинов, также окисляются трудноокис вещ-ва(фенолы и тд.)

Устанавливают процент регенерации – объем регенератора от суммарного объема аэротенка. Так как типовые аэротенки – 2х, 3х, 4х коридорные, то процент регенерации м.б. – 25, 33, 50, 66, 75%. Применение регенераторов приводит к повыш эффектив раб аеротенков т.к.:

1. доза ила большая.

2. Увел число активнофункционир бактерий.

3. улучш седиментац хар-ки ила за счет сниж удельной нагр на ил, флокулообразование и вытеснение нитчатых форм микроорг.

4. повыш снабж возд повыш перемеш ила и снабж его кислородом.

5. окис мощ аеротенков больше, общая масса ила и его возраст больше, поэтому возможна нитрификация и повыш устойчивость к залповым сбросам.

6. в реген пониж прирост ила и улчш влагоотдающ св-ва, следовательно значитель экономия на сис по обработке осадка.

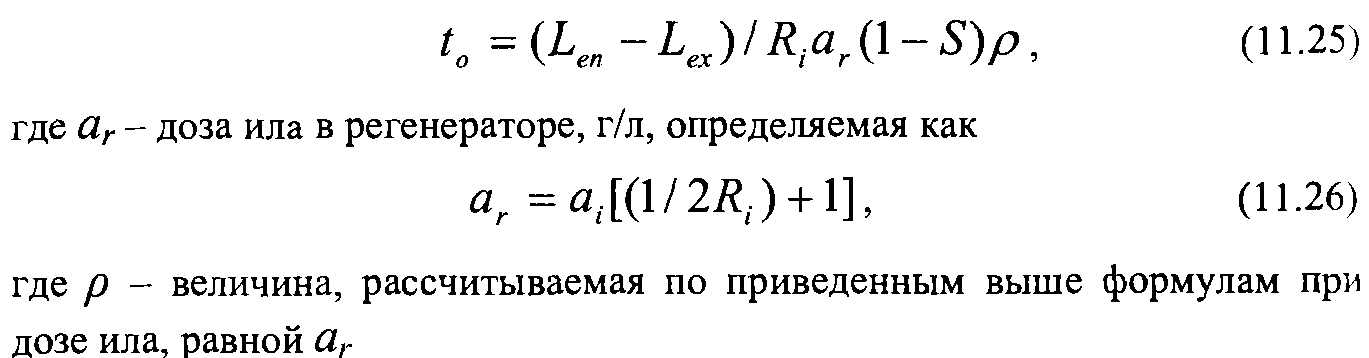

При применении аэротенков с регенерацией активного ила вначале определяется необходимая продолжительность окисления загрязнений по формуле

Продолжительность обработки воды в собственно аэротенке t_at, ч,:

Продолжительность регенерации ила для окисления изъятых из очищенной воды и накопленных илом загрязнений определяется как разница

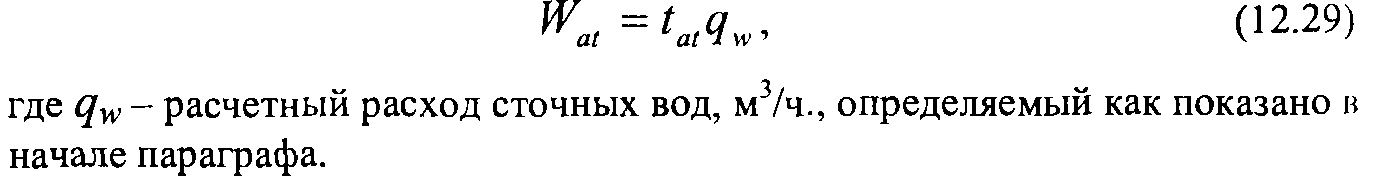

Вместимость аэротенков без регенераторов определяется как

Отношение объема регенераторов к суммарному объему аэротенков и регенераторов, взятое в процентах, получило название "процента регенерации". Таким образом, процент регенерации в суммарном объеме аэротенков и регенераторов определится как

Процент регенерации нужен для конструктивного оформления аэ ротенков с регенерацией, т.е. для размежевания объемов собственно аэро тенков и регенераторов, для организации наиболее рационального распо ложения коммуникаций, подводящих сточную воду и активный ил в аэро тенк, активный ил в регенератор (и далее в аэротенк) и отводящих иловую смесь из аэротенка в сооружения илоотделения.

Условия применения биол.очистки

Способ биологической очистки в аэробных условиях возможен, если содержащиеся в производственных сточных водах органические и минеральные вещества способны окисляться в результате биохимиче- ских процессов и если условия среды, т. е. 1.наличие растворенного кислорода
