6.4 Выбор сечения проводов на участках сети

Выбор сечения проводов на каждом участке сети производим по экономической плотности тока, исходя из минимальных эксплуатационных расходов. При выборе сечения проводников необходимо учитывать минимальные допустимые сечения по условиям коронирования.

, (24)

где j_э – экономическая плотность, А/мм²; по Приложению 2-3;

I_max – максимальный ток нормального режима, А;

- количество линий

Выберем сечения проводов на участке А-ПС1 для варианта 1:

К ПС1 подходят две линии, поэтому выбираем 2 АС-120 мм².

Выберем сечения проводов на участке ПС1- ПС2 для варианта 1:

Выбираем одну линию АС-240 мм².

Выберем сечения проводов на участке ПС2- Б для варианта 1:

По участку ПС2-Б проходят две линии, поэтому выбираем 2 АС-150 мм²

Выберем сечения проводов на участке А-ПС2 для варианта 2:

К ПС1 подходят три линии, поэтому выбираем 3 АС-95 мм².

Выберем сечения проводов на участке ПС1- ПС2 для варианта 2:

По участку ПС1 - ПС2 проходят две линии, поэтому выбираем 2 АС-70 мм²

Производим проверку выбранных сечений проводов по условиям нагрева в нормальном режиме и в режиме отключения одной параллельной линии.

; (25)

где I_доп – допустимый ток для данного сечения провода, А;

I_мах – максимальный ток по участку сети, А.

n - число проводов на участке сети.

Произведем проверку выбранных сечений проводов по условиям нагрева в нормальном режиме и в режиме отключения одной параллельной линии (вариант 1)

Проверка выбранного сечения провода по условию нагрева в нормальном режиме на участке А-ПС1:

Проверка выбранного сечения провода по условию нагрева в режиме отключения одной параллельной линии на участке А-ПС1:

Проверка выбранного сечения провода по условию нагрева в нормальном режиме на участке ПС1- ПС2:

Проверка выбранного сечения провода по условию нагрева в нормальном режиме на участке ПС2 - Б:

Проверка выбранного сечения провода по условию нагрева в режиме отключения одной параллельной линии на участке ПС2 - Б

Произведем проверку выбранных сечений проводов по условиям нагрева в нормальном режиме и в режиме отключения одной параллельной линии (вариант 2)

Проверка выбранного сечения провода по условию нагрева в нормальном режиме на участке А-ПС2:

Проверка выбранного сечения провода по условию нагрева в режиме отключения одной параллельной линии на участке А-ПС2:

Проверка выбранного сечения провода по условию нагрева в нормальном режиме на участке ПС1- ПС2:

Проверка выбранного сечения провода по условию нагрева в режиме отключения одной параллельной линии на участке ПС1- ПС2:

Произведем проверку выбранного сечения в аварийном режиме

Проверка производится в режиме, когда один из источников отключен. При этом для каждого случая составляем схему с перераспределением мощности.

Произведем проверку в аварийном режиме для 1 вариант, когда отключен источник А.

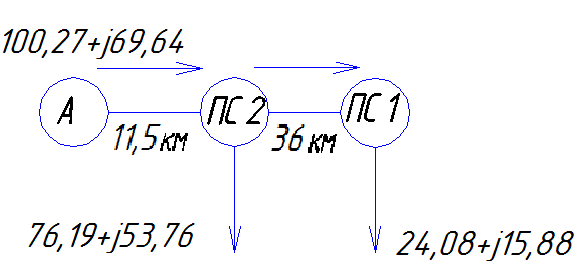

На рисунке 17 представлена схема перетоков мощности в аварийном режиме (1 вариант)

Рассчитаем ток, протекающий по ВЛ :

Рисунок 17 – Схема перетоков мощности в аварийном режиме при отключении источник А(1 вариант)

Произведем проверку в аварийном режиме для 1 варианта, когда отключен источник Б.

На рисунке 18 представлена схема перетоков мощности в аварийном режиме (1 вариант), при отключении источника Б

Рисунок 18 – Схема перетоков мощности в аварийном режиме при отключении источника Б(1 вариант)

Рассчитаем ток, протекающий по ВЛ:

Рассчитаем ток, протекающий по ВЛ для варианта 2 в аварийном режиме.

В разомкнутой сети подстанции являются тупиковыми. Аварийным режимом будет считаться обрыв одной линии, когда нагрузка будет переведена на резервную линию и при этом нужно, чтобы соблюдалось условие:

Определяются расчетные и удельные параметры проводов. Удельные параметры проводов определяются по Приложению 2-4.Расчетные параметры определяются по формулам:

; (26)

; (27)

; (28)

; (29)

Все расчетные и удельные параметры проводов сведены в таблице 5.1.

Таблица 5 – Определение сопротивлений на участках

Участок сети	l, км	Марка и число	r0, Ом/км	x0, Ом/км	r, Ом	x, Ом	Rэкв, Ом	Хэкв, Ом
Вариант 1
А-ПС1	11,5	2АС-120/19	0,249	0,427	5,727	9,821	2,864	4,911
ПС1-ПС2	36	АС-240/32	0,121	0,405	4,356	14,58	4,356	14,58
ПС2-В	21	2АС-120/24	0,249	0,427	10,458	17,9340000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000	5,229	8,967
Вариант 2
А-ПС2	18	3 АС-95/16	0,306	0,434	11,016	15,624	3,672	5,208
ПС1-ПС2	14	2АС-70/11	0,428	0,444	17,976	18,648	8,988	9,324
