4 Выбор двух схем электрической сети

Составляются два варианта схемы электрической сети. Определяется категория потребителей на подстанции и в зависимости от категории выбирается количество источников питания. Варианты электрической схемы сети составляются с учетом величины нагрузки подстанции и её удаленности от системы. При определении количества питающих линий учитывается пропускная способность воздушных линий, которая зависит от номинального напряжения сети (по Приложению 2-1).

Количество линий в каждом варианте принимаем, исходя из надежности питания потребителей и пропускной способности одной линии, то есть с учетом минимальных потерь реактивной мощности при передаче мощности по линиям электропередач

Количество питающих линий определяется по формуле:

(14)

где - количество линий подходящих к ПС, шт.;

передаваемая мощность ВЛ.

Максимальная и минимальная мощность ПС1:

Определяется количество линий подстанции №1

принимается 2 линии с учетом резервирования.

Максимальная и минимальная мощности ПС2:

Определяется количество линий подстанции №2

принимается 2 линии с учетом резервирования.

Составляется 1 вариант схемы электрических сетей

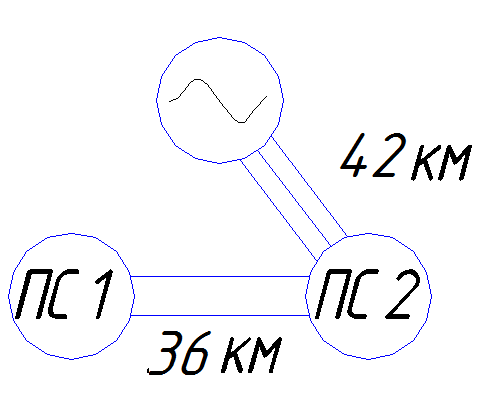

Рисунок 3 – Вариант 1 схемы электрической сети

В нормальном режиме ПС1 питается по двум линиям ВЛ от энергосистемы. В аварийном режиме при отключении одной ВЛ от энергосистемы, недостающая мощность передается по одной ВЛ соединяющей ПС1 с ПС2.

ПС2 в нормальном режиме получает питание по двум ВЛ от энергосистемы и ПС1. В аварийном режиме вся мощность ПС2 передается по одной ВЛ , либо от энергосистемы, либо от энергосистемы через ПС1.

Составляется 2 вариант схемы электрических сетей

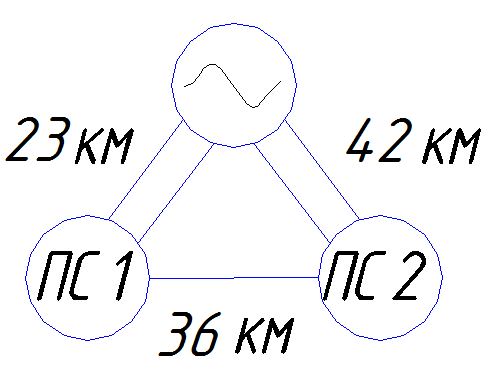

Рисунок 4 - Вариант 2 схемы электрической сети

Нормальный режим питания ПС отличается тем, что вся мощность ПС2 передается от энергосистемы по трем ВЛ.

В аварийном режиме вся мощность ПС2 предается по двум ВЛ от энергосистемы.

5 Определение расчетной нагрузки подстанции

При подсчете расчетной мощности учитывается зарядная мощность линий электропередач, обусловленная емкостной проводимостью линии.

Расчетная нагрузка ПС равна приведенной нагрузки ПС за вычетом половины зарядной мощности линий, подходящих к шинам высокого напряжения подстанции.

Зарядная мощность линии определяется по формуле:

, (15)

где - зарядная мощность 1 км линии. Учитывая опыт эксплуатации электрических сетей, принимаем зарядную мощность одной линии 0,038 МВАр [Приложение 2.2].
