5.4 Порядок виконання роботи
1. Відкрити прилад для вимірювання заземлення ознайомитись зі схемою приєднання приладу до контурів заземлення. Вивчити принцип дії приладу.
2. Зібрати схему для вимірювання внутрішнього контуру заземлення, яка приведена на рис.5.2. Натиснути на кнопку "ИЗМ1" і за шкалою визначити опір заземлення. Результати занести в табл.5.1.
3. Зібрати схему для вимірювання зовнішнього контуру заземлення, яка приведена на рис 5.2. Треба мати на увазі, що для цього дослідження клеми Т1-П1 приладу треба під'єднювати до зовнішнього, контуру заземлення. Результати занести в табл.5.1.
4. Для перевірки надійності приєднання контуру заземлення до електрообладнання і апаратів зібрати схему, яка приведена на рис.5.3. При надійному електричному контакті прилад при натисканні на кнопку "ИЗМ1" дає показ рівний нулю. Якщо контакт поганий - дає показ опору контакту. Коли є пошкодження контакту - прилад показує безмежність.
Провести перевірку надійності під'єднання електричних двигунів (використати двигуни постійного і змінного струму лабораторної роботи 1) до контуру заземлення. Для цього зібрати схему (рис.5.3). Результати занести в табл.5.2.
Таблиця 5.1 - Результати вимірювання внутрішнього і зовнішнього контурів заземлення
№ п/п
|
Назва контуру
|
Допустима величина опору заземлення Кздоп
|
Результати вимірювання опору заземлення Кзвим
|
1
|
2
|
3
|
4
|
1
|
Внутрішній контур заземлення .
|
|
|
2
|
Зовнішній контур заземлення
|
|
|
Таблиця 5.2 – Результати перевірки надійності під’єднання електрообладнання та апаратів до контура заземлення
-
№
п/п
Вид обладнання або апарату, який під'єднаний до контуру заземлення
Результати показів приладу
1
2
3
1
Опорний ізолятор
2
Двигун постійного струму
3
Асинхронний електродвигун
1. Контур заземлення. .
2. Зонд.
3. Допоміжний заземлювач.
4. Вимірювач заземлення.
Рис. 5.2 - Схема для перевірки надійності з'єднання контуру заземлення з електрообладнанням та апаратами

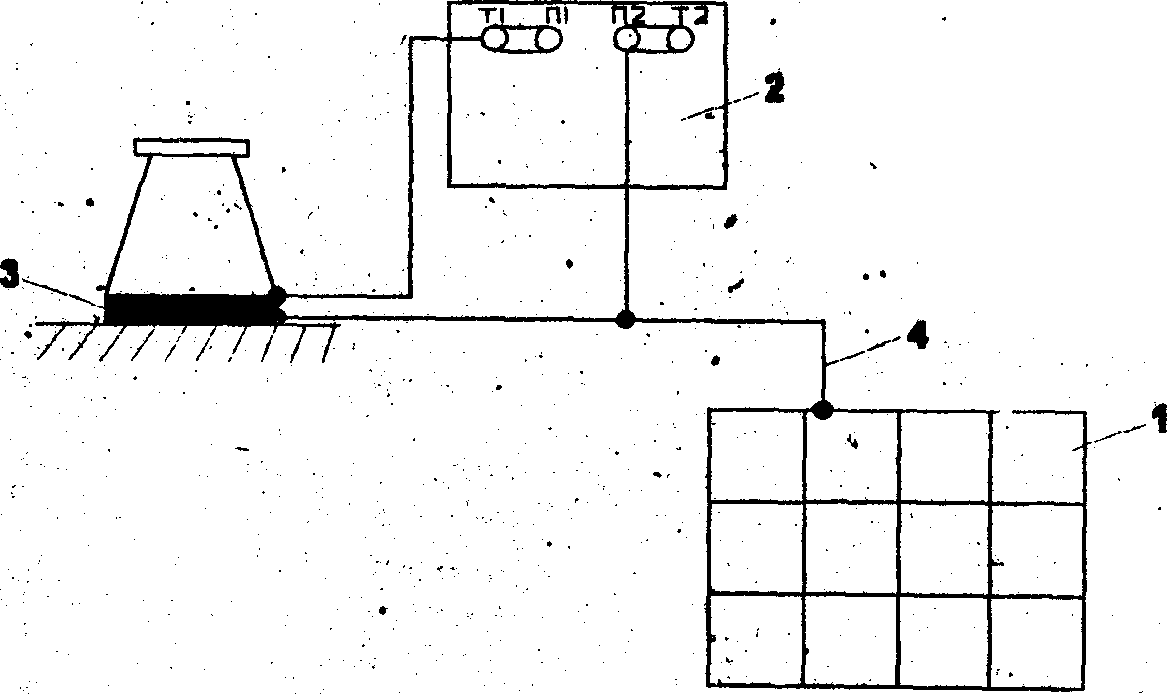

1. Контур заземлення
2. Вимірювач заземлення
3.Фланець опорного ізолятора
4. Заземлюючий провідник
Рис. 5.3 - Схема перевірки надійності приєднання контуру заземлення до електрообладнання і апаратів
5.5 Зміст звіту
1. За результатами вимірів зробити висновок про стан внутрішнього і зовнішнього контурів заземлення.
2. За результатами перевірки надійності під'єднання електрообладнання і апаратів до контуру заземлення зробити висновок про якість з'єднання та його надійність.
