4.4 Порядок виконання роботи

  1. Вивчити принцип дії мегомметра і заходи безпеки при його використанні. Ознайомитись з порядком підготовки і включення мегомметра в роботу.

  2. Виміряти опір ізоляції обмоток статора короткозамкнутого АД через 60 с після включення мегомметра в роботу. Результати занести в табл. 4.3.

  3. Виміряти опір ізоляції якірного кола двигуна постійного струму і обмотки збудження (ОЗ). Результати занести в табл. 4.2.

  4. Виміряти опір ізоляції обмоток статора АД, якоря і обмотки збудження відносно корпусу ДПС. Результати занести в табл. 4.3.

  5. Визначити мегомметром на 1 кВ опір ізоляції кожної жили кабелю відносно землі. Для цього зібрати схему приведену на рис. 4.1 та 4.2. Результати вимірів занести в табл. 4.4 та 4.5.

  6. Виміряти опір ізоляції між кожною парою жил. Для цього зібрати схему приведену на рис.4.3 і 4.4. Результати вимірів занести в табл. 4.6.

Таблиця 4.3 – Результати вимірювання опору ізоляції обмоток електродвигунів

Електродвигун

Величина опору ізоляції обмоток

R, МОм

АД

Статор

А-В

В-С

А-С

ДПС

Якірне коло-коло ОЗ

Таблиця 4.4 – Результати вимірювання опору ізоляції обмоток АД і ДПС відносно корпусу

Електродвигун

Величина опору ізоляції обмоток

R, МОм

АД

Статор

Ротор

ДПС

Якірне коло

Коло ОЗ

Таблиця 4.5 – Результати вимірів опору ізоляції жил чотирьохжильного кабелю відносно землі

Величина опору ізоляції, МОм

А-0

В-0

С-0

Таблиця 4.6 – Результати вимірів опору ізоляції жил трьохжильного кабелю відносно землі

Величина опору ізоляції, МОм

А- З

В-З

С-З

Таблиця 4.7 – Результати вимірів опорів ізоляції між кожною парою жил трьох і чотирьохжильного кабелів

Напруга

Величина опору ізоляції, МОм

Вище 1 кВ

А-В

В-С

С-А

До 1 кВ

А-В

В-С

С-А

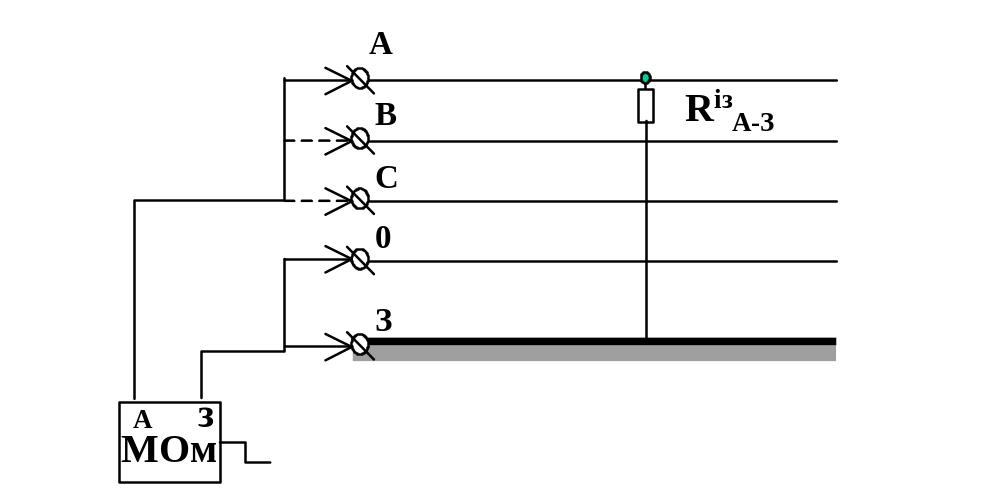

Рисунок 4.2 - Схема визначення опору ізоляції кожної

Жили чотирьохжильного силового кабелю відносно землі

Рисунок 4.3 - Схема визначення опору ізоляції кожної жили трьохжильного силового кабелю відносно землі

Рисунок 4.4 - Схема визначення опору ізоляції між парами жил чотирьохжильного силового кабелю

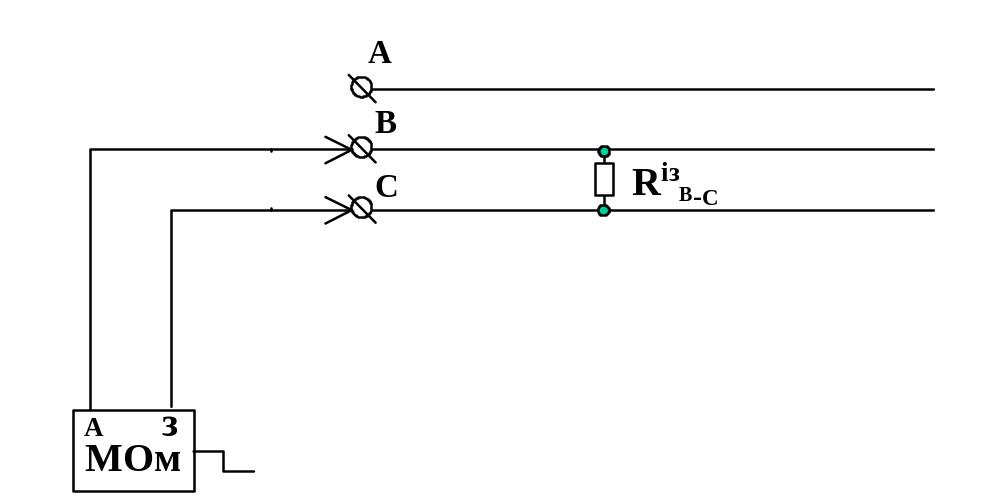

Рисунок 4.5 - Схема визначення опору ізоляції між парами жил трьохжильного силового кабелю

4.5 Зміст звіту

1. За результатами вимірів визначити наявність пошкоджень ізоляції в асинхронному двигуні.

2. За результатами вимірів зробити висновки про стан ізоляції обмоток статора АД і якірної обмотки збудження двигуна постійного струму.

3. Вказати заходи безпеки, які потрібно виконувати при використанні мегомметра.
