4.3. Теоретичні положення Конструкції та принцип дії мегомметрів

Найбільш поширеними до теперішнього часу були мегомметри типу М1101м (рис.4.1).Оскільки в мегомметрах є джерело постійного струму, то опір ізоляції можна виміряти при значній напрузі (2500 В у мегомметрах типів МС-05, М4100/5).

Різні типи мегомметрів і їхні основні характеристики приведені в табл 4.1.

Мегомметри Ф4102/1, Ф4102/2 –це сучасні прилади які побудовані на новій елементній базі і мають ті ж характеристики що і мегомметри типу Ф4101.

Мегомметри Ф4102/1, Ф4102/2, призначені для вимірювання опору ізоляції різних електричних пристроїв, що знаходяться під напругою, і можуть використовуватись у всіх галузях промисловості, за виключенням шахт, рудників та інших виробництв, небезпечних по вибуху газу і пороху.

Живлення мегомметра здійснюється від мережі змінного струму напругою 220 В, частотою /50±1/Гц, а також від хімічних джерел постійного струму напругою 10-14 В, які вмонтовуються всередину приладу. Ресурс вмонтованого джерела живлення в нормальних умовах експлуатації не менше 250 вимірювань. Принципова електрична схема мегомметра приведена на рис.4.1.

Таблиця 4.1 - Технічні характеристики мегомметрів

Тип	Номінальна напруга, В	Межі вимірю-вання опору, МОм	Клас точності	Робоча частина шкали	Примітка
М110 1м	100 500 1000	0—100 0—500 0—1000	1 ,0 1,0 1,0	0—200 кОм; 0,01—20 МОм 0—1000 кОм; 0,05—100 МОм 0—1000 кОм; 0,2—200 МОм	Частота обертання ручки генератора 120 с-1
МС-05	2500	0—1000 0—1000 0—100	1,5 1,5 1,5	1—1000 МОм 0,1 — 100 МОм 0,01 — 10 МОм
М1102/1	500	0—200	1,0	0—1000 кОм; 0—200 МОм
М4100/3	500	0—100	1,0	0—1000 кОм; 0—100 МОм
М4100/4	1000	0—200	1,0	0 — 1000 кОм; 0—200 МОм
М4100/5	2500	0—1000	1,0	0—2000 кОм; 0—1000 МОм
Ф4101	100 500 1000	0—2000 0—10000 0—20000	2,5 2,5 2,5	0—2; 1—2; 1—20; 10—200; 100—2000; 0—10; 0,5—10; 5—100; 50—1000; 500—10000; 0—20; 1—20; 10—200; 100-2000; 1000-20 000 МОм	Живлення від мережі 220 В, 50 Гц або від джерела постійного струму 12 В, або від сухих елементів

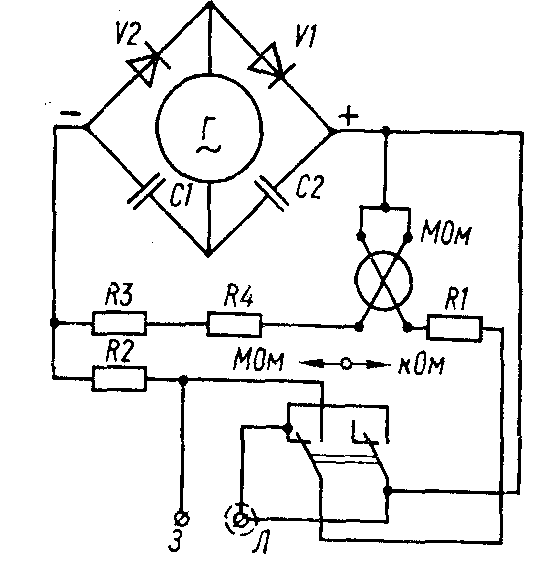

Рисунок 4.1 – Мегомметр типу М1101

Мегомметр обладнаний світловою індикацією, яка контролює зменшення напруги хімічних джерел струму нижче допустимого значення. Клас точності 1,5. Мегомметр зберігає працездатність при температурі навколишнього середовища від –30⁰С до +40⁰ С і відносній вологості 90% при температурі +30⁰ С.

Режим роботи мегомметра - повторно-короткочасний: 1 хв. - вимірювання; 1 хв. - пауза.

Робоче положення - горизонтальне відносно шкали. Мегомметри комбіновані по живленню; по номінальних значеннях вимірювальних напруг (Ф4102/1 - 100, 500 і 1000В; Ф4102/2 - 1000, 2500 В).Шкала мегомметра проградуйована безпосередньо в одиницях опору (МОм).

Мегомметр складається з наступних вузлів: 1 - перетворювач; 2 - вимірювальний підсилювач.

Перетворювач призначений для перетворювання напруги живлення в постійну потрібної величини. Напруга, яка знімається з вихідних обмоток трансформатора, випрямляється і поступає на клему "2".; Одержана напруга стабілізується компенсаційним стабілізатором послідовного типу.

Вимірювальний підсилювач призначений для здійснення компресії вхідного сигналу і складається із операційного підсилювача, в зворотній зв'язок якого включений транзистор, який працює в діодному режимі.
