Лабораторна робота 2 дослідження схем зміщення і термостабілізації режимів роботи підсилювальних каскадів

Мета роботи – дослідити схеми зміщення і впливу місцевого зворотного зв’язку на параметри підсилювальних каскадів під час зміни температурного режиму їх роботи.

Короткі теоретичні відомості

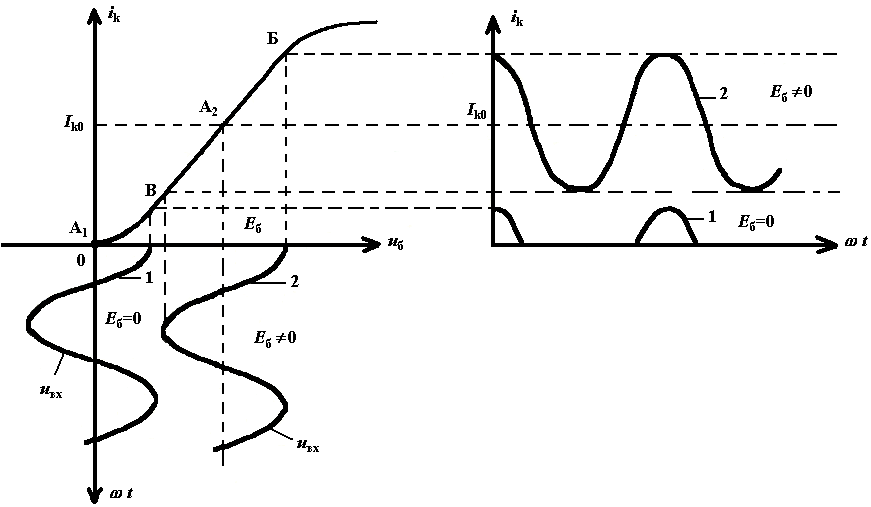

Транзистори є напівпровідниковими електронними приладами і вони не здатні забезпечувати підсилення двополярних сигналів. Для надання такої здатності в коло бази транзисторів уводять допоміжну постійну напругу зміщення бази Е_б. Полярність джерела Е_б відносно емітера є такою ж, як і полярність джерела колекторного живлення Е_к. Роль напруги зміщення бази, або просто зміщення, ілюструється на рис.2.1, де графіки колекторного струму 1 і 2 відображають форму струму за відсутності та наявності зміщення Е_б.

З рисунку видно, що за однієї й тієї самої напруги вхідного сигналу u_вх форма колекторного струму і_к значно відрізняється від форми u_вх за відсутності зміщення (крива 1, Е_б = 0) і повторює форму u_вх за наявності зміщення (крива 2, Е_б  0).

Рис.2.1

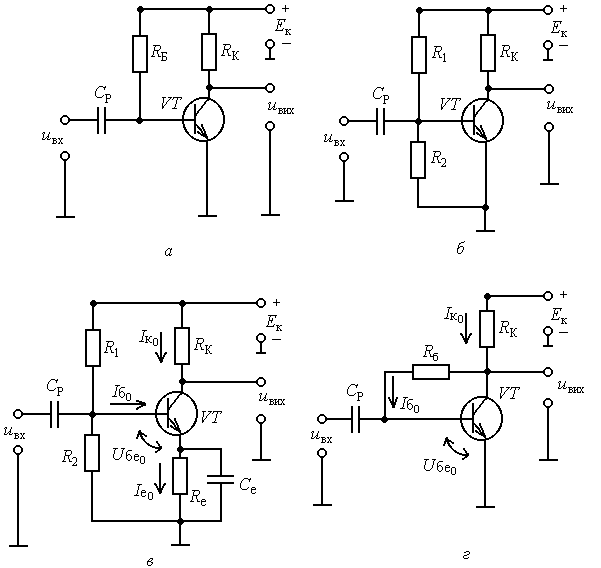

Точку А на динамічній крізній характеристиці транзистора з координатами ( Е_б, І_к0 ) називають робочою точкою транзистора. Для того, щоб форма колекторного струму (точніше, форма змінної складової струму і_к) повторювала форму вхідного сигналу u_вх, необхідно величину напруги зміщення Е_б0 вибирати таким чином, щоб робоча точка транзистора розташовувалась усередині лінійної ділянки БВ крізної характеристики (рис.2.1, точка А₂). Положенням робочої точки А₂ (точніше, її координатами Е_б, І_к0) визначається режим роботи, або режим спокою, транзистора. Для забезпечення потрібного режиму спокою транзистора призначені кола зміщення. Найбільш поширеними є схеми кіл зміщення з фіксованим струмом бази (рис.2.2,а) і з фіксованою напругою база – емітер (рис.2.2,б).

Схеми зміщення не можуть забезпечити стабільного режиму спокою транзистора при зміні його температури, наприклад, за рахунок розігріву транзистора струмом І_к0. Тому в підсилювальних каскадах застосовують кола термостабілізації режиму роботи транзистора. Основними схемами таких кіл є схеми емітерної та колекторної стабілізації. Схему каскаду з колом емітерної стабілізації наведено на рис.2.2,в. В цій схемі елементом емітерної стабілізації є резистор R_е. На цьому резисторі за рахунок протікання струму І_к0 утворюється падіння напруги U_Re0, протиполярне падінню напруги на резисторі R₂. Тоді напруга зміщення U_бе0 між базою й емітером транзистора дорівнює:

U_бе0 = U_R2 – U_Re0.

У разі збільшення струму спокою транзистора І_к0 за рахунок підвищення температури збільшується величина U_Re0, а величина напруги зміщення U_бе0 зменшується, що протидіє збільшенню струму І_к0. Проте при подачі на вхід каскаду змінної напруги сигналу на резисторі R_е утворюється напруга негативного зворотного зв’язку, що призводить до зменшення коефіцієнта підсилення каскаду. Для усунення цього зворотного зв’язку паралельно R_е вмикають конденсатор С_е, ємність якого вибирають таким чином, щоб реактивний опір конденсатора на найнижчій частоті сигналу був би набагато меншим опору резистора R_е.

Схему каскаду з колом колекторної стабілізації наведено на рис.2.2,г. У режимі спокою U_ке0 = Е_к – І_к0R_к; U_бе0 = U_ке0 – І_б0R_б. При збільшенні температури транзистора збільшується величина струму колектора І_к0 і зменшується напруга на колекторі транзистора U_ке0. Це призводить до зменшення U_бе0 і зменшення величини струму І_к0.

У підсилювальних каскадах використовуються також комбіновані схеми термостабілізації, коли в каскаді вмикаються кола емітерної та колекторної стабілізації.

Схема лабораторного модуля

Електричну принципову схему лабораторного модуля для дослідження схем зміщення і термостабілізації наведено на рис.2.3. За допомогою перемикачів SА1...SА4 створюються різні схеми подачі зміщення та термостабілізації. Вмонтований в модуль міліамперметр служить для вимірювання величини колекторного струму. Натисканням кнопки SВ1 здійснюється підігрів транзистора VT1. Підігрів слід проводити до відхилення стрілки міліамперметра на 5 – 10 поділок. Інші вимірювальні прилади і порядок увімкнення модуля такі самі, як і в лабораторній роботі 1.

Рис.2.2
