2. Разработка наладочных мероприятий

2.1. Разработка словесного алгоритма поиска неисправности эспу

Под алгоритмом понимают последовательность выполнения логических операций, необходимых для совершения некоторых действий или решения задачи. Алгоритм может иметь словесное описание или формализован в виде структурной схимы (блок-схемы).

Последовательность действий для составления алгоритма при неисправности “ при прохождении системной программы происходит зависание ЧПУ ”. Для составления блок-схемы алгоритма, поиска неисправности применяются следующие блок схемы:

- блок выполнения операций (действий) по обработке данных, текст внутри блока является кратким описанием этого.

- блок проверки выполнения условия с целью принятия решения о направлении последующего кода вычислений. Внутри блока описывается условие, подлежащее проверке в той точке схемы алгоритма, где размещается данный блок. Возможные результаты проверки указываются на линиях выходящих из блоков.

- блок печати и конца алгоритма.

Алгоритм представляет собой последовательность циклов исходящих из условий и приводящий все действия к одному конечному условию. Алгоритм, состоящий из блок-схем, дает полное представление о работе той или иной системы. Опираясь на технологическую документацию, можно составить алгоритм по нахождению заданной неисправности (привод подач не выходит в исходную точку).

Для того чтобы правильно составить алгоритм нахождения неисправности необходимо начать искать с самой простой возможной ошибки. В этом случае можно предположить, что эта ошибка находится в управляющей программе. Данную программу можно просмотреть на экране БОССИ, и проконтролировать на наличие кадра выхода в исходную точку. Если отсутствует кадр, следовательно, управляющая программа была неверно введена при чтении. В этом случае необходимо ввести правильно данные. При дальнейшем выявлении ошибки следует проверить процессор, путем замены его на работающий и прогнать еще раз выполнение программы, если не изменилось и все ровно присутствует неисправность дальнейшие действия это проверка напряжения на АКК. Далее при выявлении что отсутствует напряжение питания нужно заменить АКК на работающий. Если все таки ничего не изменилось и исправность осталась то нужно проверить платы ПЗУ , проверка плат ПЗУ осуществляется путем прогона тест-программы . Далее если тест-программой было обнаружена неисправность платы ПЗУ, то необходимо заменить его. После чего нужно проверить на присутствие неисправности , если она все таки присутствует то нужно проверить блок питания БП1, неисправна - заменить на другой.

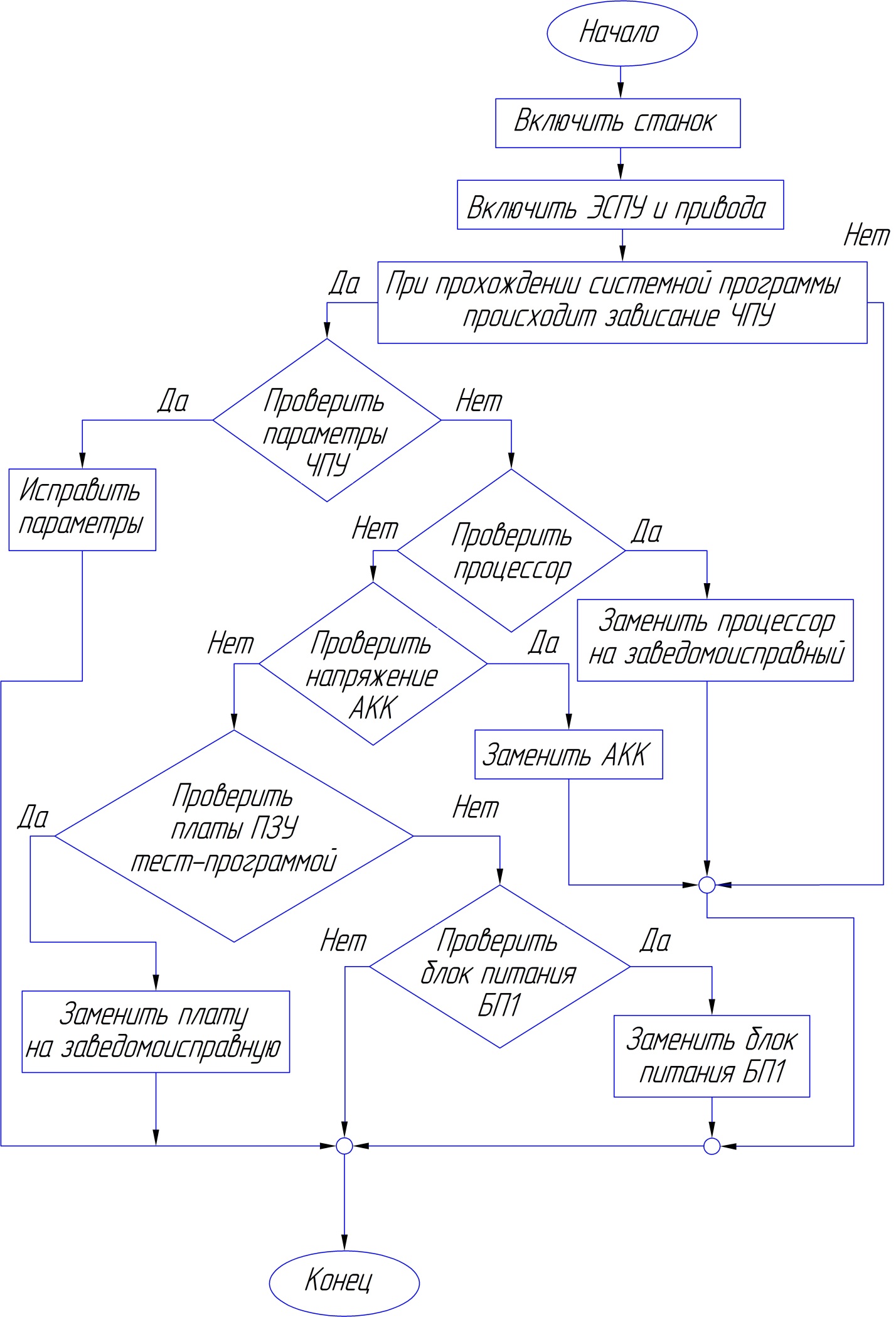

Рисунок 2.1 . Алгоритм поиска неисправности.

2.2. Методика поиска неисправности в эспу

В разделе разработка наладочных мероприятий рассматривается методика поиска неисправности в ЭСПУ. Неисправность — событие, связанное с невозможностью выполнения, или ненадлежащее выполнение функционального назначения объекта. Термин «Неисправность» относится к разряду технических. Данное событие как определение является неотъемлемой частью технической диагностики. Изучение неисправности определяет возможность увеличения надежности функционального объекта, а также прогнозирования остаточного ресурса. По результатам анализа неисправности возможна смена назначений элементов входящих в объект. Другими словами неисправность может быть как следствием, так и результатом.

В данном случае неисправность : при прохождении системной программы происходит зависание ЧПУ. Дальнейшее действие поиска неисправности будет браться исходя из алгоритма поиска неисправности. Являются пять причин возникающей неисправности :1- неправильно введены параметры ЧПУ; 2- неисправен процессор; 3- нету напряжения на АКК; 3- неисправны платы ПЗУ; 4- неисправен блок питания БП1.

Первая причина устраняется проверкой параметров при обнаружении исправлением их. Вторая причина связана с процессором, а что бы проверить его нужно заменить на работающий. Третья причина связана с аккумулятором и устраняется заменой на работающий. Четвертая причина для убеждения в ней запускаем тест-программу и порядок действия который изложен ниже. Установить режим работы устройства «Тест».

Набрать программу:

200/5037

202/400

204/12700

206/(40000-начальный адрес проверяемого банка постоянно запоминающего устройства (ПЗУ))

210/62037

212/400

214/5537

216/400

220/20027

22/(60000-конечный адрес проверяемого банка ПЗУ)

224/1371

226/0

При проверке страничной памяти дополнительно записать : в ячейку 177772 для первого банка памяти или в ячейку 177770 для пятого и шестого банков памяти номер проверяемой страницы. Затем записать регистр R7 число 200 и нажать клавишу P. На экране БОСИ высветиться адрес останова 00023G.

Открыть ячейку 400, где будет записана контрольная сумма проверяемого банка ПЗУ. Сравнить полученную контрольную сумму с эталоном. При несоответствии устранить неисправность путем замены на работающее устройство ПЗУ.

Пятая причина связана с отсутствием питания и устранить путем замены на работающий БП1.
