1.3. Описание взаимодействия субблока sb-055 со станком
на сигнальном уровне
SB075
SB473
МС1201.02
БОСИ
SB781
SB055
Клавиатура
SB086
Рисунок 1.3. Взаимосвязи клавиатуры с блоком.
На рисунке 2 изображена схема системы управления с взаимодействиями между субблоками . На данной схеме :
МС1201.02- процессор ЭСПУ;
SB473- субблок согласователь канала микроЭВМ;
SB075-субблок распределителя канала;
SB086- субблок формирования сигналов;
SB055- субблок модуля пульта управления;
SB781- интерфейсный субблок;
БОСИ- блок отображения символьной информации.
При нажатии клавиши пульта управления в режиме обмена ЭВМ в цикле «ВВОД» адреса с процессора поступают через субблоки SB473 и SB075, после через шину поступают на SB055 в канал пульта управления. При нажатии клавиши на пульте управления формируется код заданной клавиши на SB055. Получив сигнал «ГОТОВНОСТЬ» происходит передача в канал ЭВМ кода нажатой клавиши с ППЗУ. Дальнейший путь это отображение вводимой информации на экране БОСИ, движение сигналов происходит через суббкок SB-781 и на экран БОСИ.
1.4. Анализ работы функциональных узлов входящих в субблок
SB-055 ЭСПУ с диаграммами их работы
Функциональные узлы входящие в принципиальную схему заданного субблока SB-055 и диаграммы их работ:
Шинные формирователи (состоящие из DD1-DD3 представленный на микросхемах К589АП26)

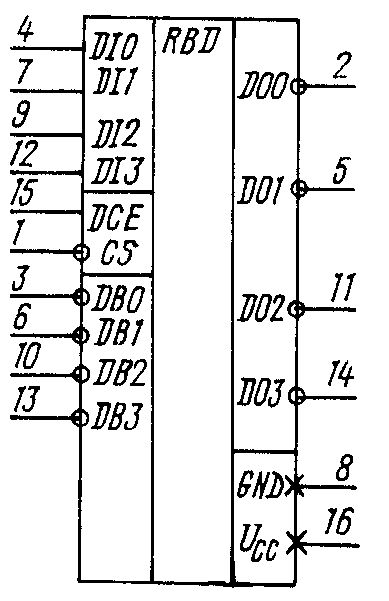

Рисунок 1.4-1. Микросхема К589АП26 и временная диаграмма его работы.
Формирователь сигнала СИП (DD13.2, DD20.1-DD20.3,DD30.1 DD26.3 на мк К155ЛА3)
Рисунок 1.4-2. Микросхема К155ИЕ5 и диаграмма ее работы.
Делитель частоты и Дешифратор (DD6, DD15, DD16 К155ИЕ5)(DD24 К155ИД4).
Рисунок 1.4-3. Микросхема К155ИЕ5 и временная диаграмма его работы.
Триггеры (DD18.2,DD 21.21/, DD21.2, DD21.2, DD14.1,DD25,DD13.3 на мк К155ТМ2)

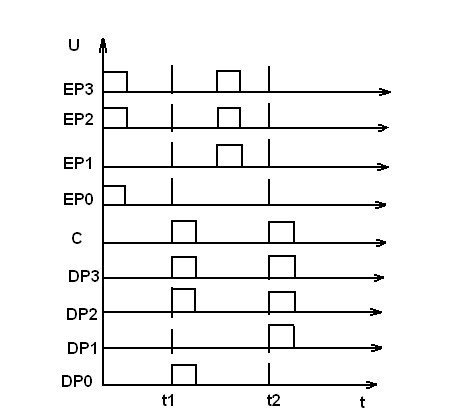

Рисунок 1.4-4. Микросхема К155ТМ2 и временная диаграмма его работы.
Регистры (DD22, DD23 на мс К155ТМ8).
Рисунок 1.4-5. Микросхема К155ТМ8 и диограмма работы.
Дребезг контактов (DD11 К155КП7)
|
|
|
|
Вход |
Выход |
|
|
|
Выбор |
Разрешение |
|
S2 |
S1 |
S0 |
E |
Y |
Y |
- |
- |
- |
1 |
0 |
1 |
0 |
0 |
0 |
0 |
1 |
1 |
0 |
0 |
1 |
0 |
2 |
2 |
0 |
1 |
0 |
0 |
3 |
3 |
0 |
1 |
1 |
0 |
4 |
4 |
1 |
0 |
0 |
0 |
5 |
5 |
1 |
0 |
1 |
0 |
6 |
6 |
1 |
1 |
0 |
0 |
7 |
7 |
1 |
1 |
1 |
0 |
8 |
8 |

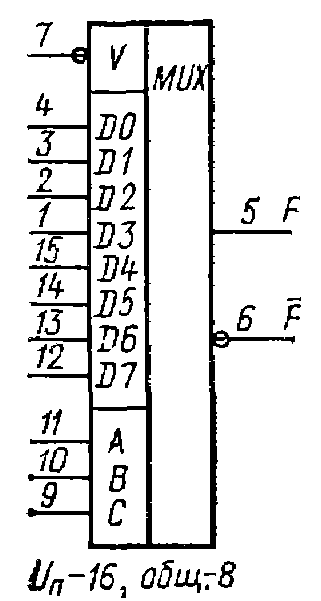

Рисунок 1.4-6. Микросхема К155КП7 и таблица истинности.
Триггер готовности (DD18.2 на мс К155ТМ2 смотрим пункт 5)
С ПЗУ DD27 3065.080-07.
