2.4 Подготовка комплекса к проведению измерений
При включении комплекса в сеть заземление корпуса модуля обеспечивается с помощью третьего (корпусного) контакта на вилке шнура сетевого, входящего в состав комплекса.
Подключить сетевой шнур к питающей сети 230 В, 50 Гц. Включение комплекса осуществить кнопкой СЕТЬ, расположенной на передней панели.
При отсутствии индикации на информационном табло комплекса необходимо выключить комплекс, отсоединить его от сети и проверить исправность вставок плавких в сетевом разъеме на задней панели.
Комплекс обеспечивает нормируемую погрешность измерения через 15 мин после включения.
1.5 Проведение измерений
1.5.1 Проведение измерений мультиметром.
Установить переключатель рода работ и пределов измерений в положение соответствующее выбранному режиму работы:
- " V " - измерение напряжения постоянного и переменного токов;
- " mА "- измерение силы постоянного и переменного токов;
- " kΩ "- измерение сопротивления постоянного тока.
Выбрать необходимый предел измерения для данного рода работ переключателем пределов измерений:
- " 200 mV, 2, 20, 200, 500 V" - для напряжения постоянного тока;
- " 200 mV, 2, 20, 200, 300 V" - для напряжения переменного тока;
- " 200, 2, 20, 200, 2000 тА "- для силы постоянного тока;
- " 200, 2, 20, 200, 2000 п ", " 20 МП" - для сопротивления постоянному току.
Подсоединить мультиметр к измеряемому объекту с помощью соответствующего кабеля входящего в комплект модуля. При этом необходимо помнить, что один конец кабеля подсоединяется к гнезду "О" мультиметра, а другой (красный) - к гнезду в соответствии с выбранным режимом работы:
- "U, R" - при измерении напряжения постоянного тока, напряжении переменного тока, сопротивления постоянному току на соответствующих пределах измерений.
- "I 2A max" - при измерении силы постоянного и переменного токов до 2 А.
При измерении сопротивлений на пределе 200 Ом учитывать сопротивление подключенного кабеля (Rкаб). Значение измеряемого сопротивления R в этом случае R = R'-RKa6 ,
где R' - показание мультиметра при измерении сопротивления, Ом;
Rкаб - показание мультиметра при замкнутых концах кабеля, Ом.
Произвести отсчет результата измерения с индикатора мультиметра. Появление во время измерения на индикаторе мультиметра во всех разрядах "00000" в режиме прерывистой индикации (режим перегрузки) свидетельствует о том, что на вход мультиметра подано напряжение (ток, сопротивление), значение которого превышает допустимое значение конечного предела измерения.
1.5.1 Проведение измерений генератором и частотомером

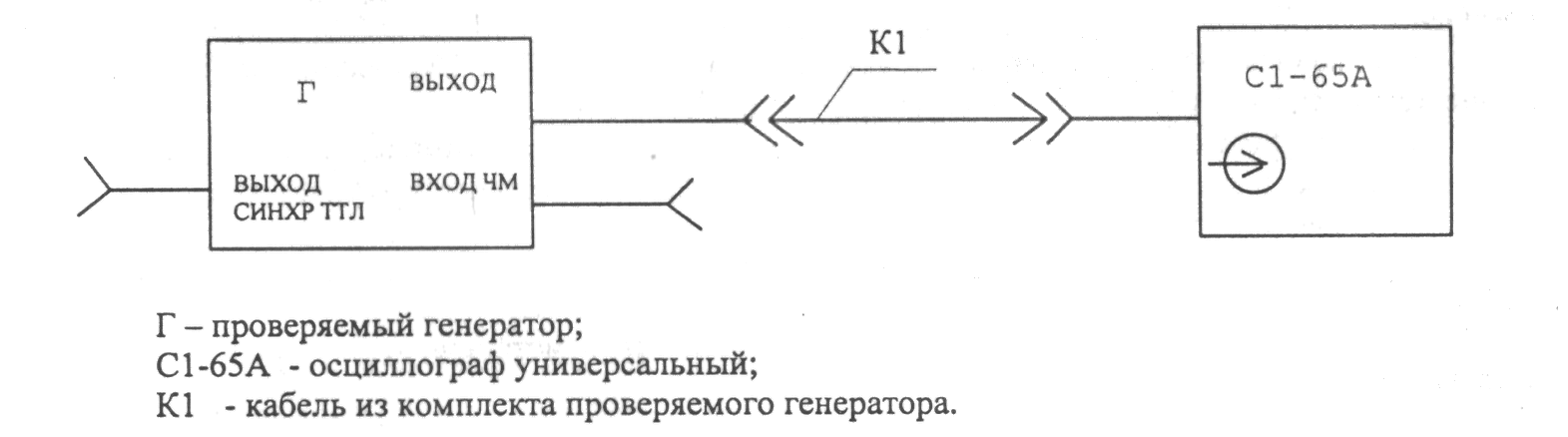

Для проведения измерений генератором и собрать схему измерений в соответствии с рисунком 3.
Рисунок 3
Подготовить генератор и осциллограф к работе в соответствии с их эксплуатационной документацией;
на генераторе установить поддиапазон "1 kHz", переключатель "АТТЕНЮАТОР, dB" - в положение "О", переключатель "РЕЖИМ" - в положение "~", ручку "АМПЛ" - в среднее положение;
ручками "ГРУБО, ПЛАВНО" по индикатору генератора установить частоту 0,5 кГц;
на экране осциллографа наблюдать сигнал синусоидальной формы частотой 0,5 кГц;
вращать ручки "ГРУБО, ПЛАВНО" в крайнее левое, а затем в крайнее правое положение. Наблюдать за перестройкой частоты сигнала;
вращать ручку "АМПЛ" в крайнее левое, а затем в крайнее правое положение. Наблюдать за плавным изменением амплитуды сигнала;
установить переключатель "АТТЕНЮАТОР, dB" поочередно в положение "-20", "-40". Наблюдать за ступенчатым изменением сигнала.
Аналогично проверить формирование сигнала синусоидальной формы на частотах 0,5; 5; 50 Гц; 5; 50; 500 кГц, на поддиапазонах "1 Hz", "10 Hz", "100 Hz", "10 kHz", "100 kHz", "1 MHz" соответственно;
на генераторе установить поддиапазон "1 kHz", переключатель "АТТЕНЮАТОР, dB" - в положение "0";
ручками "ГРУБО, ПЛАВНО" по индикатору генератора установить частоту 1 кГц;
Аналогично проверить формирование сигналов прямоугольной, треугольной и пилообразной форм, устанавливая переключатель "РЕЖИМ" в соответствующее положение.
Перестыковать кабель К1 к гнезду "ВЫХОД СИНХР ТТЛ", расположенному на задней панели генератора. На экране осциллографа наблюдать наличие сигналов прямоугольной формы (уровень ТТЛ) частотой 1 кГц.
Результаты проверки работоспособности считают удовлетворительными, если формируемые генератором сигналы наблюдаются на экране осциллографа, перестраиваются по частоте, а сигналы синусоидальной, прямоугольной, треугольной и пилообразной форм плавно и ступенчато изменяются по амплитуде.
