Работа № .

Тема . . Структура строительной машины.

З адание . .1. Дайте определение машины и назовите виды машин по их основному назначению. Изложите основные требования, предъявляемые к строительным машинам.

З адание . .2. Дайте определение детали, узла, агрегата, механизма, прибора и приведите примеры. Укажите функциональное различие машины и механизма.

З адание . .3. На рис. . .1. обозначьте названия компоновочных элементов строительной машины и укажите (коротко) назначения каждого из них.

Рис. . .1. Структура строительной машины. элементов:

Назначение компоновочных элементов:

З адание . .4. На рис. . .2. – . .4 приведите названия (по характеру движения рабочего органа) структурных схем строительных машин и их элементов. Дайте функциональную характеристику каждой схемы и приведите примеры соответствующих строительных машин.

Характеристика и виды машин:

Рис. . .2. _________________________________

(название)

Несущая рама

(шасси)

Привод

Рис. . .3. _________________________________

(название)

Характеристика и виды машин:

Шасси

Рис. . .4. _________________________________

(название)

Характеристика и виды машин:

Несущая рама

(шасси)

Привод

З адание . .5. Используя материалы учебника [ 1 ], назовите технологические группы (I – IV) процессов взаимодействия рабочих органов строительных машин с рабочей средой. По каждой группе приведите примеры рабочих органов или их элементов, назовите объект (предмет труда) их взаимодействия и виды строительных машин (или рабочего органа), оснащенных соответствующим рабочим органом (или его элементом).

Задание . .6. Изложите назначение привода и опишите его состав, разновидности. На заготовке для рис. К . .5 составьте схему привода с комбинированным силовым оборудованием, и опишите назначение составляющих его элементов.

Рис. . .5. Схема приводов с комбинированным

силовым оборудованием.

Критерий эффективности приводов.

З адание . .7. Назовите виды машин отвечающих характеру выполняемых ими операций технологических процессов. Дайте определение режиму работы механизмов привода строительных машин и перечислите (с краткой характеристикой) показатели оценки условий (режимов) его работы. Изложите (кратко) виды режимов работы приводов в зависимости от степени их нагружения.

З адание . .8. Изложите, энергия каких агрегатов используется в качестве силовой установки строительных машин. На рис. . .6 обозначьте основные элементы ДВС, пронумеруйте технологическую последовательность совершаемых двигателем тактов рабочего цикла, и опишите процесс на каждом из них.

…

…

…

…

…

…

…

…

а)

б)

NN

тактов

NN

тактов

Рис. . .6. Рабочий цикл четырехтактного ДВС:

а - ……………………. ; б - …………………….

Элементы: 1 - …………………; 2 - ……………………; 3 - ……………………; 4 - ……………………;

5 - ……………………; 6 - ……………………; 7 - ……………………; 8 - ……………………;

Описание процесса тактов

а.

б.

З адание . .9. Дайте сравнительную оценку (достоинства и недостатки) ДВС и ЭДВ.

З адание . .10. Приведите классификацию систем управления, устанавливаемых на строительных машинах, по следующим признакам:

а. способ передачи энергии

б. характер субъекта управления

в. степень участия человека в управлении

З

Оператор

а.

Оператор

б.

Оператор

в.

Рис. . .7. Структурные схемы эргатических (а, б) и автоматизированной (в) систем управления.

адание . .11. На рис. . .7. заполните таксоны (и обозначьте их связи) структурных схем эргатических и автоматизированной систем управления. Дайте функциональную характеристику представленным сиcтемам.

Характеристика

а. Ручная система

б. Механизированная система

в. Автоматизированная система

Задание . .12. Изложите назначение и состав ходового оборудования строительной машины.

Задание . .13. Приведите классификацию ходового оборудования по типу движителя, дайте характеристику каждого из них, а на рис. . .8 – . .10 обозначьте конструктивные элементы, приведенных типов движителей.

Классификация

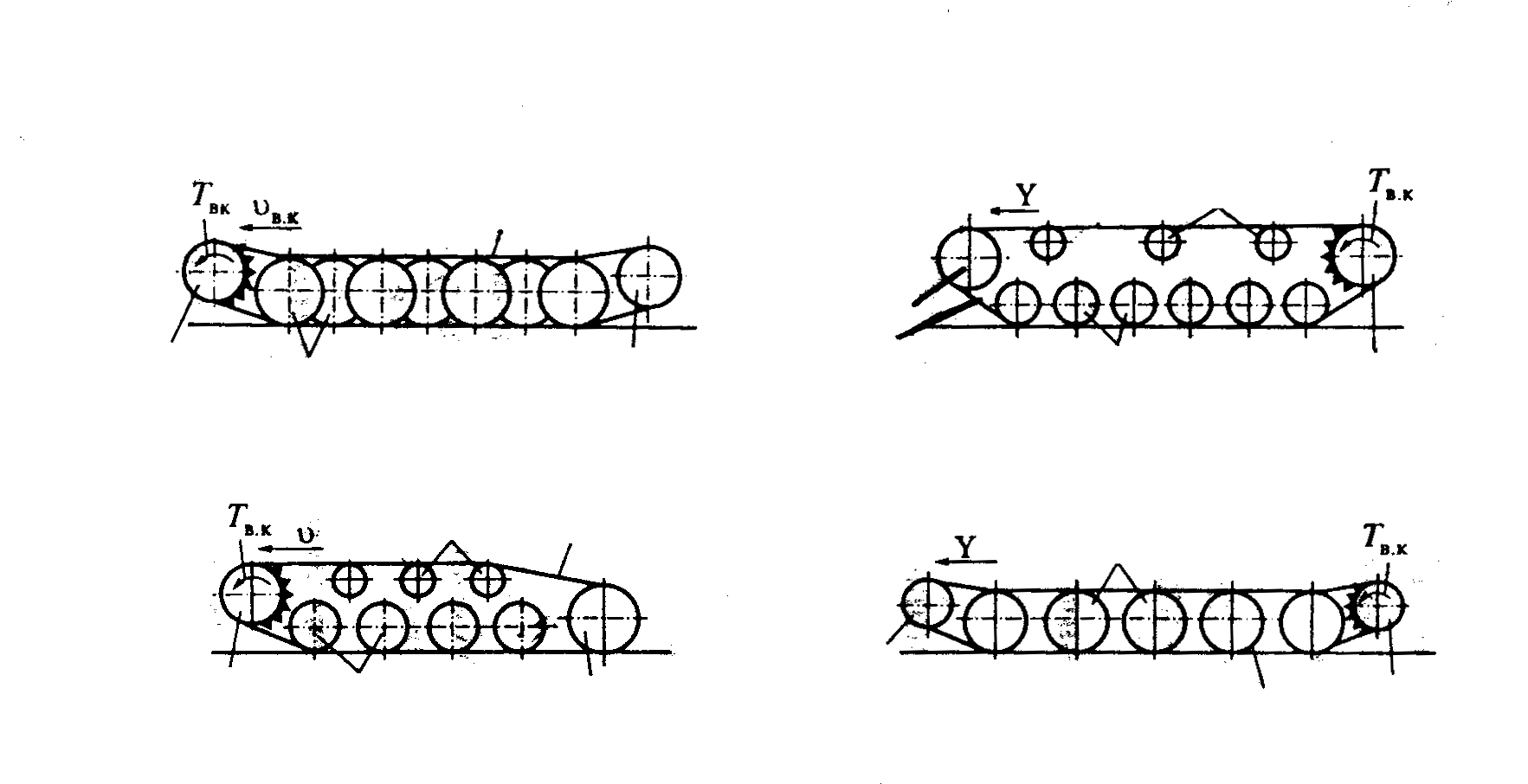

Рис. . .8. Схемы гусеничных движителей различного конструктивного исполнения:

1

2

3

4

1

2

3

4

1

2

3

4

5

1

2

3

4

5

4

б)

а)

в)

г)

а. -……………………;

б. -……………………;

в. -……………………;

г. -……………………

Элементы: 1 - …………………; 2 - ……………………; 3 - ……………………; 4 - ……………………;

5 - ……………………;

Характеристика

Элементы:

1 - ……………………; 2 -……………………; 3 - ……………………; 4 - ……………………;

5 - ……………………;

Характеристика движителя и типов протектора

а)

б)

в)

1

2

3

4

5

4

1

2

3

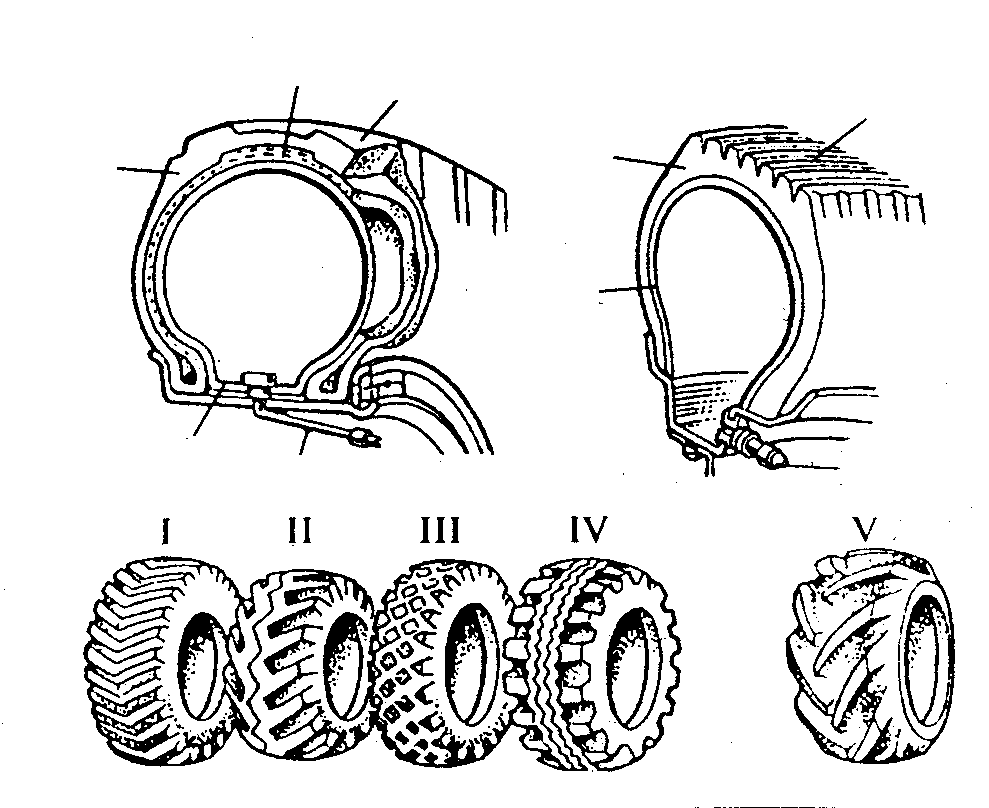

Рис. . .9. Пневматические шины пневмоколесного движителя.

а. -……………………;

б. -……………………;

в. -……………………;

Элементы:

1 - ……………………; 2 -……………………; 3 - ……………………; 4 - ……………………;

Характеристика

Рис. . .10. Рельсоколесное ходовое оборудование

1

2

3

4

2

1

Специальное ходовое оборудование (виды и характеристика)

З адание . .14. Перечислите основные функции трансмиссии. Назовите в каких случаях она является простой (т.е. передачей), а в каких - разветвленной. Приведите примеры.

З

Рис. . .11. Классификация трансмиссий строительных машин

Трансмиссии

Пневматическая

Гидравлическая

Комбинированная

Механическая

Электрическая

Виды силовых передач

адание . .15. На рис. . .11. заполните классификационную схему видов трансмиссии и укажите в каких из них происходит преобразование энергии и движения, а в каких – только движения. Приведите примеры.

Задание . .16. На структурной схеме (рис. . .16) обозначьте параметры силовых передач, дайте определение каждому параметру и приведите формулы соотношения между ними. Изложите в чём заключается различие передаточного числа и передаточного отношения.

T -__________________________________________

Вход

Выход

F -__________________________________________

ω -__________________________________________

n -__________________________________________

P -__________________________________________

υ -__________________________________________

η -__________________________________________

i -_______________________________________________________________________________

_________________________________________________________________________________

u -_______________________________________________________________________________

_________________________________________________________________________________

_________________________________________________________________________________

Соотношение между параметрами

i_вр. = ; i_п= ;

η = ; T₂= ;

F₂ = ; i_общ.= ;

η_общ.=
