ЗМІСТ

Вступ 1

1 Вибір силових трансформаторів 2

2 Складання варіантів електричної схеми мережі 7

3 Попередній електричний розрахунок двох оптимальних варіантів схеми мережі 11

1. електричний розрахунок замкнутої електричної схеми мережі 11

2. електричний розрахунок розімкненої електричної схеми мережі 15

4 Техніко-економічне порівняння варіантів електричної схеми мережі 18

5 Заключний електричний розрахунок оптимального варіанту електричної схеми мережі 21

1. електричний розрахунок в режимі максимальних навантажень 24

2. електричний розрахунок в післяаварійному режимі 24

6 Вибір засобів регулювання напруги 27

Перелік посилань

Перелік посилань

1 Нормы технологического проэктирования подстанций переменного тока с высшим напряжением 6-750 кВ - К.: Минэнерго Украины, 1994.

2 Правила технической эксплуатации электрических станций и сетей -М.: Энергоатомиздат, 1989.

3 Правила устройства электроустановок - М.: Энергоатомиздат, 1987.

4 Справочник по проэктированию электроэнергетических систем. Под редакцией С. С. Рокотяна и И. М. Шапиро - М.: Энергоатомиздат, 1985.

5 В. А. Боровиков, В. К. Косарев, Г. А. Ходот Электрические сети энергетических систем - Л.: Энергия, 1977.

Вибір силових трансформаторів

1.1 Потужність силових трансформаторів знаходимо повну потужність споживачів і визначаємо її в комплексній формі

(1.1)

де

[MB∙A]

1. Вибір силових трансформаторів

1.1 Потужність силових трансформаторів знаходимо повну потужність споживачів і визначаємо її в комплексній формі

(1.1)

де [MB∙A]

- [MBт] – згідно умови

[Мвар] tgⱷ=0,647

_16,471

Згідно (1.1)

14+j9,058

1.2 Згідно [1] на кожній підстанції встановлюємо по два однотипових трансформатора.

1.3 Згідно [2] трансформатори витримують перевантаження в аварійному режимі не більше п’яти діб в 1,4 рази номінальної потужності. Тому потужність кожного трансформатора підстанції

[МВ А] (1.2)

На підстанції 1 згідно умови споживачів на 35кВ і тому ставимо два триобмоткових трансформатора 110/35/10кВ потужністю

На підстанції 2 згідно умови споживачі на 10 кВ, тому ставимо два двообмоткових трансформатора 110/10 кВ потужністю

1.4 По номінальній напрузі мережі та знайденій потужності трансформаторів вибираємо стандартні типи трансформаторів і виписуємо їх технічні дані [4, с. 239] в таблиці 1.1

Таблиця 1.1

Технічні дані		пс1	пс2
Тип		ТДТН	ТРДН
,МВ∙А		25	25
Межі регулювання		-	±9х1,78
Каталожні дані	,кВ	115	115
	,кВ	38,5	-
	,кВ	11	6,3/6,5;6,3/10,5
		10,5	-
		17,5	10,5
		6,5	-
	∆ ,кВт	140	120
	∆ ,кВт	42	27
		0,9	0,7
Розрахункові дані	,Ом	1,5	2,54
	,Ом	1,5	-
	,Ом	1,5	-
	,Ом	56,9	55,9
	,Ом	0	-
	,Ом	35,7	-
	∆ ,кּвар	175	175

1.5 Вибрані трансформатори перевіряємо на завантаження в аварійному режимі (відключення одного з трансформаторів)

≤ (1.3)

%=122,356% 122,356%<140%

%=136,472% 136,472%<140%

Вибрані трансформатори на підстанціях витримують перевантаження при відключенні одного з них.

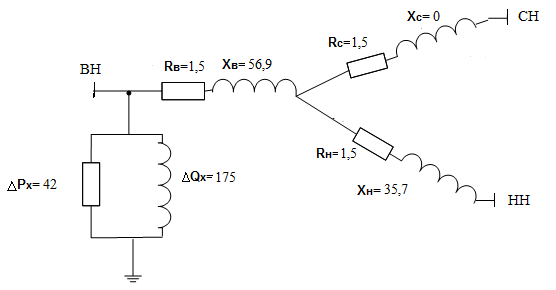

1.6 Складаємо схему заміщення триобмоткових трансформаторів підстанції 1 на рисунку 1.1 її параметри вказуємо згідно таблиці 1.1

Рисунок 1.1

1.7 Визначаємо в таблиці 1.2 приведено до високої напруги потужність підстанції 1.

Таблиця 1.2

Найменування	Активна потужність Р,МВт	Реактивна потужність + jQ,Мвар
Потужність на шинах HH S1H=14+j9,058
Втрати потужності в обмотках HH ∆SHH
Потужність початку обмотки HH SH
Потужність на шинах CH S1C=
Втрати потужності в обмотці CH ∆SCH
Потужність початку обмотки CH SCH
Потужність кінця обмотки BH S′BH
Втрати потужності в обмотці BH ∆SBH
Потужність обмотки BH SBH
Втрати потужності в сталі трансформатора ∆ST
Приведена потужність пс1 Sпр1

26,173+j 19,841

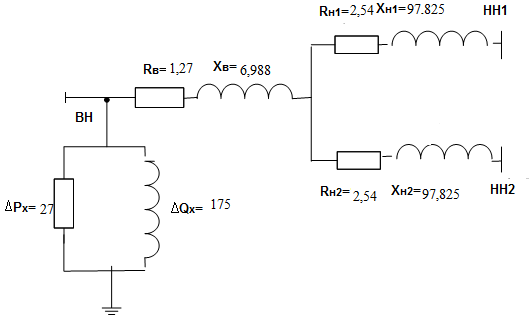

1.8 Складаємо схему заміщення двообмоткових трансформаторів з обмоткою НН розщепленою на дві обмотки НН1 : НН2

[Ом] [Ом]

[Ом] [Ом]

Рисунок 1.2

1.9 Визначаємо в таблиці 1.3 приведено до високої напруги потужність підстанції 2

Таблиця 1.3

Найменування	Активна потужність Р, МВт	Реактивна потужність +jQ, Мвар
Потужність на шинах НН1 (НН2), 0,5∙S2	0,5∙Р2=0,5∙29 =14,5	0,5∙Q2=0,5∙18,763 = 9,382
Втрати потужності в обмотках НН1 (HH2)
Потужність, яка надходить в обмотки НН1 та НН2	РНH= Р2+2∙∆РНН= =29+2х0,017=29,034	QНH= Q2+2∙∆QНН= =18,763+2х0,393=18,842
Втрати потужності в обмотці ВН, ∆SВН		∆Q′BH=0
Потужність, яка надходить в обмотку ВН, ∆SВН	РВH= РНН+∆РВН= =29,034+0,06=29,094	QBH= QНH=18,842
Втрати потужності в сталі, ∆SТ	∆PCT=∆PX∙n∙10-3= =27х2х10-3=0,054	∆QCT=∆QX∙n∙10-3= 175х2х10־³=0,35
Потужність, приведена до високої напруги ВН, SПР2	PПР2= PВН+∆ PCT= =29,094+0,054=29,148	QПР2= QВН+∆ QCT= =18,842+0,35=19,192

S_ПР2=P_ПР2+jQ_ПР2 S_ПР2=29,148+j19,19
