1.3.2. Послідовність визначення величини мікропольоту.

а) встановити відповідну заданому параметру амплітуду коливань лотка

б) визначити середню швидкість руху виробу;

в) визначити величину ;

г) за формулою (14.27) визначити величину мікропольоту І;

В таблиці 2 наведено значення , підраховані при наступних параметрах віброживильника:

- кут підйому гвинтового лотка чаші;

- кут скидання;

-середній радіус лотка;

- частота збурень.

Таблиця 2.

	1	1.2	1.4	1.6	1.8	2.0
А (мм)	0.33	0.4	0.466	0.53	0.6	0.665
2А (мм)	0.66	0.8	0.93	1.06	1.2	1.33

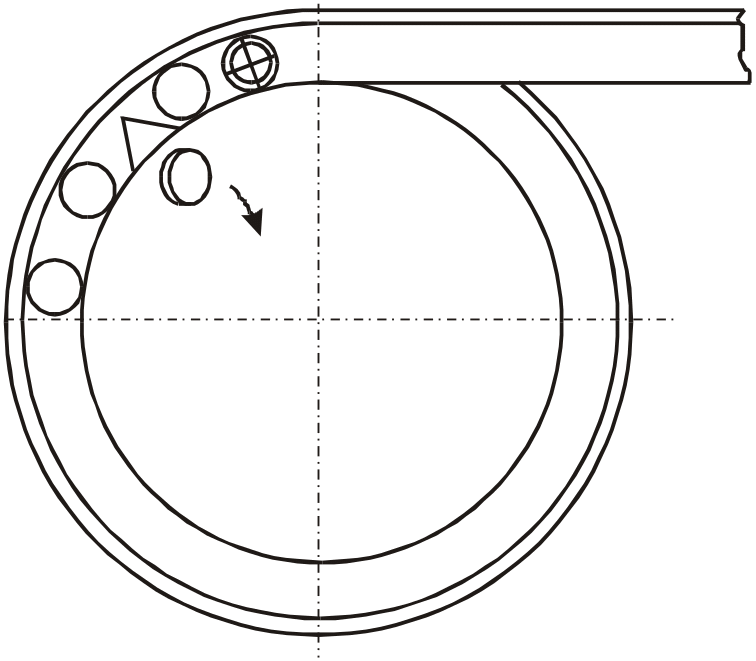

Мал.5. Схема експериментальної установки.

Порядок виконання рооти

1. Вивчити теоретичні основи роботи орієнтуючого пристрою.

2. Для заданих викладачем значень параметру визначити величину мікропольоту І.

3. Ознайомитись з обладнанням експериментальної установки.

4. Підключити віброзбуджувач живильника через автотрансформатор в мережу 220В.

5. Встановити пластинку з кутом вирізу .

6. Шляхом встановлення мірних плат між зовнішньою стінкою чаші і упором пластини сумістити вершину вирізу з внутрішньою стінкою чаші і зафіксувати набраний плитками розмір .

7. Вибрати з таблиці 2 подвоєне значення амплітуди 2А, яке відповідає заданому значенню .

8. Змінюючи ручкою автотрансформатора величину напруги, яка подається в обмотку збудження, встановити величину розмаху коливань чаші живильника 2А; виміряти напругу U, зафіксувавши по показах вольтметра автотрансформатора.

9. Завантажити чашу віброживильника заготовками.

10. Визначити величини (а саме і ).

11. Пункти 6,7,11 повторюються для орієнтувальних пристроїв з кутами .

12. Пункти 6-12 повторити для іншого значення .

13. По формулах 14.12 (або 14.11) і 14.10 провести розрахунок параметра і дійсного значення ймовірності .

14. Результати експерименту звести в таблицю.

15. По отриманих дослідних даних побудувати графіки.

16. Провести аналіз отриманих графіків.

ЗМІСТ ЗВІТУ.

1. Мета роботи.

2. Розрахункові формули.

3. Схеми експериментальної установки і деталі.

4. Таблиця результатів вимірювань.

5. Розрахунок дійсних параметрів по формулах (14.10), (14.12) або (14.11).

6. Графіки .

7. Висновки про вплив параметрів на робочий діапазон від .

Контрольні питання.

1. Мета роботи і порядок її виконання.

2. Як визначається повна ймовірність скиду деталі?

3. Як визначається зона скиду деталі?

4. Як визначається величина мікропольоту деталі?

5. Як визначаються величини фазних кутів відриву деталі від лотка і зустрічі деталі з лотком?

6. Яка методика проведення експерименту?
