3. Рациональные тепловые пункты
3.1. Основы рационального подхода к проектированию итп

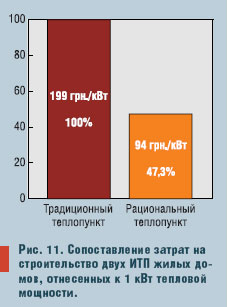

Практика проектирования и строительства теплопунктов строящихся жилых домов в течение последнего времени демонстрирует тенденции неоправданного их усложнения, следствием которого является не только удорожание строительства, но и неэффективность эксплуатации. Перенасыщенность ИТП циркуляционными насосами приводит к излишнему потреблению электроэнергии и к понижению уровня надежности системы, отключающейся при перерывах в электроснабжении. Возможности многофункциональной автоматики, применяющейся в теплопунктах, превышают фактическую потребность, а обслуживающий персонал не всегда способен выделить необходимые для реального энергосбереженияфункции многочисленных регуляторов, в результате чего они во многих случаях вообще не работают. Сущность рационального подхода к проектированию ИТП состоит в том, что современный жилой дом безусловно стоит того, чтобы его тепловой пункт проектировался индивидуально с учетом высоты здания и площади квартир, степени комфортности и особых требований инвесторов, давлений в трубопроводах теплоснабжения и водоснабжения, площади и конфигурации помещения теплового пункта. Так называемые модульные теплопункты, собираемые из узлов заводского изготовления, обычно включающие в себя максимально возможный набор изделий с претензией на универсальность их использования, упрощают процесс проектирования и могут (далеко не всегда) способствовать сокращению трудозатрат на месте монтажа. Эти достоинства модульных теплопунктов несопоставимы с ущербом, который выражается в излишних затратах денежных средств (рис. 11) и полезной площади в процессе строительства и, в особенности, в затратах излишней энергии в процессе эксплуатации. Тепловой пункт жилого дома должен быть конструктивно простым, легко управляемым и энергетически эффективным. Те, кто стремится запроектировать такой теплопункт, могут воспользоваться проверенными практикой рекомендациями.
3.2. Теплообменники со сверхвысокой плотностью теплового потока

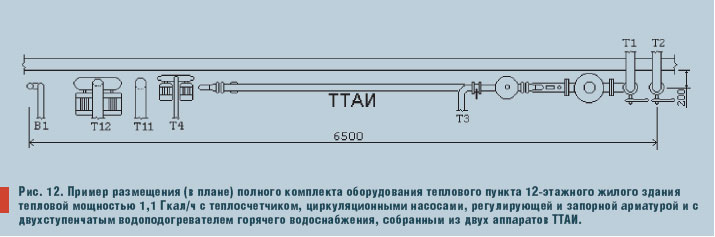

Эффективные отечественные кожухотрубные аппараты ТТАИ со сверхвысокой плотностью теплового потока выпускаются предприятием «Теплообмен» в г. Севастополе. Эти аппараты по всем техническим и экономическим показателям не только не уступают лучшим импортным образцам разборных пластинчатых теплообменников, но и заметно превосходят их. Более ста теплообменников ТТАИ эффективно работают в десятках киевских теплопунктах, их надежность подтверждена многолетней практикой эксплуатации, а основные показатели эффективности превосходят соответствующие показатели лучших зарубежных образцов теплообменных аппаратов. Теплообменники ТТАИ компактнее импортных в 1,5-2,5 раза, легче их в 6-12 раз и дешевле на 30-40 %. Теплообменные аппараты ТТАИ, поражающие своею необыкновенной компактностью и удивительной легкостью, придают тепловым пунктам, в которых они применяются, признаки логической завершенности, просторности и простоты, присущие только самым совершенным изделиям. В отличие от пластинчатых аппаратов они располагаются на стенах теплопункта и не занимают места в плане, оставляя свободной площадь, с которой удобно обслуживать оборудование и приборы автоматики. На рис. 12 показано, как применяя аппараты ТТАИ, можно свободно расположить все оборудование теплового пункта на участке стены длиной всего 6,5 м.
Подробные сведения об аппаратах ТТАИ и особенностях их применения изложены в Рекомендациях [8].
