Додатки
Додаток 1
Коефіцієнти перерахунку рівня радіації
на будь-який час і після аварії на АЕС (для реактора типу ВВЕР)
t, год |
Kt |
t, год |
Kt |
t, год |
Kt |
0,25 |
0,57 |
2,50 |
1,44 |
6 |
2,04 |
0,30 |
0,61 |
2,75 |
1,49 |
6,5 |
2,11 |
0,50 |
0,75 |
3 |
1,55 |
7 |
2,17 |
0,75 |
0,89 |
3,25 |
1,60 |
7,5 |
2,24 |
1 |
1 |
3,50 |
1,65 |
8 |
2,30 |
1,25 |
1,09 |
3,75 |
1,69 |
8,5 |
2,35 |
1,5 |
1,17 |
4 |
1,74 |
9 |
2,41 |
1,75 |
1,25 |
4,50 |
1,82 |
9,5 |
2,46 |
2 |
1,31 |
5 |
1,90 |
10 |
2,51 |
2,25 |
1,38 |
5,50 |
1,97 |
11 |
2,60 |
7
Додаток 2

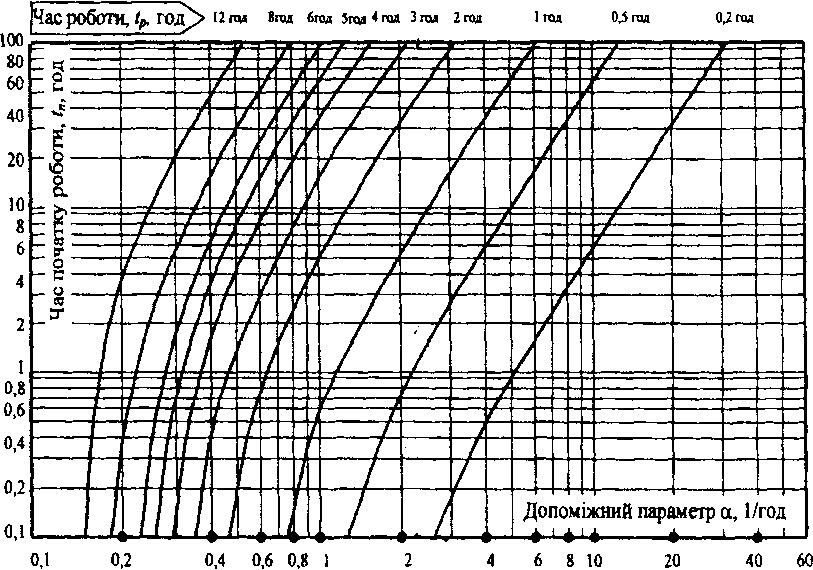

Графік для визначення часу початку tn та тривалості перебування tр людей в зонах радіоактивного зараження
Р1 - рівень радіації на 1 годину після аварії, Р/год;
Дуст - величина встановленої дози радіації, Р;
Косл - коефіцієнт ослаблення радіації будівлею, захисною спорудою тощо.
8
Таблиця 2
Глибина зони хімічного забрудненняна відкритій місцевості, км (швидкість вітру 1 м/с)
Найменування СДОР |
Кількість СДОР в ємностях, т |
|||||
|
5 |
10 |
25 |
50 |
75 |
100 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
При інверсії |
||||||
Хлор, фосген |
23 |
49 |
80 |
Більше 80 |
||
Аміак |
3,5 |
4,5 |
6,5 |
9,5 |
12 |
15 |
Сірчистий ангідрид |
4 |
4,5 |
7 |
10 • |
12,5 |
17,5 |
При ізотермії |
||||||
Хлор, фосген |
4,6 |
7 |
11,5 |
16 |
19 |
21 |
Аміак |
0,7 |
0,9 |
1,3 |
1,9 |
2,4 |
3 |
Сірчистий ангідрид |
0,8 |
0,9 |
1,4 |
2 |
2,5 |
3,5 |
При конвекції |
||||||
Хлор, фосген |
1 |
1,4 |
1,96 |
2,4 |
2,85 |
3,15 |
Аміак |
0,21 |
0,27 |
0,39 |
0,5 |
0,62 |
0,66 |
Сірчистий ангідрид |
0,24 |
0,27 |
0,42 |
0,52 |
0,65 |
0,77 |
Таблиця 3
Поправочні коефіцієнти для швидкості понад 1 м/с
Швидкість вітру, м/с |
2 м/с |
3 м/с |
4 м/с |
|
Поправочний коефіцієнт |
При інверсії |
0,6 |
0,45 |
0,38 |
При ізотермії |
0,71 |
0,55 |
0,5 |
|
При конвекції |
0,7 |
0,62 |
0,55 |
|
Таблиця 4
Середня швидкість переносу хмари забрудненого повітря W, м/с
Швидкість вітру, м/с |
Інверсія |
Ізотермія |
Конвекція |
|||
R≤10 км |
R>10 км |
R≤10 км |
R>10 км |
R≤10 км |
R>10 км |
|
1 |
2 |
2,2 |
1,5 |
2 |
1,5 |
1,8 |
2 |
4 |
4,5 |
3 |
4 |
3 |
3,5 |
3 |
6 |
7 |
4,5 |
6 |
4,5 |
5 |
4 |
- |
- |
6 |
8 |
- |
- |
Таблиця 5
Значення деяких параметрів СДОР
Тип СДОР |
Молекулярна маса, М, г/моль |
Густина ρ, т/м3 |
Хлор |
71 |
1,56 |
Фосген |
99 |
1,42 |
Аміак |
17 |
0,68 |
Сірчистий ангідрид |
64 |
1,46 |
9
Враховуючи, що tпідх =33,3 хв., по формулі (9) визначаємо можливість евакуації:
tрух + (5…10)хв. = (10,2…15,2)хв. < 33,3 хв.,
тобто люди встигнуть евакуюватися.
2.3. Резерв часу на укриття в сховищі. За формулою (10) визначаємо:
tпідх =33,3 хв. > (8…10)хв.,
це означає, що люди встигнуть укритися в сховищі до приходу хмари забрудненого повітря.
2.4. Доцільним способом захисту людей є евакуація їх в безпечний район де вони будуть перебувати в холодну пору щонайменше 60 хвилин, в теплу - щонайменше 21 хвилину.
16
Додаток 3
Варіанти вихідних даних для завдань оцінки радіаційної обстановки
№ варіанту |
Рівень радіації на 6:15, Рвим, Р/год |
Відносний час початку роботи в зоні РЗ, tn, годин |
Задана тривалість роботи, tp, годин |
Установлена доза радіації, Дуст, Рентген |
Коефіцієнт ослаблення, Косл |
Раніше отримана доза радіації, Дn, Р |
Час після останнього опромінення, тижнів |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
1 |
605 |
0,5 |
1,5 |
25 |
5 |
14 |
1 |
2 |
330 |
0,75 |
1,75 |
20 |
4 |
21 |
3 |
3 |
310 |
1,25 |
2,5 |
15 |
2 |
72 |
2 |
4 |
400 |
1,5 |
4,0 |
20 |
5 |
9 |
4 |
5 |
430 |
2,0 |
2,5 |
15 |
4 |
13 |
1 |
6 |
285 |
0,75 |
2,2 |
25 |
6 |
18 |
3 |
7 |
370 |
1,25 |
3,5 |
20 |
7 |
75 |
2 |
8 |
350 |
0,5 |
2,0 |
15 |
5 |
11 |
4 |
9 |
335 |
1,5 |
3,5 |
25 |
2 |
52 |
1 |
10 |
225 |
1,75 |
2,8 |
20 |
5 |
19 |
3 |
11 |
280 |
1,5 |
4,0 |
15 |
7 |
22 |
2 |
12 |
550 |
2,0 |
4,5 |
25 |
2 |
17 |
4 |
13 |
410 |
1,25 |
2,75 |
20 |
5 |
10 |
1 |
14 |
390 |
2,0 |
2,5 |
15 |
4 |
12 |
3 |
15 |
400 |
0,5 |
2,0 |
25 |
5 |
71 |
2 |
16 |
310 |
0,75 |
3,25 |
20 |
10 |
25 |
4 |
17 |
450 |
1,25 |
4,5 |
15 |
5 |
13 |
1 |
18 |
470 |
1,5 |
2,0 |
25 |
2 |
49 |
3 |
19 |
365 |
0,5 |
1,5 |
20 |
4 |
17 |
2 |
20 |
525 |
2,0 |
2,5 |
15 |
2 |
67 |
1 |
21 |
200 |
0,5 |
1,5 |
25 |
5 |
14 |
2 |
22 |
300 |
1,0 |
2,5 |
20 |
10 |
20 |
3 |
23 |
250 |
1,5 |
3,0 |
25 |
4 |
50 |
4 |
24 |
320 |
2,0 |
3,5 |
20 |
7 |
9 |
1 |
25 |
605 |
0,75 |
2,8 |
20 |
4 |
18 |
2 |
26 |
330 |
1,25 |
4,0 |
15 |
6 |
75 |
4 |
27 |
310 |
1,5 |
2,5 |
25 |
7 |
11 |
1 |
28 |
400 |
2,0 |
2,2 |
20 |
5 |
52 |
3 |
29 |
430 |
0,75 |
3,8 |
15 |
2 |
19 |
2 |
30 |
285 |
1,25 |
2,0 |
25 |
5 |
22 |
4 |
31 |
370 |
0,5 |
3,5 |
20 |
7 |
22 |
1 |
32 |
350 |
1,5 |
2,8 |
15 |
2 |
17 |
3 |
33 |
335 |
0,75 |
4,0 |
25 |
5 |
10 |
2 |
34 |
225 |
1,5 |
4,5 |
20 |
4 |
12 |
4 |
35 |
280 |
2,0 |
2,7 |
15 |
5 |
71 |
1 |
