1. Частотно-территориальное планирование сетей сотовой связи

Основным этапом проектирования сетей подвижной радиосвязи и абонентского доступа является этап частотно-территориального планирования, входе которого выбираются структура (конфигурация) сети, места размещения базовых станций, оцениваются вопросы частотного лицензирования, рассчитывается возможность обеспечения охвата (покрытия) требуемой зоны обслуживания с заданным качеством связи, разрабатывается частотный план распределения радиоканалов для базовых станций, выполняется адаптация планов к условиям территориальных и частотных ограничений проектируемой зоны обслуживания, проверяются обеспечение внешней электромагнитной совместимости планируемой системы с РЭС других систем и возможность обеспечения требуемой емкости сети для обслуживания абонентской нагрузки с заданной интенсивностью потерь (отказов в обслуживании) и т. д.

Основными целями частотно территориального планирования являются:

1. Обеспечение охвата (покрытия) требуемой зоны обслуживания с требуемым качеством связи

2. Обеспечение емкости для обслуживания абонентской нагрузки с допустимым уровнем блокирования вызова

3. Минимизация стоимости инфраструктуры сети

Обобщённая методика поэтапного планирования сетей мобильной связи состоит из трёх этапов:

1. Обеспечение покрытия (заданной территории с учётом неоднородных условий распространения радиоволн).

2. Обеспечение обслуживания (с заданным качеством на заданной территории с учётом неоднородного пространственного распределения трафика).

3. Обеспечение электромагнитной совместимости (всех базовых станций, АС, внешних РЭС с учётом их размещения, характеристик направленности антенн, а также частотно-энергетических параметров сигналов и помех).

Инструменты системы планирования должны обеспечивать построение зон обслуживания и зон покрытия как с учетом значений уровня поля внутри зо­ны, так и без него. В последнем случае строится только граница зо­ны, в которой поле сигнала передатчика базовой станции превышает заданный уровень.

План размещения базовой станции сети и их параметры (мощность передат­чика, потери в антенном фидере, диаграмма направленности антенны, высота ее установки и ориентация) являются исходными для расчета и вводятся пользователем. План размещения базовой станции сети и результаты рас­четов зон обслуживания и зон покрытия отображаются на карте. Уровни поля в зонах отобража­ются цветом.

Для расчета основных потерь при распространении радиоволн должен учитываться рельеф местности, план жилой застройки, нали­чие водоемов и лесных массивов.

Система должна быть ориентирована на обязательное исполь­зование моделей распространения радиоволн, описанных в рекомен­дациях.

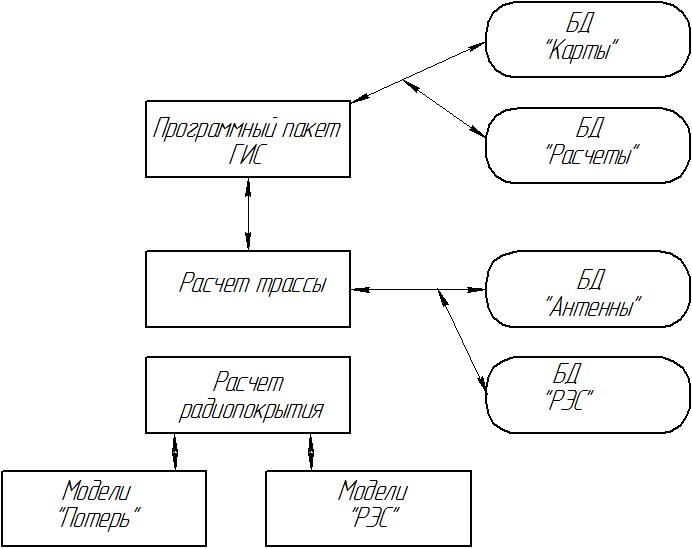

Обобщенная функциональная схема системы частотно-территориального планирования представлена на рис. 4 и содержит три каталога:

1. Системный каталог, который содержит приложения ГИС, гис темные библиотеки и файлы проектов.

2 Каталог электронной карты местности текущего проекта, иь иочающий следующие таблицы:

• линии уровня;

• кварталы жилой застройки;

• дороги (в расчетах не используется);

• водоемы;

• лесные массивы.

Рисунок 4. Обобщенная функциональная схема системы частотно-территориального планирования

3. Каталог текущего проекта, содержащий таблицы исходных данных, и результаты расчетов по частотно-территориальному плану текущего проекта.

Для расчета потерь распространения система должна исполь­зовать следующие географические данные:

• изолинии высоты рельефа местности над уровнем моря;

• кварталы застройки;

• водные объекты (моря, озера, реки);

• лесные массивы.

Зоны обслуживания рассчитываются для нескольких типов абонентских радиостанций, отличающихся уровнем эквивалентной изотропно излучаемой мощности.

Зоны покрытия строятся с учетом диаграммы направленности передающей антенны базовой станции при заданной мощности на выходе передат­чика с учетом потерь в комбайнере и в антенно-фидерном тракте . При формировании таблицы исходных данных для планиро­вания производится выбор антенны для каждой базовой станции и задается мощ­ность ее передатчика.

Описания ДН антенн хранятся в файлах текстового формата. Для формирования таких файлов и построения графиков диаграмм можно использовать электронные таблицы «Excel».
