Порядок виконання роботи.

1. Вивчити схему лабораторної роботи.

2. За допомогою осцилографа зняти осцилограми зміни кута при пуску системи з пружними зв’яками..

3. Виконати обробку осцилограм з визначенням необхідних параметрів для обчислення коефіцієнта гасіння α і частоти демпфування Ω пружних коливань згідно наведених формул.

4. Обчислити коефіцієнт динамічності.

Зміст звіту.

У звіті навести: мету роботи, осцилограми, формули розрахунків, отримані данні розрахунків та їх результати.

Контрольні питання.

1. У яких випадках є важливим урахування пружних зв’язків в механізмах з електроприводами?

2. Що впливає на амплітуду і частоту коливань пружного моменту електропривода?

3. Від чого залежить темп гасіння пружних коливань?

4. Як впливають зміни моменту інерції механізму на характер зміни пружного моменту?

5. Наведіть формули для обчислення α, Ω.

Лабораторна робота №3

ВИВЧЕННЯ І ФУНКЦІЙНА ПЕРЕВІРКА ЕЛЕКТРОНОГО БАГАТОТАРИФНОГО ЛІЧИЛЬНИКА ЕЛЕКТРОЕНЕРГІЇ

Мета роботи: Вивчення будови лічильника електроенергії і

методів перевірки його функціонування.

Короткі теоретичні відомості

Використання багато-тарифних лічильників стимулює споживачів до зменшення навантаження у “пікові” години і переносу цього навантаження у інший період суток Через те широке впровадження багато-тарифних лічильників може дати економію при розрахунках за спожиту електроенергію.

На ринку присутня велика кількість багато тарифних лічильників електроенергії закордонних і вітчизняних виробників. На багатьох підприємствах України використовуються електронні лічильники ZFB405CT фірми Лендис енд Гір.

Технічна характеристика

Номінальна напруги 3х100 В

Номінальний струм 3х5 А

Зміна напруги -20…+15 %

Потужність споживання 0.5 Вт на фазу

Діапазон температури -20…+55 ^оС

Постійна лічильника 5000 імп/кВт·год

Вага 1.8 кг.

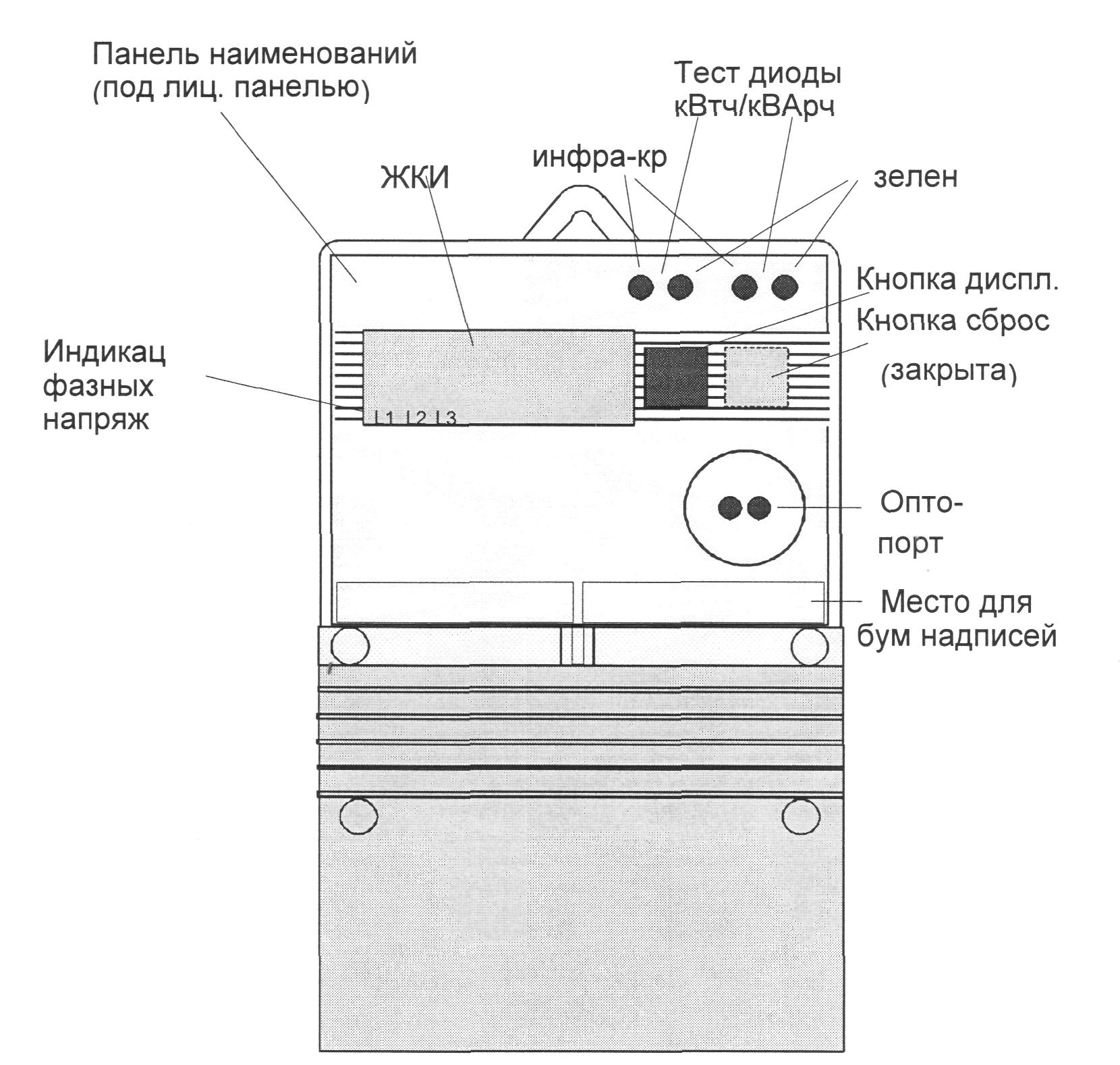

На рис.8 наведений загальний вид лічильника ZFB405CT фірми Лендис енд Гір.

Рис.8 Загальний вид багато тарифного лічильника

електроенергії ZFB405CT фірми Лендис енд Гір.

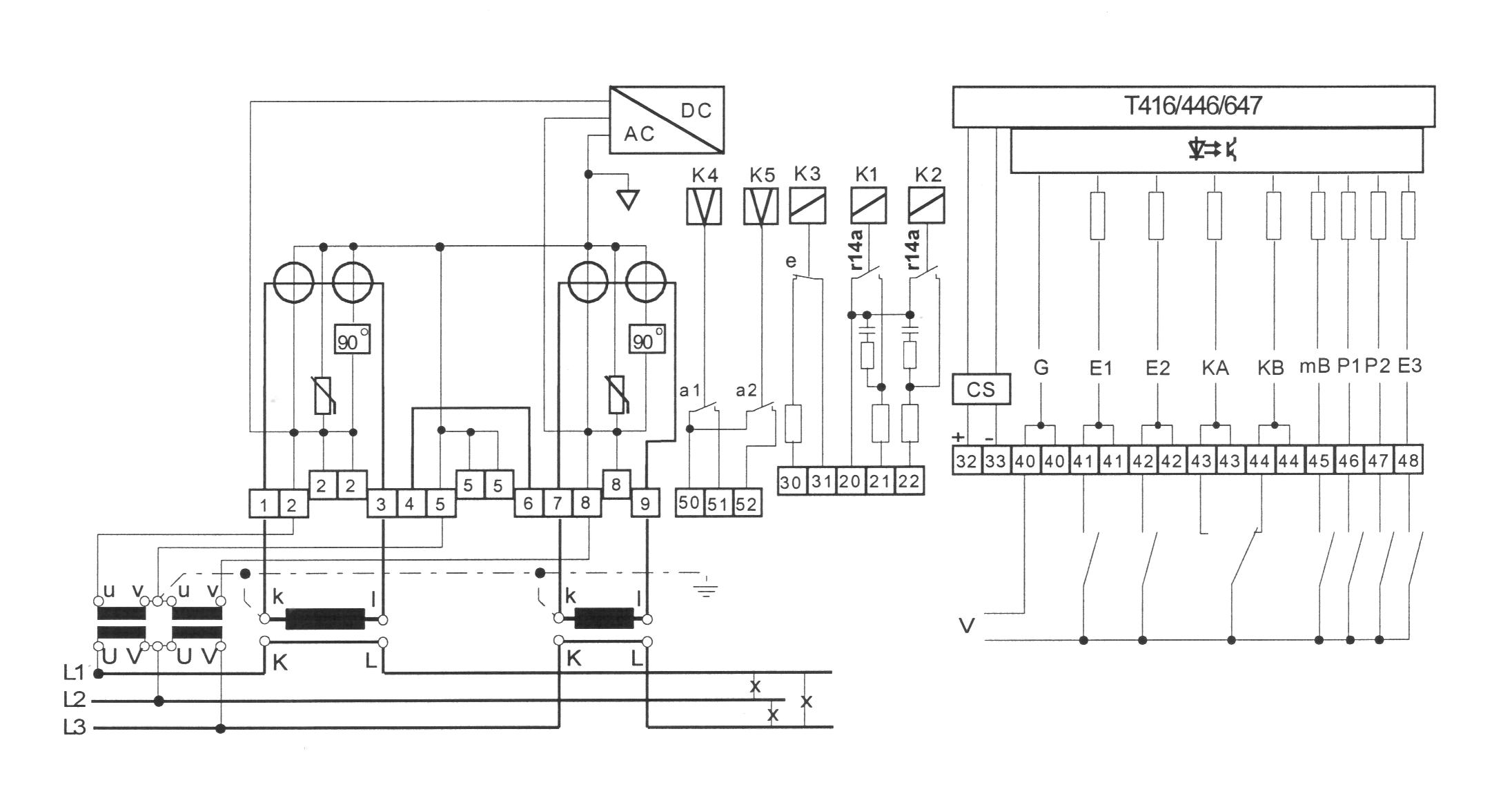

З а допомогою кнопки дисплея персонал може виконувати перегляд параметрів електронного лічильника. На рис.9 наведена електрична схема для підключення лічильника до мережі та зовнішніх приборів.

Рис.9. Схема підключення електронного лічильника.

G –загальний для входів керуваня;

Е1, Е2, Е3 – вхід керування енергетичними тарифами;

КА і КВ – вхід керування саросом;

mB – вхід керування інтеграційним періодом;

Р1 і Р2 – входи керування тарифами потужності;

а – видача контактного сигналу керування;

е – видача сигналу закінчення інтеграційного періоду;

СS – інтерфейс для читання інформації лічильника

(струмова петля, послідовний інтерфейс);

r14a – видача імпульсів електроенергії механічними

контактами (S0).

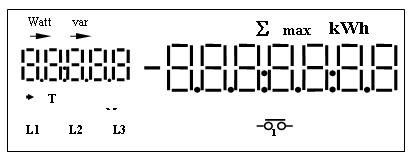

На рис. 10 наведена інформаційна картинка дисплею електронного лічильника.

Рис. 10. Картинка дисплею лічильника.
