Трубы поверхности нагрева (экраны, конвективная часть) для котлов типа дкВр, де, ке,

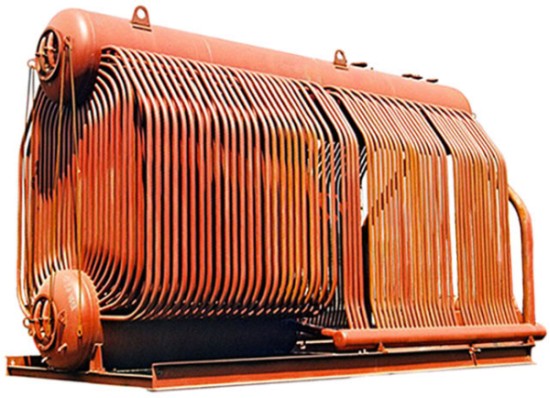

Поверхности нагрева котла делятся на экранные трубы и конвективную часть. Экранные поверхности нагрева состоят из стальных бесшовных труб и располагаются в топочной камере котла, в зависимости от типа котла существуют боковые экраны (левый и правый) и задний экран.
Температура газов на выходе из топки может достигать 1100°С. Конвективные поверхности нагрева (кипятильный пучок труб) состоят из стальных бесшовных труб и располагаются в газоходах котлов. В экранных и конвективных поверхностях нагрева образуется насыщенный пар или вода определенной температуры.

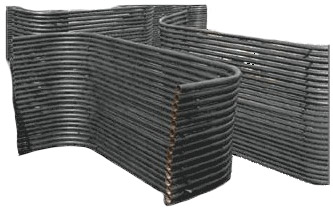

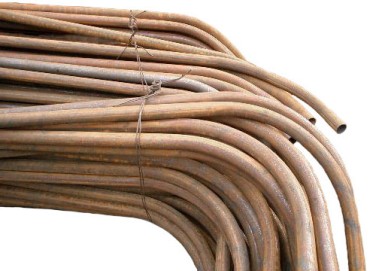

Трубы поверхности нагрева котлов ДКВр
Ремкомплекты к котлам дкВр
Котёл |
Масса, кг |
||
Кипятильные трубы |
Экранные трубы |
Общий комплект |
|
ДКВр 2,5-13 |
1524 |
435 |
1959 |
ДКВр 4-13 |
2355 |
568 |
2923 |
ДКВр 6,5-13 |
3893 |
710 |
4603 |
ДКВр 10-13 |
4569 |
1466 |
6035 |
ДКВр 10-23 |
4650 |
1500 |
6150 |
ДКВр 20-13 |
6131 |
2838 |
8969 |
ДКВр 20-23 |
6131 |
2838 |
8969 |
Поверхности нагрева (ремонтные комплекты) для парового котла дквр 2,5-13
№ позиции |
№ позиции по БиКЗ |
Диаметр трубы Dн xS |
Вес ед., кг |
Кол-во труб на котёл, шт |
Общая масса труб, кг |
||
Конвективный пучок |
|||||||
1 |
6 |
51х2,5 |
5,3 |
22 |
116,6 |
||
2 |
7 |
51х2,5 |
5,4 |
22 |
118,8 |
||
3 |
8 |
51х2,5 |
5,6 |
22 |
123,2 |
||
4 |
9 |
51х2,5 |
5,9 |
22 |
129,8 |
||
5 |
10 |
51х2,5 |
6,3 |
22 |
138,6 |
||
6 |
11 |
51х2,5 |
6,76 |
22 |
148,72 |
||
7 |
12 |
51х2,5 |
7,35 |
22 |
161,7 |
||
8 |
13 |
51х2,5 |
8,08 |
22 |
177,32 |
||
9 |
14 |
51х2,5 |
8,86 |
22 |
194,92 |
||
10 |
15 |
51х2,5 |
9,74 |
22 |
214,28 |
||
Итого: |
220 |
1523,94 |
|||||
Экранные трубы |
|||||||
|
14 |
51х2,5 |
9,4 |
20 |
188,0 |
||
|
15 |
51х2,5 |
9,5 |
26 |
247,0 |
||
Итого: |
46 |
435,0 |
|||||
Всего на котёл |
266 |
1958,94 |
