Приведенный угол трения между стальным червяком
и бронзовым колесом
Vs , м/с
|
φ |
0,1 |
4°34'...5°09' |
0,25 |
3°34'...4°17' |
0,5 |
3°09'...3°43' |
1 |
2°35'...3°09' |
1,5 |
2°17'...2°52' |
2 |
2°...2°35' |
2,5 |
1°43'...2°17' |
3 |
1°36'...2° |
4 |
1°19'...1°43' |
7 |
1°02'...1°29' |
10 |
0°55'...1°22' |
15 |
0°48'...1°09' |
Примечания 1. Меньшие значения следует принимать при шлифованном или полированном червяке. 2. При венце из безоловянистой бронзы табличные значения следует увеличить на 30…50%. 3. При чугунном колесе табличные значения следует увеличить на 60%
|
|
Таблица П85
Тепловой расчет
Наименования параметров |
Обозначения |
Расчетные формулы и указания |
1. Приведенный угол трения, град. |
φ |
Выбирается по табл. П84 |
2. КПД передачи |
η |
η=(0,95…0,96)tgγ/tg(γ+φ) |
3. Площадь поверхности теплоотдачи корпуса редуктора, м2 |
S |
S=20aw1,7 или определяется приближенно как сумма площадей шести граней прямоугольного параллелепипеда. При наличии ребер учитывается 50% их поверхностей |
4. Температура масла, град. |
TM |
TM=Т2∙π∙n2(1- η)/(30η∙KT∙S)+20°, TM≤95°C. Коэффициент теплопередачи KT=12…18Вт/м2∙°C. При искусственном обдуве KT=20…30Вт/м2∙°C |
Р и с. П4. Пример чертежа общего вида привода

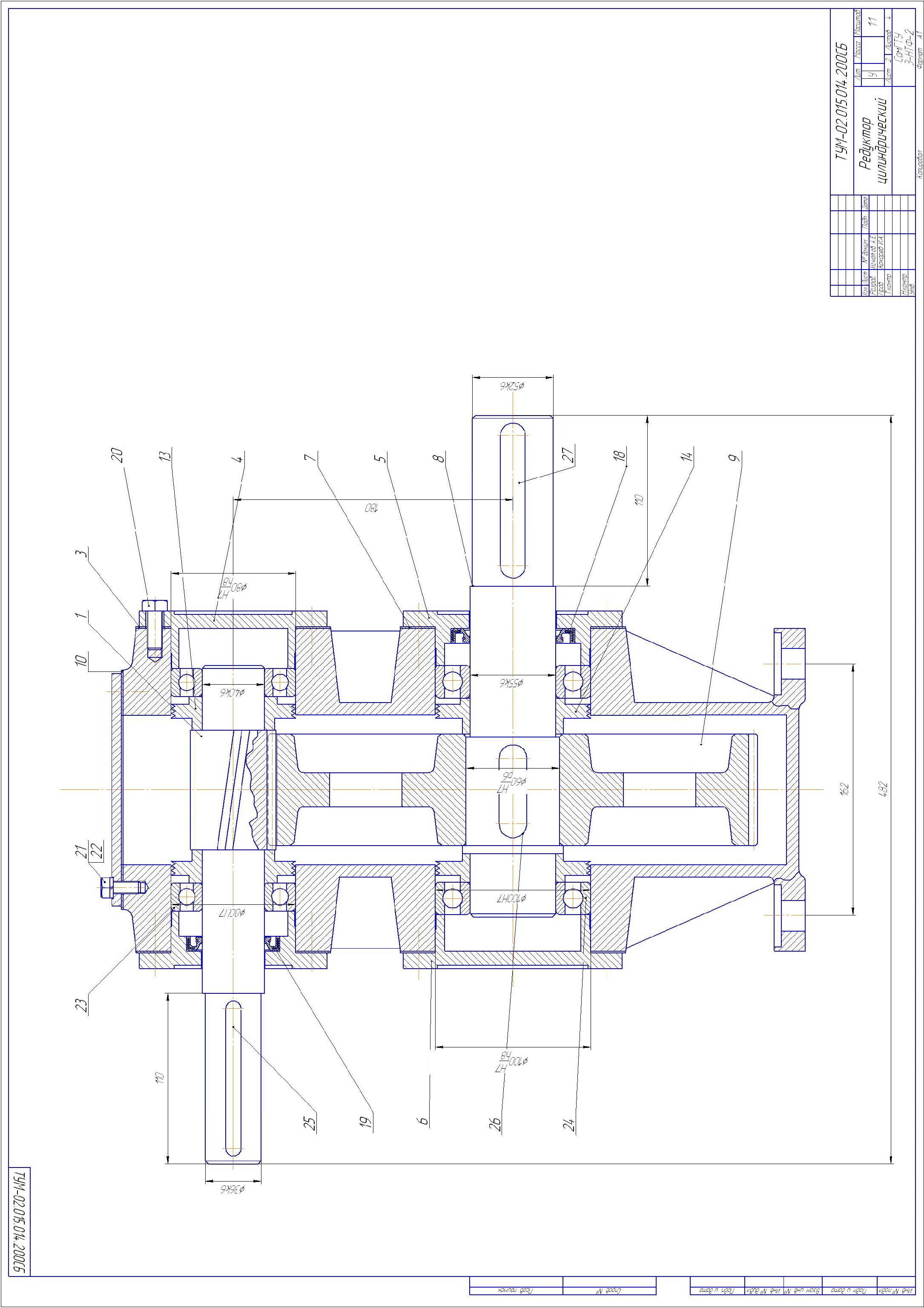

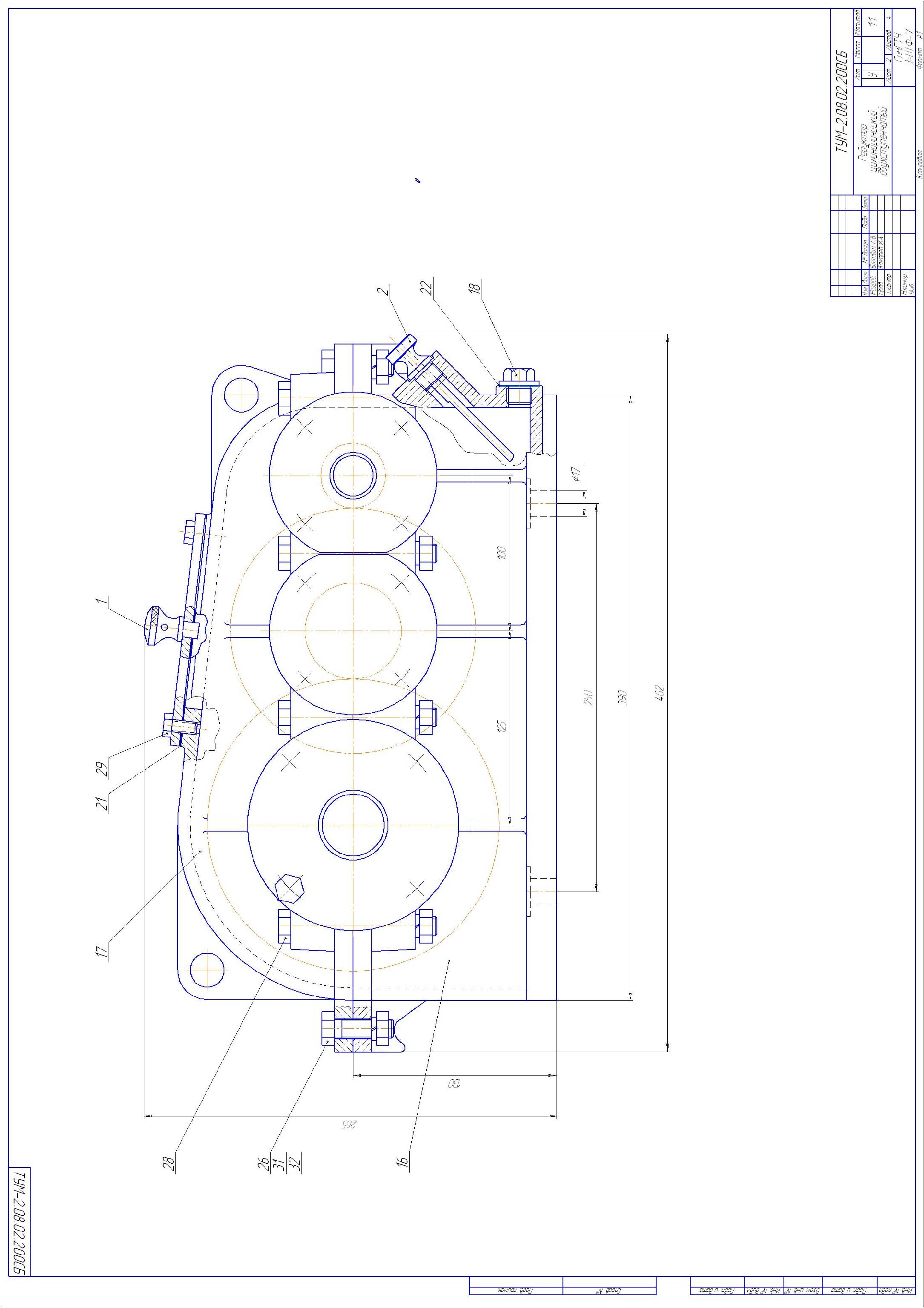

Р и с. П5. Пример сборочного чертежа редуктора типа Ц2 (главный вид)

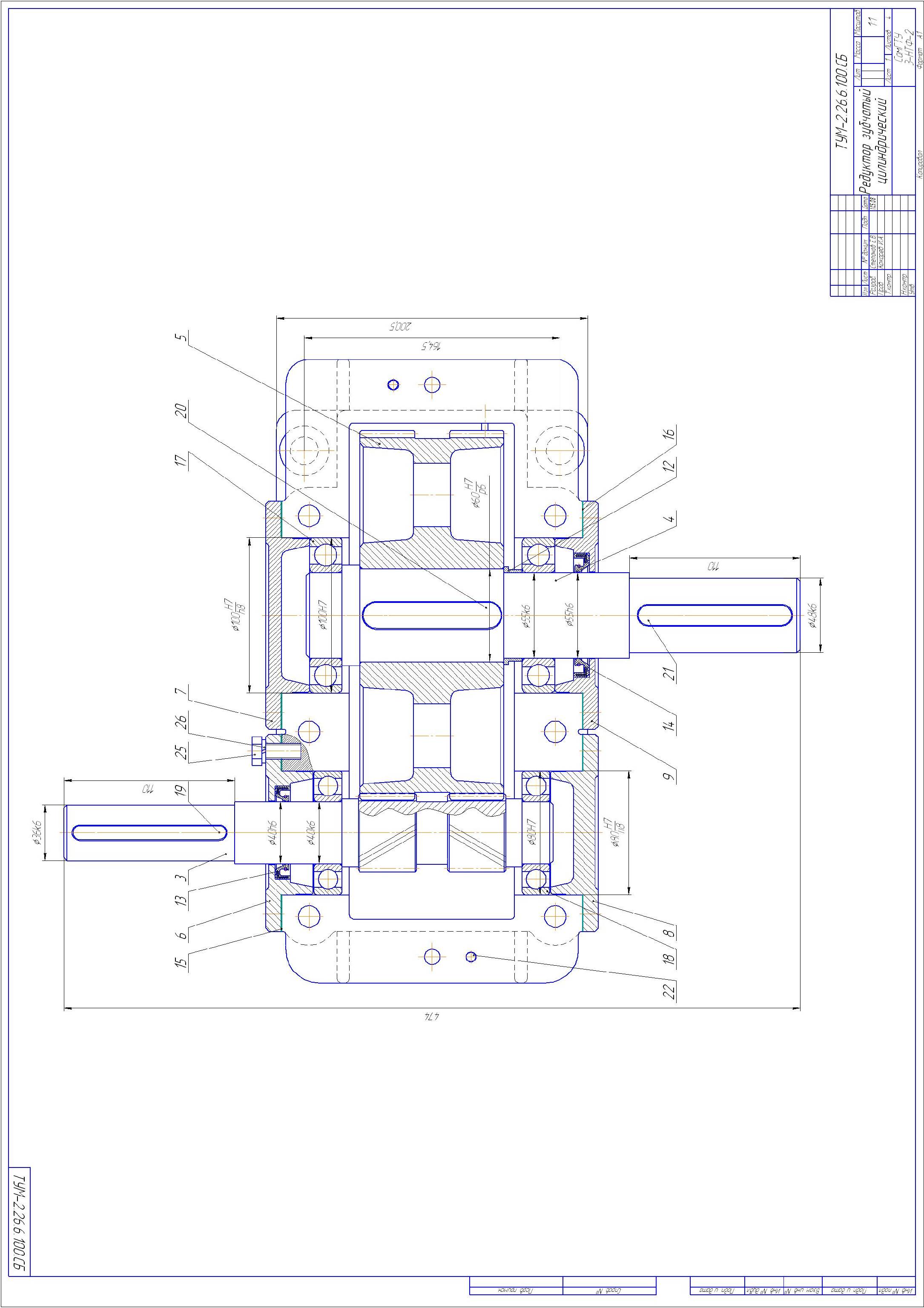

Р и с. П6. Пример сборочного чертежа одноступенчатого редуктора типа Ц (вид сверху без крышки)

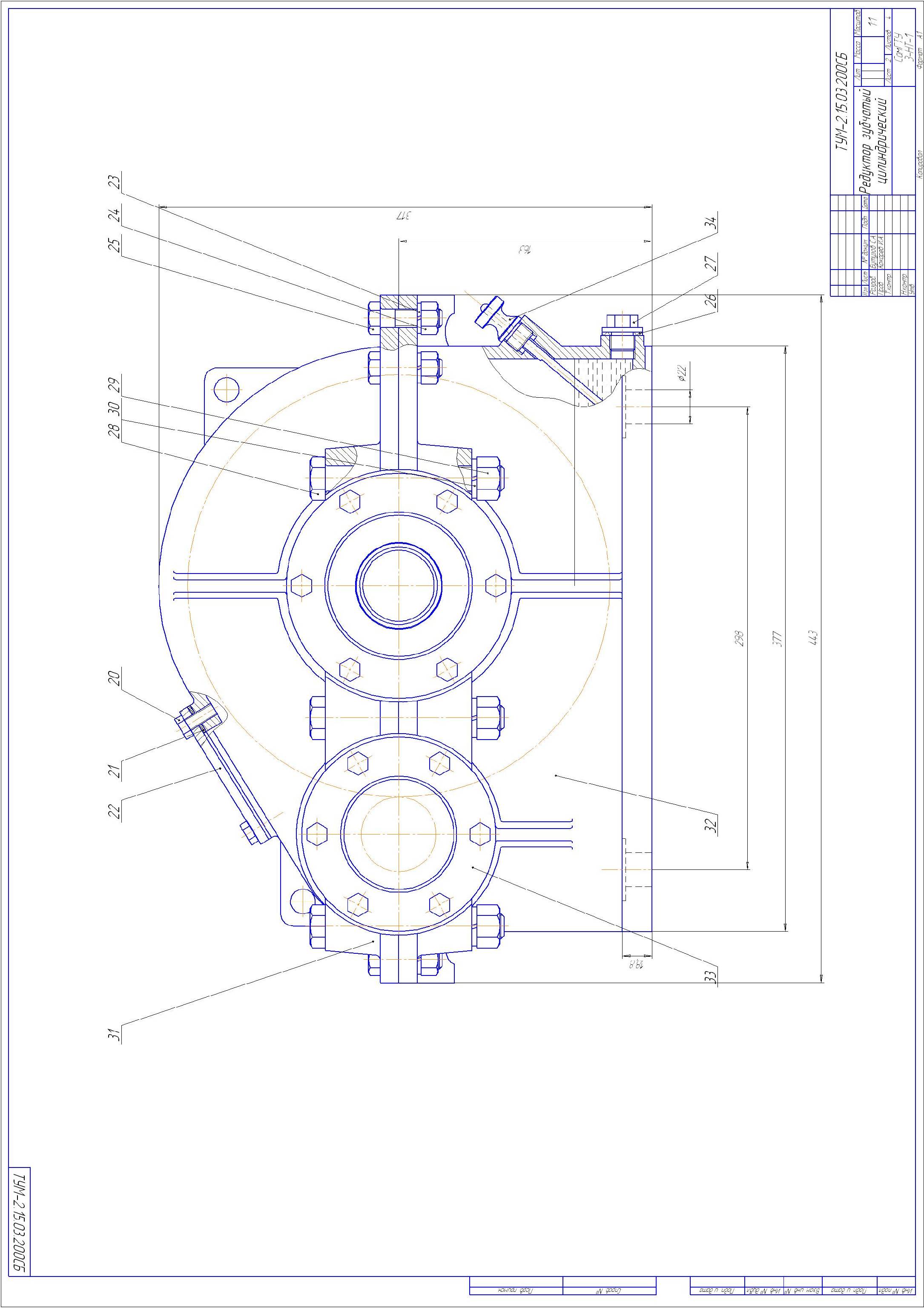

Р и с. П7. Пример сборочного чертежа одноступенчатого редуктора типа Ц (главный вид)
Р и с. П8. Пример сборочного чертежа одноступенчатого цилиндрического редуктора типа ЦБ
(главный вид с разрезом по осям валов)

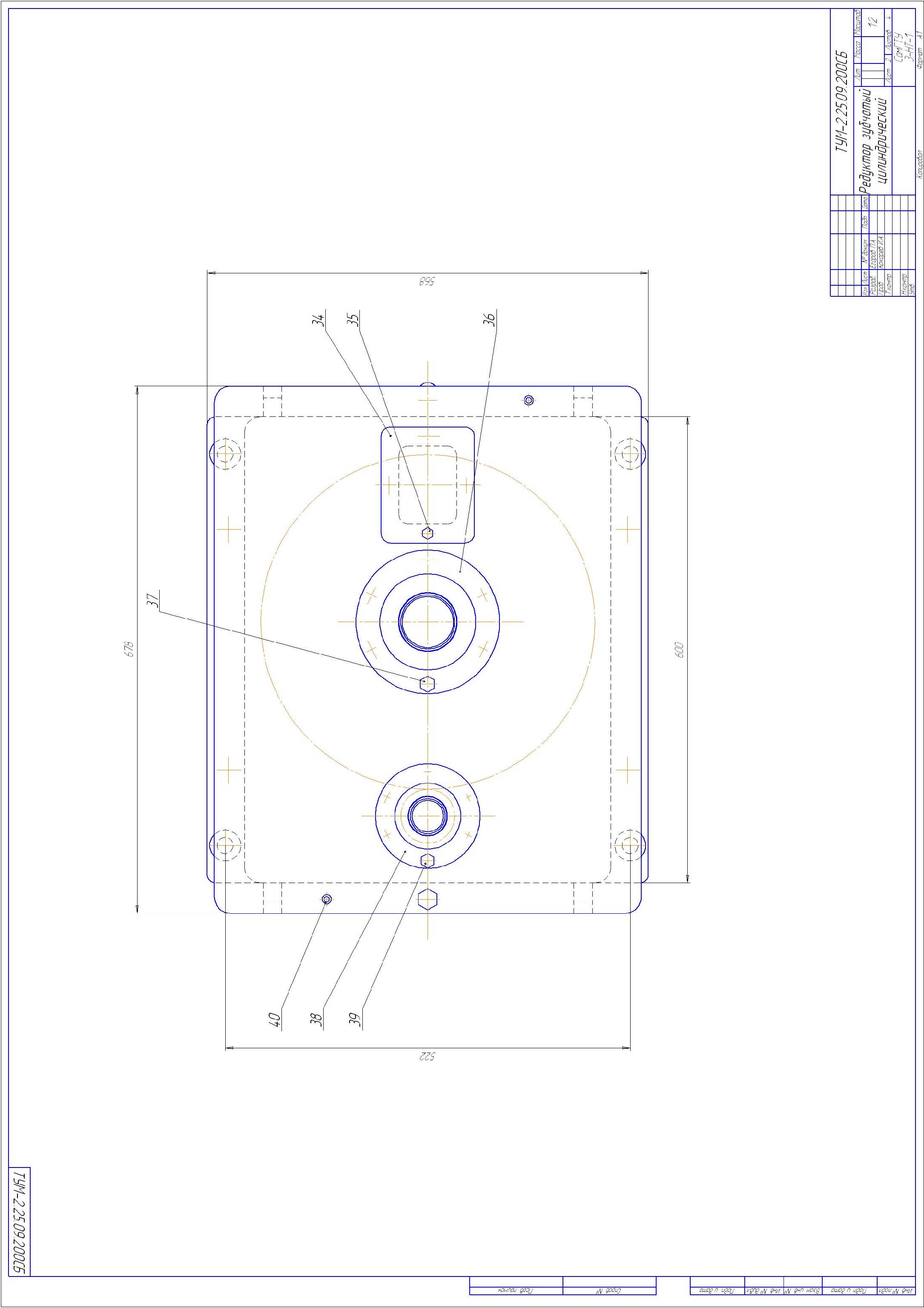

Р и с. П9. Пример сборочного чертежа одноступенчатого цилиндрического редуктора типа ЦБ
(вид сверху)
Р и с. П10. Пример сборочного чертежа
одноступенчатого цилиндрического редуктора типа ЦВ (главный вид)
Р и с. П11. Пример сборочного чертежа одноступенчатого
цилиндрического редуктора типа ЦВ
(вид сбоку с разрезом по осям валов)
Р и с. П12. Пример сборочного чертежа одноступенчатого
цилиндрического шевронного редуктора типа Ц
(вид сверху без крышки)
Р и с. П13. Пример сборочного чертежа одноступенчатого
цилиндрического шевронного редуктора типа Ц (главный вид)

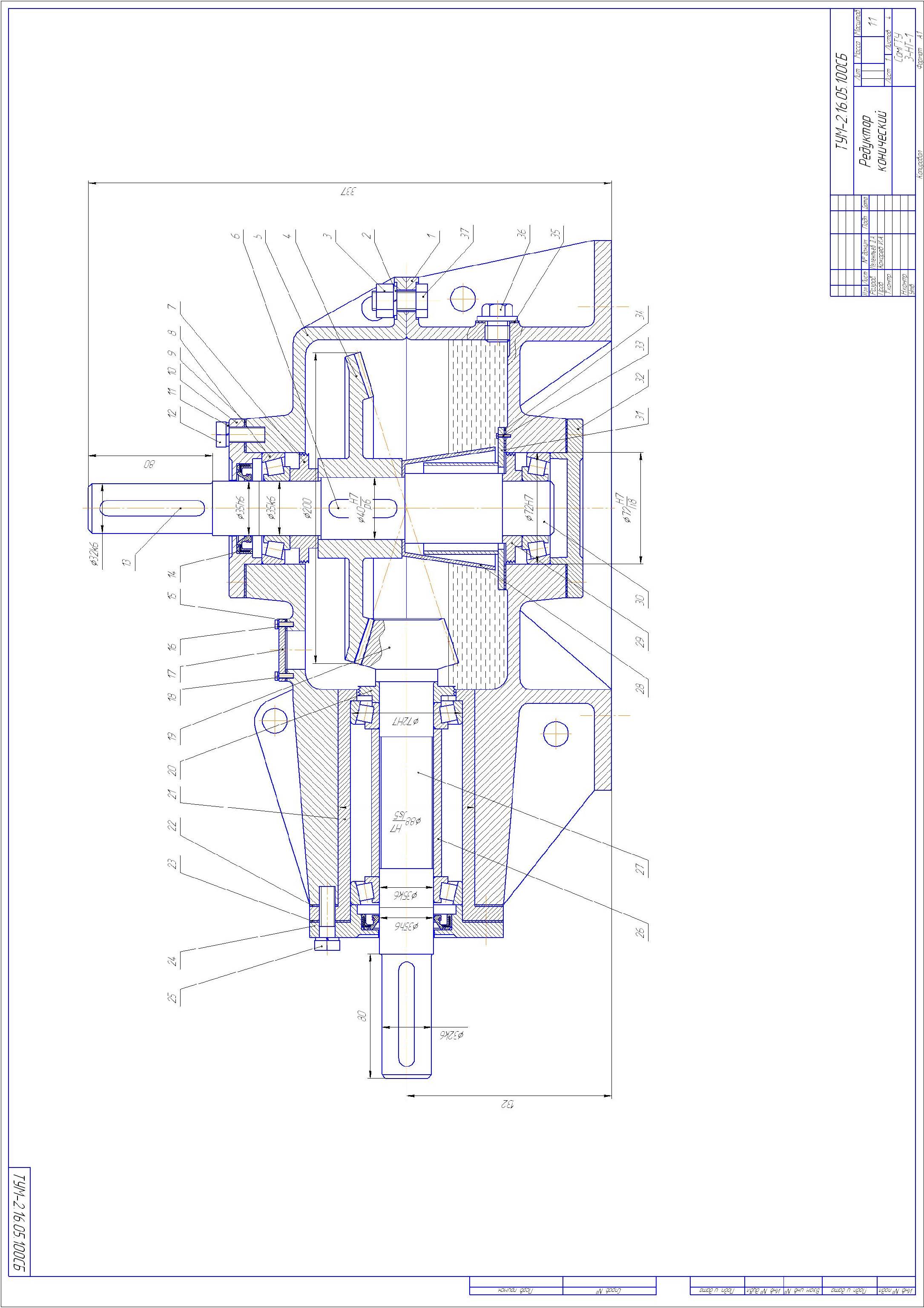

Р и с. П14. Пример сборочного чертежа одноступенчатого конического
редуктора типа КТ (главный вид с разрезом по осям валов)
Р и с. П15. Пример сборочного чертежа одноступенчатого
конического редуктора типа КТ (вид сверху)
Р Р и с. П16. Пример сборочного чертежа одноступенчатого конического
редуктора типа КБ (главный вид с разрезом по осям валов)

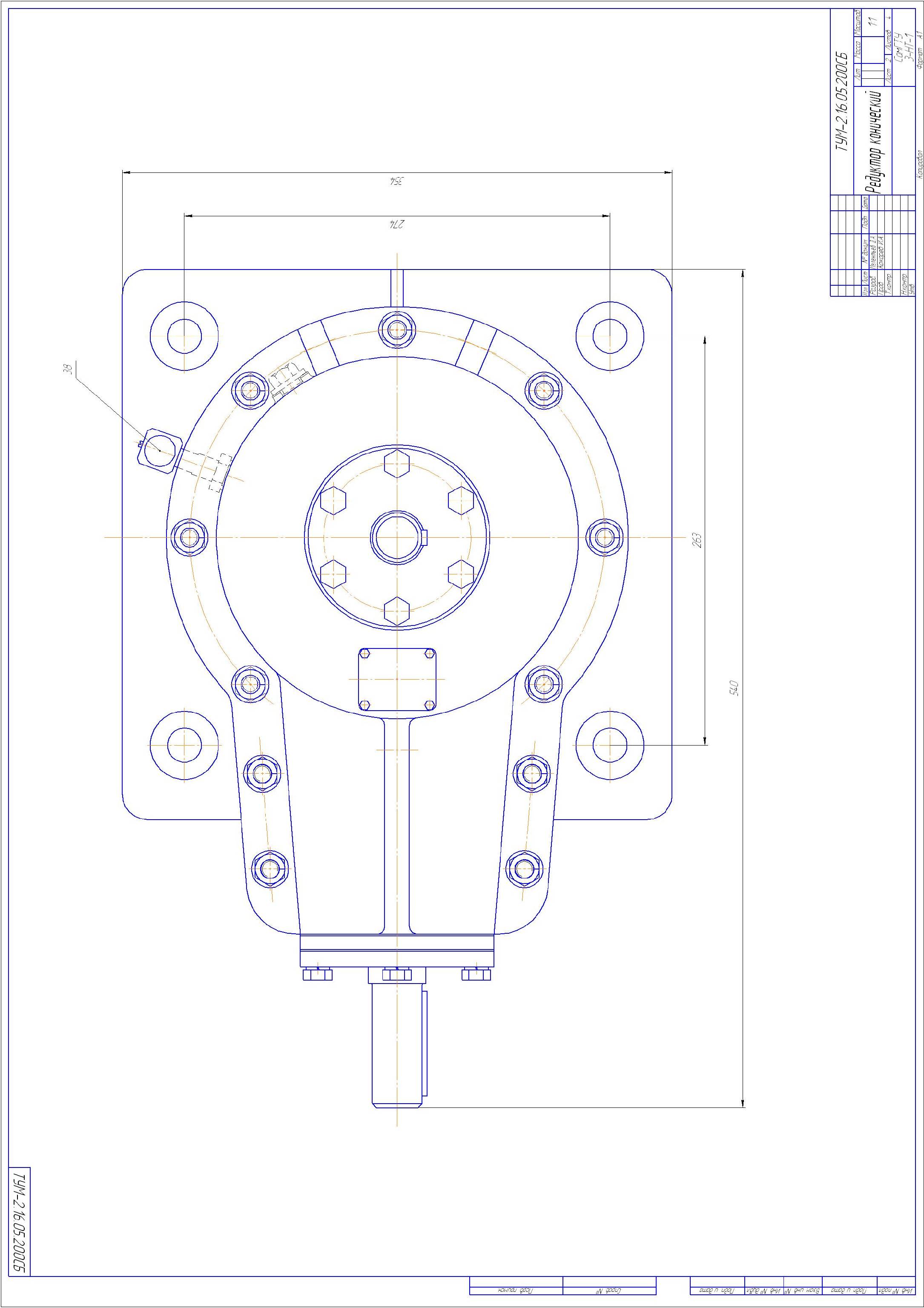

Р и с. П17. Пример сборочного чертежа одноступенчатого
конического редуктора типа КБ (вид сбоку)

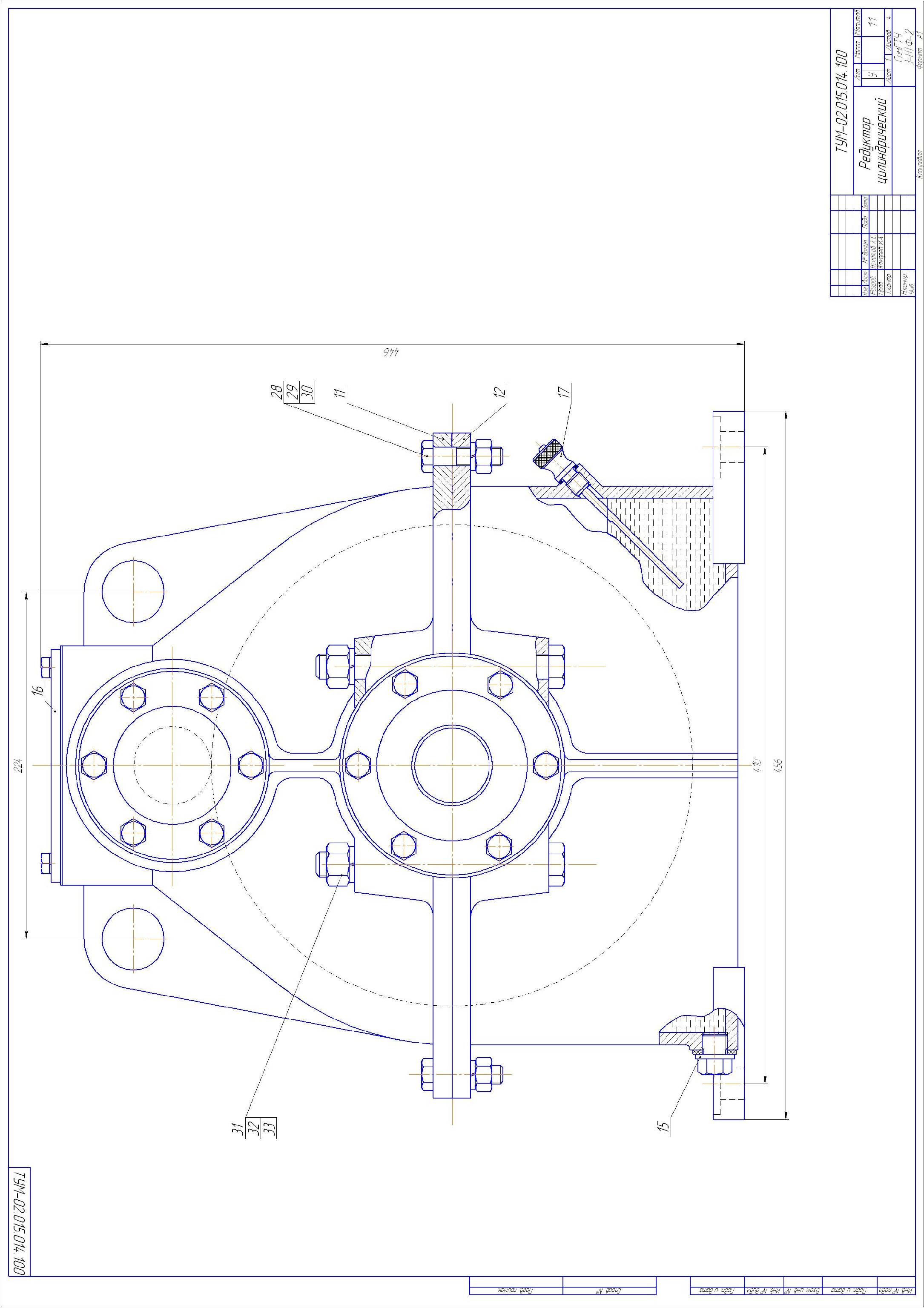

Р и с. П18. Пример сборочного чертежа червячного редуктора
(вид сбоку)

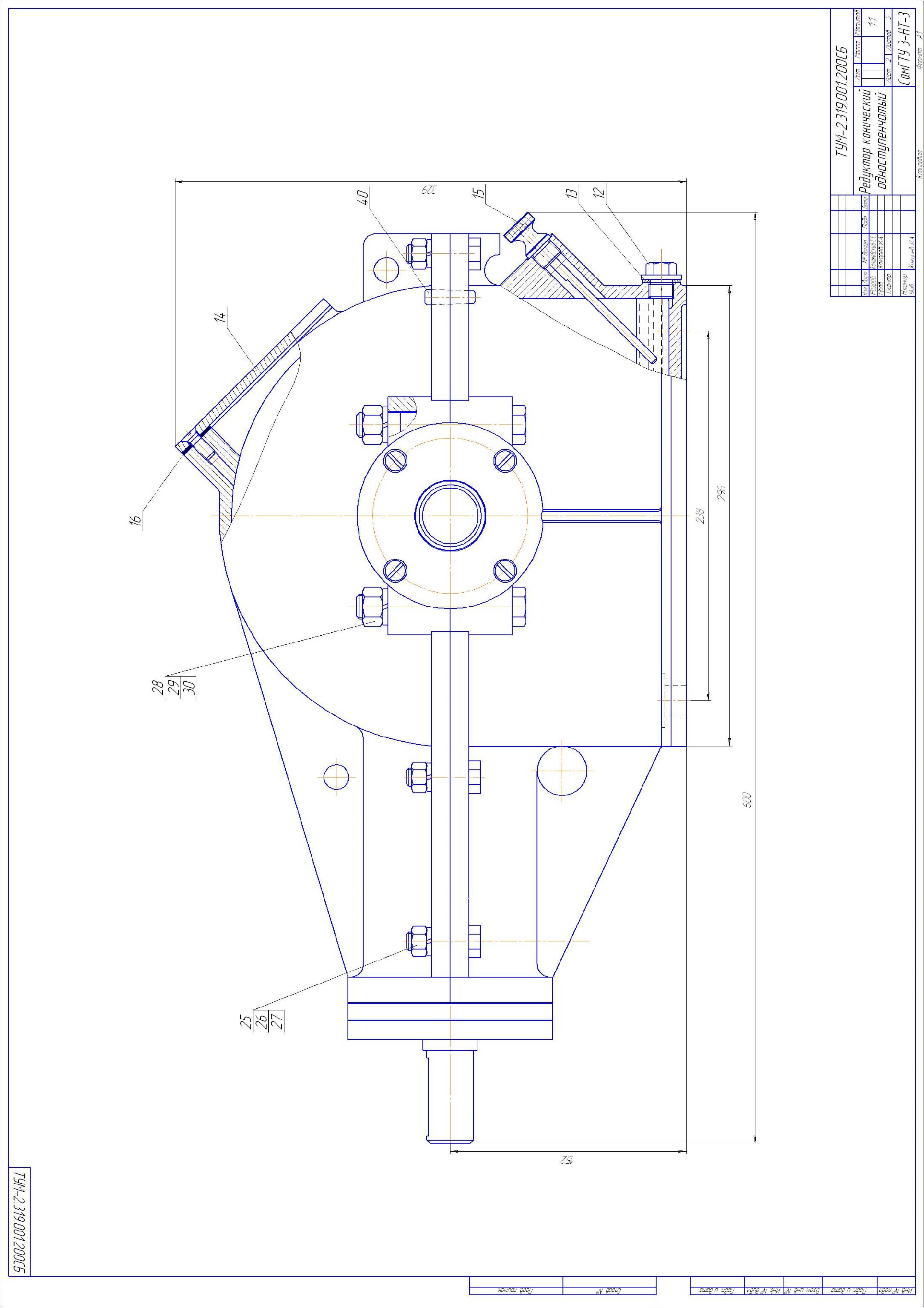

Р и с. П19. Пример сборочного чертежа конического редуктора
(главный вид)

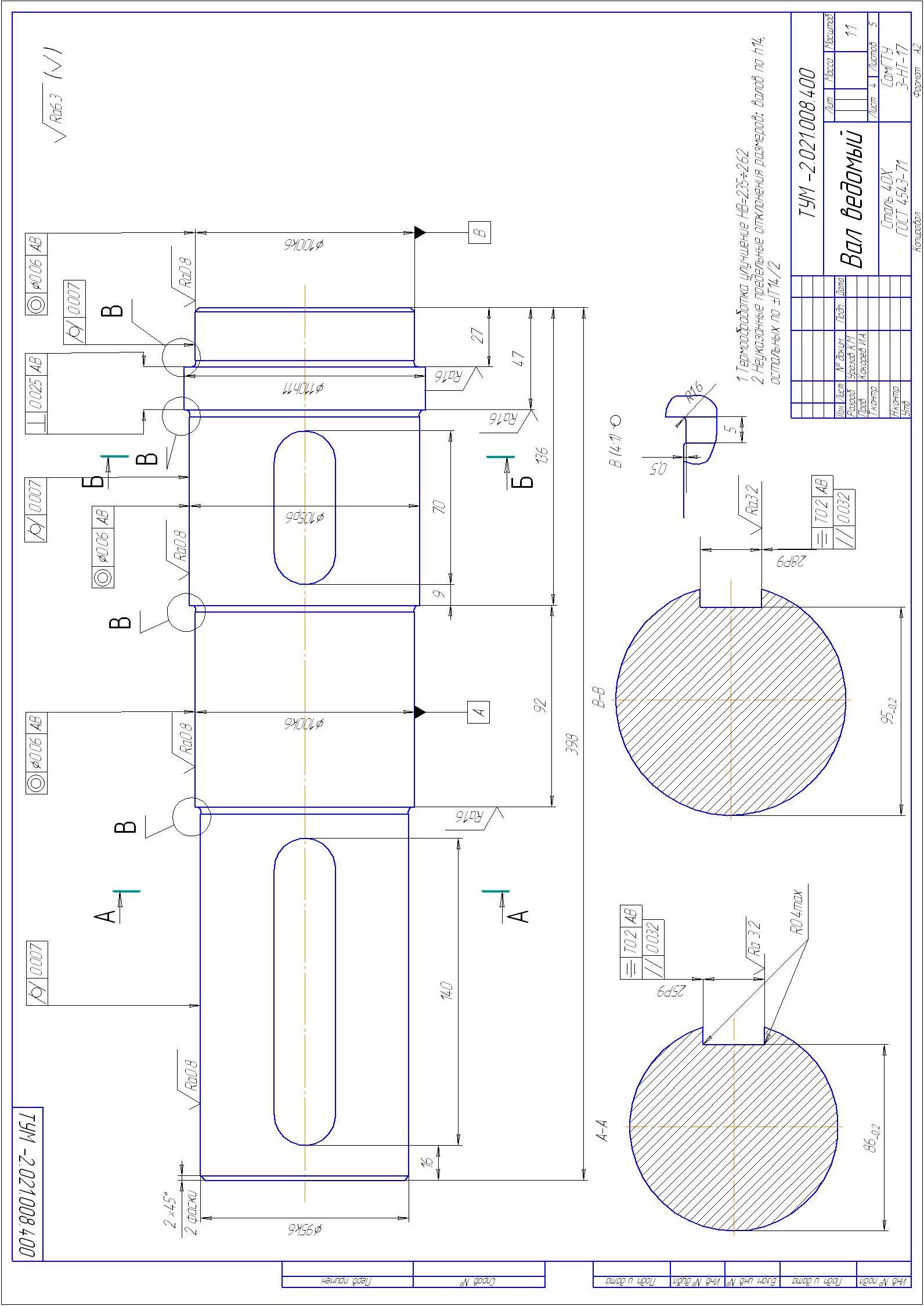

Р и с. П20. Пример рабочего чертежа вала
Р и с. П21. Пример рабочего чертежа зубчатого цилиндрического колеса
Р и с. П22. Пример рабочего чертежа крышки подшипника

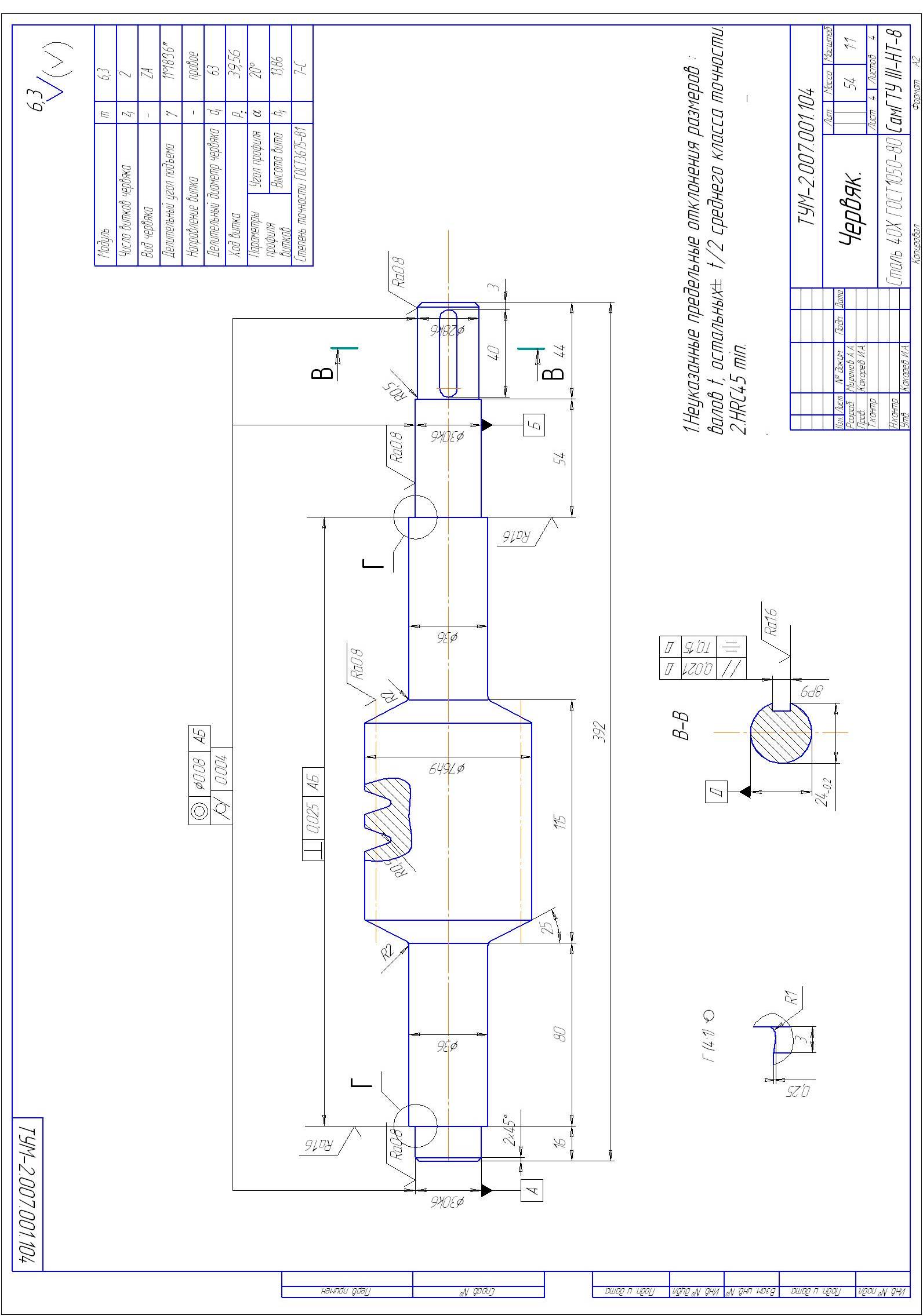

Р и с. П23. Пример рабочего чертежа червячного вала

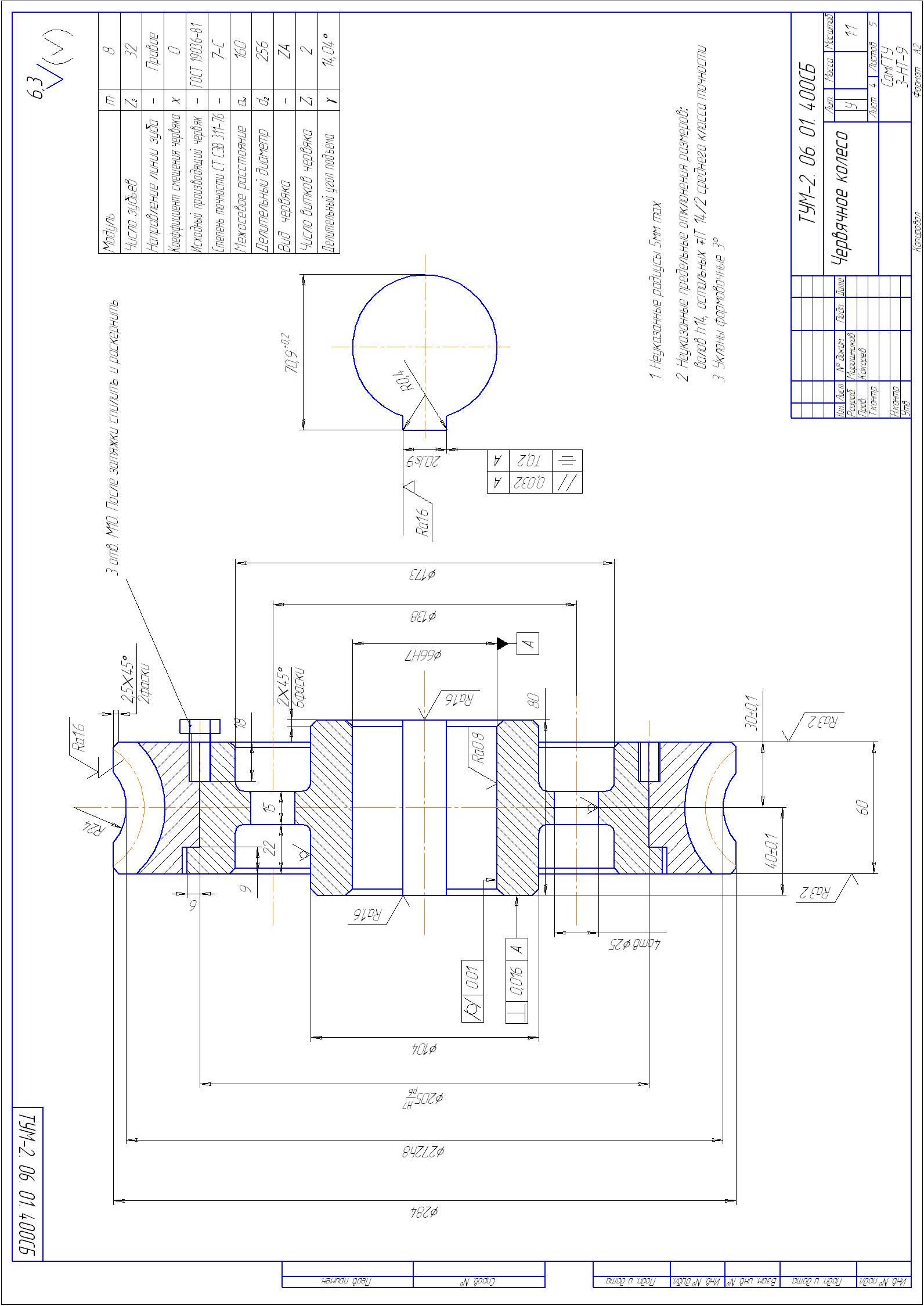

Р и с. П24. Пример рабочего чертежа червячного колеса
Р и с. П25. Пример рабочего чертежа вала - шестерни конической
Р и с. П26. Пример рабочего чертежа зубчатого конического колеса
