Рекомендации по применению

Настройка СО на нужную чувствительность производится регулированием коэффициентов усиления раздельно по высокочастотному и низкочастотному каналам БО путём изменения положения переключателей чувствительности ВЧ и НЧ на лицевой панели БО (рисунок 7.3).

Перед началом настройки необходимо установить переключатели чувствительности в следующие положения:

канал ВЧ – в положение «1» (минимальная чувствительность); канал НЧ - в положение «6» (канал НЧ отключён).

Взять в руку металлический предмет типа отвертки и произвести несильный короткий удар по сетке, имитирующий разрушение (перекусывание) полотна. При этом должен загореться индикатор ВЧ на БО, подтверждающий факт срабатывания канала ВЧ.

Если загорания индикатора ВЧ не наблюдается, следует установить переключатель чувствительности ВЧ в более чувствительное положение («2», «3» и т.д.) после чего повторить воздействие, добиваясь того, чтобы практически каждый короткий удар отвёрткой по сетке приводил к загоранию индикатора ВЧ. После нескольких загораний индикатора ВЧ должен загореться также индикатор ТР, что свидетельствует о формировании на выходе БО сигнала тревоги. Перевести переключатель чувствительности НЧ в положение «1».

Взяться со стремянки рукой за верх сетчатого полотна посредине пролета заграждения. Медленно отклонить сетку на 10 – 15см и вернуть полотно в исходное положение за время 1 – 2с. При этом должен загореться индикатор НЧ на торце БО (допустимо также одновременное загорание индикатора ВЧ).

Если загорание индикатора НЧ не наблюдается, следует установить переключатель НЧ в более чувствительное положение («2», «3» и т.д.), добиваясь того, чтобы практически каждое воздействие на сетчатое полотно приводило к загоранию индикатора НЧ.

Вышеизложенные операции произвести со стремянки не менее, чем на трёх различных пролетах заграждения, равномерно распределенных по всей длине участка.

Для проверки правильности настройки каналов можно произвести контрольные воздействия путем реального перелаза через заграждение в течение 1 – 2 мин. Наблюдать при этом кратковременное загорание индикаторов ВЧ и НЧ, а затем и ТР на время 8 – 15с.

Рисунок 7.3

8. Техническое средство обнаружения «Преграда» Назначение

Вибрационно-контактное периметровое техническое средство обнаружения (СО) «Преграда» предназначено для защиты периметров от проникновения на территорию военных объектов 12 Главного управления МО РФ и снижения уровня риска проникновения на объект нарушителей, посредством:

обнаружения и идентификации нарушителя в реальном масштабе времени, в том числе в ночное время суток при отсутствии освещения (при наличии системы охранного телевидения и других средств обнаружения);

управления внутренними и внешними техническими средствами обнаружения (при наличии системы охранного телевидения и других средств обнаружения);

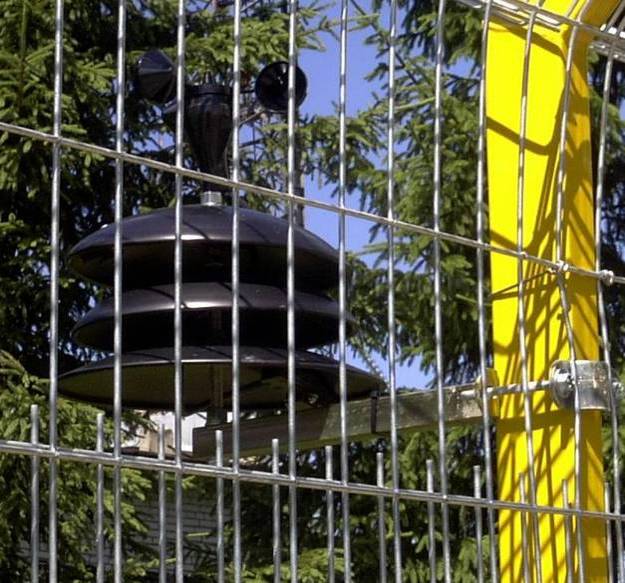

формирования полной информационной базы данных о работе систем и тревожных ситуациях, происходящих во время дежурства. Общий вид СО «Преграда» представлен на рисунке 8.1.

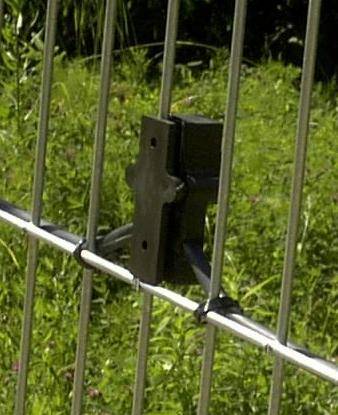

Датчик МДС-02 Модуль компенсации

погодных условий МКПУ-25

(метеостанция)

Рисунок 8.1

Состав

Состав СО «Преграда» приведен в таблице № 8.1.

Таблица № 8.1
Наименование	Кол.
Сенсорная линия СЛ-3 (датчики МДС-02 установлены на кабеле с дискретностью 3,1 м)1	До 12800 м
Коммуникационно-силовой кабель RB-4C1	До 12800 м
Блок обработки сигнала (БОС-503) 1	До 16 шт.
Модуль компенсации погодных условий МКП-251	До 16 шт.
Центральный контроллер системы – К-5500	1 шт.
Ограждение-сетка, козырьки	До 12800 м
Ворота, калитки1
АРМ (ПЭВМ, монитор, принтер, агрегат бесперебойного питания)	1 комплект
Программное обеспечение	1 комплект
Формуляр	1 экз.
Руководство по эксплуатации	1 экз.
Технические условия2
Монтажный комплект	1компл.
«1» – Кол-во определяется ведомостью заказа
«2» – По требованию заказчика
