5.2. Установка арматуры

Фундаменты армируются пространственными каркасами, состоящие из вертикальных каркасов и горизонтальных сеток. Установка арматуры производится самоходным стреловым краном (подбор в п. 5.3) в следующем порядке:

1. На бетонную подготовку устанавливается арматурная сетка башмака.

2. Монтируется армокаркас подколонника

3. Устанавливается навесная площадка и кондукторные приспособления с анкерными болтами.

5.3. Бетонирование фундаментов

Для подачи бетонной смеси в фундаменты применяем самоходный стреловой кран. Кран движется вдоль котлована. Бетонная смесь выгружается из автобетоносмесителя в бадьи, из которых затем укладывается в конструкцию.

Тип и количество бадей выбираем в зависимости от объема бетонируемой конструкции фундаментов: объем бадьи должен быть таким, чтобы в конструкцию укладывалось целое количество бадей. Выбираем бадью объемом 2 . В конструкцию объемом 6 укладывается 3 бадьи. Вес бадьи с бетоном составляет 7,5 тонны.

При выборе крана основными параметрами являются вылет стрелы крана и требуемая грузоподъемность крана. При этом расстояние от кромки откоса следует принимать не менее 2-х метров.

Выбор крана производится в следующем порядке. Определяем требуемую грузоподъемность крана:

,

где – вес бадьи с бетоном, ;

– вес стропа принимается равным 91 , (10 ).

Определяем требуемую высоту подъёма крюка крана:

,

где – превышение верха бетонируемого фундамента над уровнем стоянки крана, в нашем случае м;

0,5 – запас по высоте, требующийся для безопасного бетонирования;

– высота бадьи в вертикальном положении;

– расчетная высота стропа, принимается 2,5 м.

Определение требуемый вылет стрелы.

,

где – расстояние от оси вращения крана до оси шарнира пяты стрелы, ;

– длина стрелы крана.

По грузоподъемности и требуемой высоте подъема крюка крана подходит кран КС-8362 грузоподъемностью 10 тонн.

Бесспорно, что вес арматурного каркаса, опалубки меньше веса бадьи с бетоном. Поэтому для определения марки крана для установки опалубки, арматурного каркаса и бетонирования необходимо определить требуемые параметры только для бетонирования. Сравнение высот бадьи и арматурного каркаса с соответствующими стропами позволит уточнить требуемую высоту подъёма крюка.

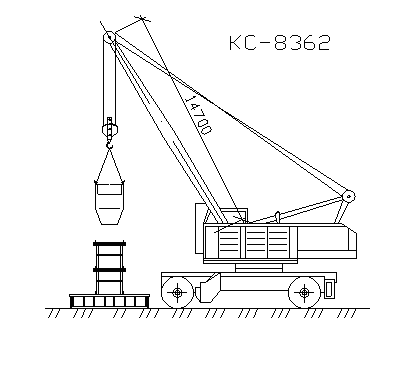

Рис. 6. Пневмоколесный кран КС-8362.

6. Расчет экскаваторного забоя

Разработка котлована производится экскаватором Э-651 драглайн.

Технические характеристики экскаватора Э-651:

– наибольший радиус копания, ;

– наибольшая высота выгрузки, ;

– наибольшая глубина копания, .

Дополнительно определяем наименьший радиус резания на уровне стоянки экскаватора, который зависит от емкости ковша. Для емкости ковша наименьший радиус резания составляет .

Определяем наименьший радиус резания на уровне дна забоя:

,

где – наименьший радиус резания на уровне стоянки экскаватора, ;

– глубина выемки (котлована), ;

– угол торцевого откоса, .

.

Определяем величину рабочей передвижки:

,

где .

.

Найдем максимальную ширину торцевого прохода по верху котлована при движении экскаватора по прямой и односторонней подачи транспортных средств:

.

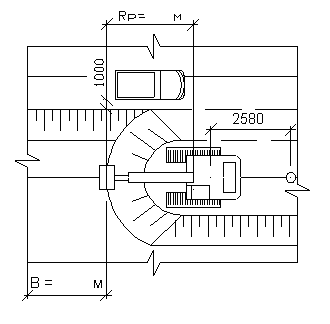

Рис. 7. Схема экскаваторного забоя (продольно-торцевая разработка).
