2. Класс природных скальных грунтов

1. По пределу прочности на одноосное сжатие R_c в водонасыщенном состоянии.

2. По плотности скелета _d грунта

3. По коэффициенту выветрелости К_wr грунта

4. По степени размягчаемости в воде K_so, д. е

5. По степени растворимости в воде q_sr

6. По степени водопроницаемости (Коэффициент фильтрации К_ф, м/сут)

7. По степени засоленности D_sal

8. По структуре и текстуре грунты подразделяют: Магматические, Метаморфические, Осадочные

9. По температуре: немерзлый и морозный.

3. – когда действуют большие горизонтальные нагрузки;

- когда здание стоит на откосе и действуют касса напряжения;

- когда грунты основания сложены медленно уплотняющимися водонасыщенными пылевато-глинистыми и биогенными грунтами (S_r≥0.85 и коэф консолидации C_v≤10⁷см²/год);

- когда основание сложено скальными грунтами.

46. Выбрать оптимальный тип фундамента с учетом особенностей инженерно-геологического строения площадки.

Исх. данные: 1. Основание – из лессового маловлажного просадочного грунта. I типа мощностью 9 м., подстилается непросадочным пылевато-глинистыми грунтами (суглинок) с показателем текучести J_L=0.23

2. Грунтовые воды до глубины 18 м не обнаружены.

Решение: В данном случае лучше применять свайный фундамент, заглубленный во второй слой на минимум 1 м. (см. п. 3.12*, б СНиП 2.02.01-83*) (нарисовать рис.)

47. Проверить выполнение нормативных требований расчета грунтового основания проектируемого здания по деформациям с учетом нижеприведенных исходных данных. В случае невыполнения каких-либо требований дать необходимые рекомендации по их обеспечению.

Примечания: Анализ и необходимые расчеты провести для фрагмента плана здания в осях «А», «Б» и 1-3. А, Б – продольные разбивочные оси зд.; 1-3 – поперечные разбивочные оси зд.

Исх. данные:

1. Проек-ся ФМЗ в виде отдельных фундаментов под колонны каркаса.

2. Под подошвой фундаментов имеется слой просадочного при замачивании грунта толщиной 1 м, который, при увлажнении может дать просадку S_SL=5 см.

3. Условия эксплуатации здания допускают возможность локального замачивания основания под одним (любым) из фунд.

Ось 1: S=5 Ось 2 и 3: S =7 см.

Шаг поперечных осей 12 м.

Решение: Фундаменты подобраны верно. На это указывают следующие данные:

- относительная разность осадок меньше допустимой:

(0,002 – как самое минимальное значение)

(значение из СНиП 2.02.01-83* приложение 4)

- максимальная просадка < допустимой:S_sl+S=7 см < [S]=8 см.

(8 - самое минимальное значение)

Т.к. проверки выполняются, то ф-т подобран верно. Но нужно предусмотреть мероприятия (см. п. 3.12*) по устранению возможности замачивания, н-р уплотнением грунтов (т.к. просадочный слой всего 1 м.). Т.к. слой просадочного гранта относиться ко II типу, должны предусматриваться водозащитные мероприятия, а также соответствующая компоновка генплана.

48. В одном из пролетов здания расположено складское помещение, занимающее полную площадь между двумя поперечными разбивными осями здания. Полезная расчетная нагрузка на пол от складируемых материалов составляет 40 кН/кВ.м. Здание имеет свайный фундамент из висячих свай, погруженных в однородные грунты. Сваи железобетонные призматические, с квадратным поперечным сечением.

Требуется:

1. Пояснить особенность определения несущй способности сваи по грунту с использованием формулы (8)СНиП 2.02.03-85

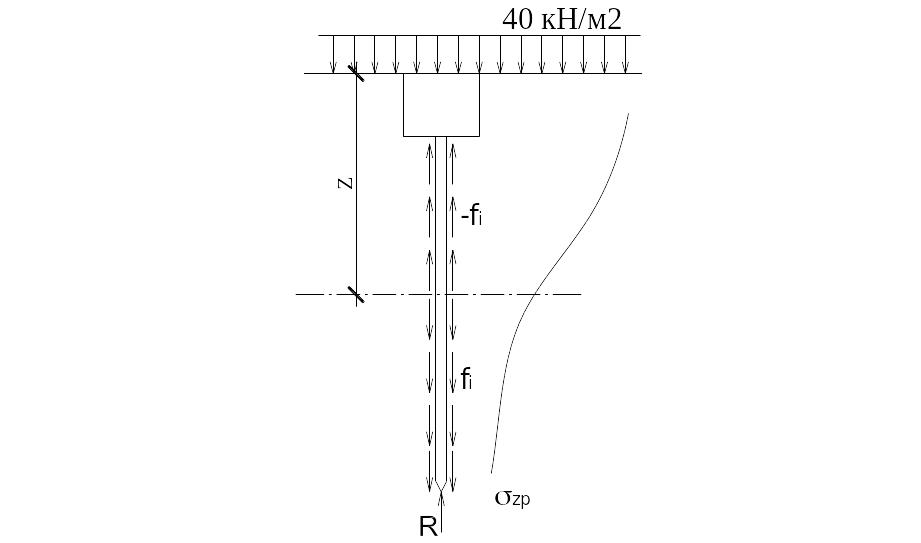

2. Изобразить схему работы сваи в грунте с указанием вех необходимых параметров, отражающих специфику рассматриваемого случая и методики их определения. При этом глубину заложения ростверка и длину сваи можно принять произвольно.

3. Записать формулу (8) СНиП 2.02.03-85 для определения несущей способности сваи по грунту с учетом особенности рассматриваемого случая.

Решение

1.Особенность: этот метод базируется на обобщении результатов испытаний большого числа обычных и спец-х свай вертек. нагрузкой, проведенных в различных грунтовых условиях с целью установления предельных значений сил трения, возник-х между сваей и окружающим грунтом, и предельного сопротивления грунта под её концом. В результате составлены табл расчетных сопротивлений грунтов, которые позволяют определить сопротивление боковой поверхности и нижнего конца сваи и, просуммировав полученные значения, найти ее несущую способность F_d. Не дорогой, не точный.

2. согласно п. 4.11 и п. 4.12

3. F_d=γ_c(γ_cR*R*A + u γ_cf*(-f_i)*h_i +

+ u* γ_cf *f_i*h_i)

Согласно п. 4.11 нужно учитывать отрицательные силы трения грунта на боковой поверхности сваи.
